6．1．4　i PAS系统结构

iPAS系统结构示意图如图6-3所示。

iPAS系统由PAS系统发展而来，主要继承了PAS无线子系统部分。iPAS可理解为IP+PAS。

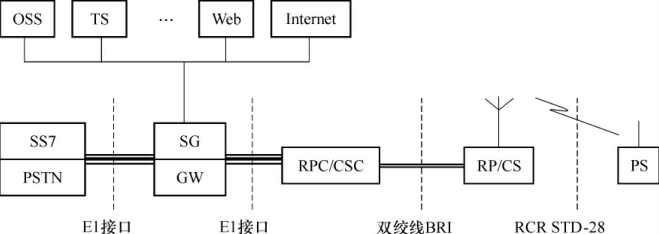

图6-3 iPAS系统结构示意图

iPAS系统可分为5个子系统:网关子系统(GW)、无线接入子系统(RF)、软交换子系统(TS)、网络管理子系统(NMS)以及运行支持子系统(OSS)。无线子系统通过网关GW与PSTN、Internet及其事务处理和用户数据处理等系列服务器相连。GW为媒体网关，SG为信令网关，SLR为用户位置寄存器用于保存和维护所有用户信息，TS为服务器群。

iPAS网关通过标准的E1链路分别与PSTN交换机、无线基站控制器(RPC/CSC)相连，用于传输语音业务和数据业务。网关与其他业务控制以及运营支持子系统之间则采用SNSP(软交换网络信令协议)、SNMP(简单网络管理协议)或TCP/IP协议(传输控制协议/互联网络协议)等进行通信。即每个网关都具备信令转换设备STE的功能，用来实现SS7 TUP/ISUP、IP协议、无线Q．931和V5．X协议及其相互转换。

TS的功能主要有:将数据库中的所有用户数据缓存在其Cache中;处理来自网关的认证、授权及计费请求;漫游用户的注册和注销处理;用户位置信息的维护;实时计费处理，包括预付费用户的实时计费处理;对CDR话单进行组装;为增值业务服务器，如MCNC、SMSC、LSC等提供定位查询业务。

SLR用于保存和维护所有用户信息，含HLR/VLR的功能。

无线子系统与PAS系统完全相同。基站控制器(RPC/CSC)通过E1线与iPAS网关相连，可与网关安放在一起，也可通过光纤、铜缆或微波等传输媒介放在远端。

iPAS运行支持子系统包括用户管理系统(SAM)、在线计费系统(OBS)等。它们都与网关通过宽带IP网络互连，通过Web界面提供各种后台管理与支持业务，如用户数据配置与管理、综合计费账务管理，同时为终端用户提供自我服务网站，终端用户可在任何地方查询运营商业务资讯、资费政策、个人业务使用情况，并实现在线申请业务等。

网络管理系统实现对整个系统的配置管理、故障管理、性能管理、安全性管理以及操作维护管理等各项管理功能。
