6．1．3　PAS系统结构

PAS系统的典型配置如图6-2所示。

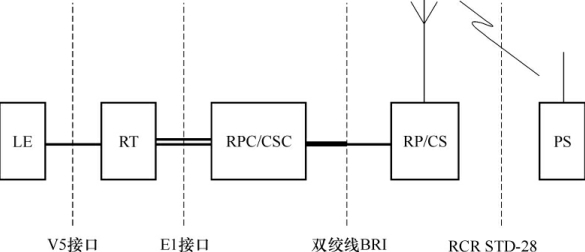

图6-2 PAS系统结构示意图

1．局端设备

局端设备RT是PAS系统的基本设备，保存系统的用户数据库，提供与本地交换机LE相连的V5接口，并通过光纤、微波或HDSL以E1数字链路远距离下带多个基站控制器RPC或CSC。

2．基站控制器RPC/CSC

基站控制器类型包括RPC〔控制标准功率RP(10mW)和大功率RP(200mW)〕和CSC〔控制大功率基站CS(500mW)，分CS-M和CS-S〕。

(1)基站控制器RPC

RPC是PAS系统的核心控制设备，可以通过E1中继接口板E1IF多达4条E1链路与RT相连;同时通过多达8块基站接口板RPIF与32个基站RP相连，每个RPIF模板可以为4个RP提供一个ISDN BR I(基本速率接口)。同时通过电源模块向所带基站RP实现远端直流馈电116V，并进行话路集线控制和完成协议转换。

(2)基站控制器CSC

CSC由4种单板构成，分别是:系统控制插板CCM、E1MW板、CSIF板和电源模块PSM板。E1MW板最多可以2块，每板能提供8个E1与局端相连;CSIF板最多可配14块，每块能提供8个BRI的U接口。一般每个CS需要4个U接口，所以一个CSC可带28个CS。

3．基站RP/CS

基站是无线子系统的重要组成部分，利用空中接口RCR STD-28与终端联系，利用双绞铜线(RP专用接口、CS的U接口)与基站控制器相连。基站按输出功率分10mWRP型(室内和室内型，一般远馈)、200mWRP型(室外型，可远馈由拨码决定)和500mWCS型(室外型，本地馈电)。

(1)基站RP

基站RP通过RCR STD-28的无线接口与用户单元相连，并通过双绞线与RPC相连，接收RPC来的ADPCM信号及电源馈电。在这里，原有固话网的普通音频铜缆不仅传话路，而且传信令，还提供116 V的直流馈电电压(RPC将－4 8V变换而来)。一个单独的RP提供4个物理信道，1个是信令控制信道，另3个是话务信道，称为1C3T基站。

在话务量密集区域，如果增加基站数量，必然会带来干扰，因此，常采取基站捆绑的方法，就是两个基站用信号线连接，共用一个控制信道和天线，从而增加语音信道，提高基站话务量的技术，带有CCH的基站成为主基站(Master)，只有语音信道的基站称为从基站(Slave)，这种方式被称为组控。组控是提高话务量，不是增加覆盖。在组控情况下，允许以8个RP为一组并由1个信令信道来控制全组8个RP，在话务量较大的区域内，这种应用方法是很有用的。这时，在同一区域内，一个主RP能够最多控制7个从RP，主RP有一个控制信道，余下的所有31个信道全都作为通话用，即1C31T的组控基站。一般RP基站的功率为10 mW或200 mW。

PHS无线信道话务计算示例:对于独立RP情况，无线链路有4对TS，一对C-CH，3对T-CH，设呼损率为5%，则根据爱尔兰呼损表，每站话务量为0．899 Erl。

设每用户忙时话务量为0．05 Erl(平均每小时3分钟)，则每站容纳用户数为0．899/0．05= 18个用户。

如果某城市用户数约90 000户，则需要的独立基站数为90 000/18= 5 000个基站(15 000个T-CH)。

如果RPC能带32个RP，一般设计为28个左右，剩余的作为扩容和网络优化使用，则需要的RPC数量为5 000/28= 177个基站控制器。

(2)基站CS

早期基站以RP为主，但覆盖效果不理想，从而引入了大功率的CS改善覆盖加强穿透力。现在一般是二者结合，CS完成覆盖主干，RP作覆盖的补充。基站CS的功率一般为500mW，需通过外部的AC220 V进行馈电。500mWCS比10mWRP发射功率增加了17 dB，虽增加了覆盖和穿透，但上下行不平衡更突出，因此采用了更高的分集技术提高接收灵敏度。

CS基站由CSC来的64KPCM信号通过双绞线传入CS的标准U接口。按照分集技术不同分为以下两类CS。

CS-M:采用8天线收分集，8天线选择性发送的发分集，1C7T型，也可支持2个CS组控成1C15T。

CS-S:采用自适应阵列的智能天线技术收发分集，组控分CS-S3(1C3T型，不带GPS接口)和CS-S7(1C7T，带和不带GPS接口)。

与RP相同，在话务量较大的区域内，可以通过组控提高话务量，但CS基站只能2个CS为一组进行组控，以提高话务能力。

无线信道话务计算方法与RP/RPC相同，不再赘述。
