GGSN是GPRS网络与外部PDN相连的网关。下面对华为GGSN9811设备进行介绍。

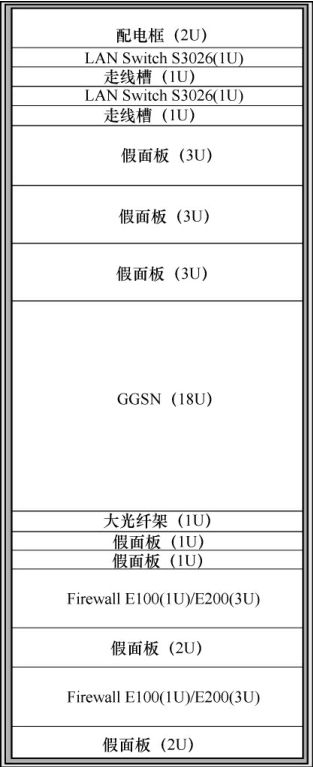

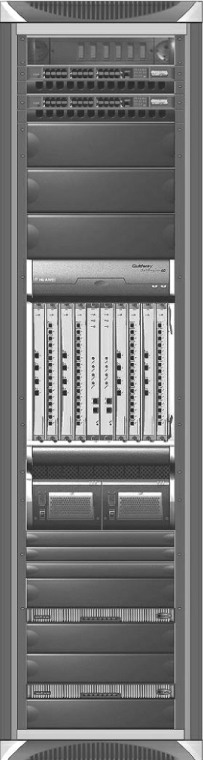

GGSN9811的硬件基于华为成熟的USR平台，采用华为B68－22机柜，典型的机柜配置如图5－25所示（1U＝44．45 mm），典型的机柜外观如图5－26所示。

GGSN9811采用了多种可靠性和冗余备份措施，如电源模块1＋1热备份。交换和路由单元（Switching　and　Routing　Unit，SRU）和业务处理单元（Service　Processing　Unit，SPU）是1∶1热备份。所有单板都支持在线热插拔。

2．单板名称及功能

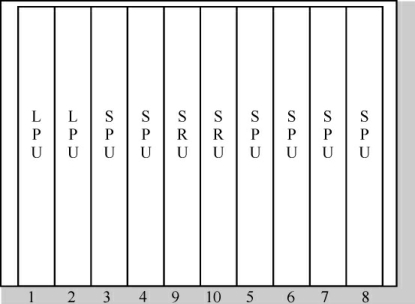

GGSN9811典型的单板板位配置如图5－27所示。

SRU（Switching　and　routing　unit，交换与路由单元）是系统管理的核心电路板。SPU板采用1∶1热备份。整个GGSN9811只需配置主备两块SRU板，固定配置在9号、10号槽位。

SRU实现的主要功能包括：

①SRU板负责搜集路由信息，并根据网络拓扑结构和用户定义的策略生成路由表，分发给LPU板和SPU板。

②SRU板作为GGSN9811操作维护的代理，根据操作维护人员输入的命令管理整个GGSN9811系统，并搜集系统运行参数反馈给操作维护人员。

③SRU板是GGSN9811的数据报文交换中心。SRU板从LPU板接收数据包，并根据数据报文中携带的控制信息进行处理，再转发给SPU板处理。SPU板处理后的数据包也要先经过SRU板，再转发到LPU板。

④SRU板为LPU板提供高稳定度的SDH时钟信号，并且为其他设备（同级或下级的路由器设备）输出两路时钟信号（2　048 k Hz和2　048 kbit／s）。

SPU（Service　Processing　Unit，业务处理单元）提供GGSN9811所有的业务处理功能，包括GTP－U和GTP－C处理功能。SPU板采用1∶1热备份。GGSN9811最多可配置3对SPU板。SPU的处理能力决定了GGSN的容量。每对SPU板的处理能力是150　000用户，系统最大处理能力是450　000用户。

GTP－U处理功能包括：

①根据已经激活的PDP上下文，将外部数据网来的数据包封装为GTP数据包，增加路由消息和端口消息后，经LPU板发送至对应的SGSN。

②根据已经激活的PDP上下文，将SGSN来的数据包解GTP封装，增加路由消息或VPN隧道消息后，经LPU板发送至相邻的PDN路由器节点。

GTP－C处理包括：

·处理GTP－U信令，例如路径检测信令；

·处理GTP－C信令；

·计费消息处理。

LPU（Line　Interface　Processing　Unit，线路接口处理单元）提供到外部网络（SGSN、PDN、RADIUS、CG等）的物理接口，GGSN9811提供丰富的物理接口：

·快速以太网接口（FE，10／100 Mbit／s）；

·Gigabit以太网接口（GE，1　000 Mbit／s）；

·SDH承载数据包接口（POS，155／622 Mbit／s）；

·异步转移模式接口（A T M，155 Mbit／s）。

LPU板处理数据包的过程如下：

对于从外部数据网络来的数据包，LPU板根据该数据包携带的目的IP地址，查找路由表，决定转发方向：如果数据包携带的IP地址为MS的IP地址，则LPU板查找路由表后，将该数据包送SPU板处理；如果数据包携带的IP地址不是MS的IP地址，则LPU板查路由表后，将该数据包直接转发至其他相邻路由器节点处理。经过SPU板处理的该数据包，成为GTP数据包，LPU板根据该GTP数据包携带的目的IP地址转发至对应的SGSN。

对于从SGSN来的GTP数据包，承载该GTP包的IP包的目的IP地址是对应的SPU板的IP地址。SGSN到GGSN路径中的各个路由器节点可以根据该GTP包携带的SPU板的IP地址，找到GGSN　LPU板的物理端口。LPU板处理该GTP包的过程是：查找路由表，根据该GTP携带的IP地址，决定该数据包分配给哪块SPU板处理。经过SPU板处理的数据包，再返回到LPU板，LPU板查找路由表，转发至相邻的其他PDN路由器节点。

LPU板只负责数据包的转发，不负责任何业务处理，所有的业务处理功能集中在SPU板完成。LPU板的路由表信息由SRU板下发。
