GPRS系统可以继续采用GSM的基站，但原有基站必须进行硬件的扩展，需增加一个新的功能模块PCU来控制分组信道，PCU可以集成在BSC或BTS中，也可以独立设置。下面对华为PCU6000处理框设备进行介绍。

PCU6000处理框是PCU的业务处理框，实现GPRS网络无线资源管理功能、分组呼叫控制功能和PCU的操作维护功能。每个PCU6000处理框包含2个8插槽子系统。每个8插槽子系统包含有1个主控插槽（用于插POM U单板）、1个HSC插槽（用于插HSC单板）和6个业务插槽（用于插RPPU单板）。每个8插槽子系统中的POMU单板不但可以对自己所处子系统中的RPPU单板进行控制，还可以通过HSC单板（每块POM U单板对应1块HSC单板）对另1个8插槽子系统中的业务单板进行控制。

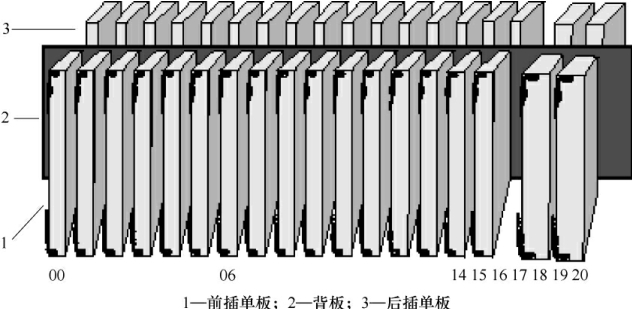

PCU6000处理框结构设计符合IEC297标准，插框物理尺寸为：400mm（高，9U）×482．6mm（宽）×417．5mm（深），中间单板区高266．7mm（6U）。插框结构件组成如图5－14所示，PCU6000处理框上部是单板区，下部为风扇抽屉，采用单板前后对插，中置背板方式。插框前后分别提供21个槽位，依次是00～20号槽位，16号槽位空闲，17号和18号、19号和20号槽位前后各插1块电源板，每块电源板占2个槽位。

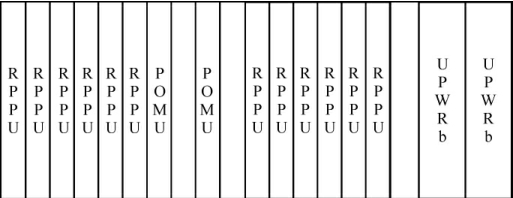

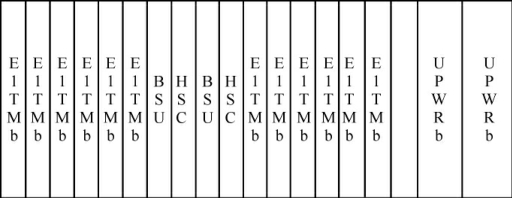

华为PCU6000处理框配置图如图5－15和图5－16所示。

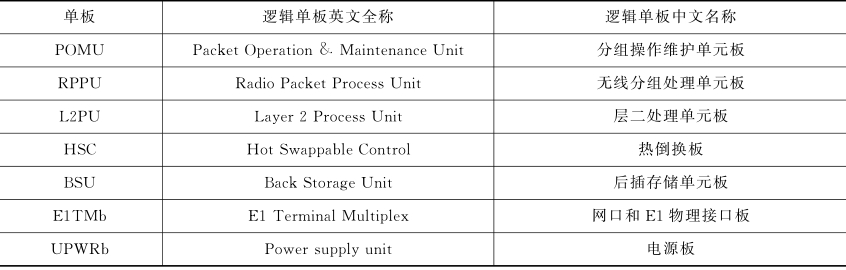

华为PCU6000处理框的各种单板名称如表5－10所示。

POM U是PCU设备中操作维护与配置处理板，主要完成PCU设备与用户的接口、PCU设备与OMC的接口协议处理以及操作维护相关业务的处理。每个华为PCU6000处理框配置2块POM U单板，固定配置在6号、8号槽位，构成1＋1主备用关系。POM U单板正常工作必须有对应HSC单板的配合。HSC单板固定配置在后框的7号、9号槽位。其功能如下。

①配置管理功能

通过提供给用户的一组配置命令，主要包括增加、删除、查询、浏览等，完成PCU数据配置的各种操作。

②维护管理功能

维护管理模块提供一组管理命令，使维护人员能够对系统主要设备、接口、链路等进行维护，包括查询状态、闭塞、解闭塞、复位等操作。

③告警管理功能

告警管理模块完成对各接口板上报告警的实时处理，包括告警存盘、告警送OMC以及告警的实时显示和过滤等。

④性能测量管理

性能测量管理模块实现对性能统计任务的管理、查询、输出测量结果和分析等功能；它提供一组相关命令，维护人员可以指定测量的时间、周期、指标等。

POM U板的OA M模块负责与OMC的通信，对来自OMC的消息包，OA M负责拆包，之后发向指定的单板；对于发向OMC的包，OAM则负责打包，通过TCP／IP协议发向OMC。它保证PCU与OMC之间的消息及时、无差错地传递。

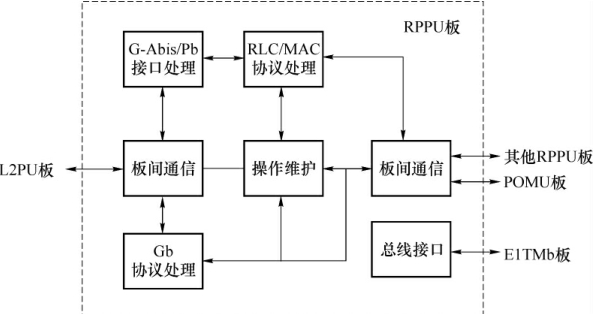

RPPU是华为PCU6000处理框中的无线分组处理单元。RPPU板主要完成RLC／M AC协议、Gb接口协议栈的BSS部分、Pb接口处理和G－Abis接口处理等功能。RPPU板通过高速数据总线与华为PCU6000处理框中的其他RPPU板和POM U板通信，与其他单板一起完成GPRS无线资源管理等功能。RPPU单板功能如图5－17所示。

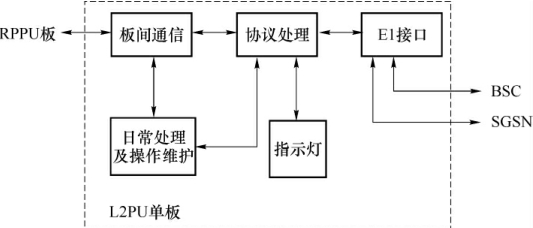

L2PU是PCU中的层二协议处理板，它可以插在RPPU板上。L2PU板对外提供标准的E1接口，每块L2PU板提供4个E1端口，用于和BSC或SGSN相连。一块RPPU板可以插2块L2PU单板，最多可以提供8个标准的E1端口。L2PU单板功能如图5－18所示。

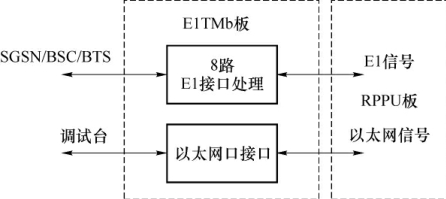

E1T Mb板提供后出线RPPU板的网口和E1物理接口。RPPU单板的出线一般都是后出线（E1线和网线从机柜后侧引出）。后出线的好处在于更换RPPU单板时，减少了拔线的麻烦，所有的走线布置完毕后，不会由于单板的更换而需要重新布置。E1T Mb单板功能如图5－19所示。

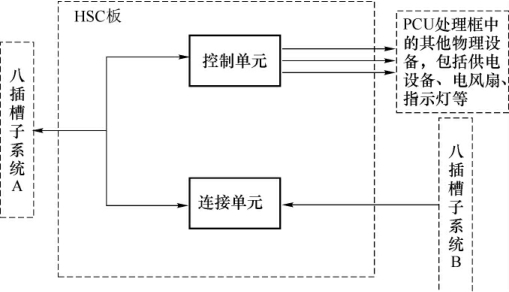

HSC（Hot Swap Controller）是PCU设备中的倒换控制板。HSC单板起桥接作用，协同POM U板对整个华为PCU6000处理框中的物理设备进行控制，这些设备包括RPPU板、另1个八插槽子系统中的业务单板以及华为PCU6000处理框中的外围设备、供电设备、指示灯、风扇和一些告警设备。HSC单板功能如图5－20所示。

BSU是后插存储单元，插在后框与POMU板相对应的位置。BSU板主要功能是承载POMU板硬盘，存储告警、性能测量数据。

UPWRb是电源模块单板，为华为PCU6000处理框单板提供电源。

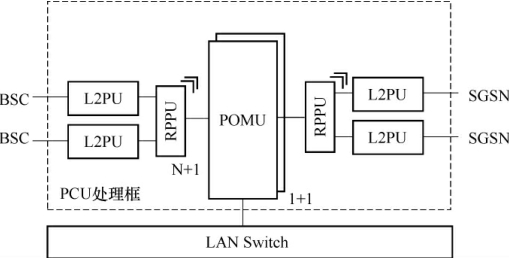

一个典型配置（包括POM U板、RPPU板、HSC板和L2PU板）的PCU6000处理框原理框图如图5－21所示。电源模块给所有其他模块供电，L2PU单板通过Gb接口／Pb接口／G－Abis接口分别与SGSN／BSC／BTS相连，而POM U板通过以太网口与OMC连接。
