5．4．3　GPRS业务的计费管理

1．计费系统组成

分组交换服务的计费原理与电路交换服务的计费原理是不同的，分组交换服务是基于流量计费而电路交换服务是基于时间计费，因此，GPRS的计费管理有别于GSM的计费管理，是基于流量（IP负荷，SMS数量）以及通话时长。每个PDP占用一定的计费时长。这一计费时长是随着话务周期、QoS、PDP去活以及O＆M参数（如PDP上下文超时、PDP上下文CDR门限值等）的不同而改变的。GPRS引入新的计费网关（CG）和计费中心（BC），结合SGSN和GGSN组件，构成一个计费系统，如图5－13所示。

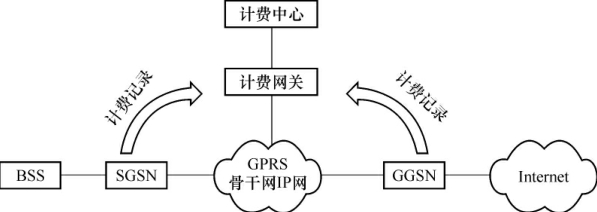

图5－13　GPRS的计费系统

GPRS的基本计费单元称为CDR（Call　Detail　Record），一个CDR含有一个PDP通话（一个PDP上下文）期间收集的计费数据的参数。若通话持续时间超过指定的时间或者流量计数器已计满，则产生计费信息的部分输出（部分CDR）。一个部分CDR收集的计费参数短于一个PDP通话周期期间的计费参数。根据来源的不同，CDR可分为以下类型。

（1）S－CDR：与对无线网络的使用有关，从SGSN中得到。

（2）G－CDR：与对外部数据网络的使用有关，从GGSN中得到。

（3）M－CDR：与移动性管理活动有关，从SGSN中得到。

（4）与在GPRS中使用短消息业务相关的CDR类型。

SGSN和GGSN使用计费识别符收集计费数据CDR，收集到的CDR形成计费数据文件，计费数据文件又组合成计费记录输出CRO（Charge Record Output），CRO通过计费网关以FTP协议传送到外部计费中心，在GPRS标准规范中，计费网关的功能性（CGF）既可以作为单独的中心网络单元来实现，也可以分布于各个GSN中。GPRS计费网关（BGW）增强了GSM系统中计费系统的功能，提供了在GPRS标准中规范的所有高级功能。计费中心得到CRO后，进行一系列的存储、处理，完成计费过程。

2．计费信息

由于在GPRS网络中引入了两个新增节点SGSN和GGSN，因此GPRS网络中的计费信息是由给该MS提供服务的SGSN和GGSN从每一个MS中搜集。有关无线网络使用的计费信息由SGSN收集，而有关外部数据网络的使用的计费信息由GGSN收集，这两个GSN都收集有关GPRS网络资源使用的计费信息。点对点计费信息是为GPRS用户收集的。

（1）SGSN应收集下列计费信息

①无线接口的使用：计费信息应描述按照QoS和用户协议分类的在MO和M T方向传输的数据量；

②分组数据协议地址的使用：计费信息应描述MS使用了分组数据协议地址的时间长短；

③GPRS一般资源的使用：计费信息应描述其他GPRS相关资源的使用和MS的GPRS网络活动（如移动性管理）；

④MS的定位：本地公共陆地移动网络（HPLMN）、拜访地公共陆地移动网络（VPL M N）以及可选的更高精确度的定位信息。

（2）GGSN应收集下列计费信息

①目的端和源端：计费信息应能以GPRS运营商定义的精确程度来描述目的端和源地址；

②外部数据网络的使用：计费信息应能描述流入和流出自外部数据网络的数据量；

③分组数据协议地址的使用：计费信息应能描述MS使用PDP地址的时间长短；

④MS的定位：HPLM N、VPLM N以及可选的更高精确度的定位信息。
