5．2．3　GPRS接口种类和功能

GPRS系统中，接口可以分为两大类。一类既可以传信令也可以传数据，另一类只能传数据。GPRS相关的接口都用G标识，如图5－4所示。图中A、D、C、E接口与GSM系统相同。

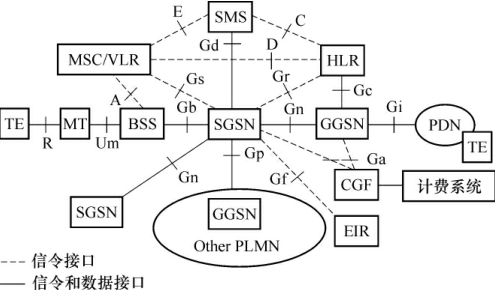

图5－4　GPRS接口

1．Um接口

GPRS　MS与GPRS网络侧的接口，通过MS完成与网络侧的通信，完成分组数据传送、移动性管理、会话管理、无线资源管理等多方面的功能。

2．Gb接口

Gb接口是SGSN和BSS间接口（在华为的GPRS系统中，Gb接口是SGSN和PCU之间的接口），通过该接口SGSN完成同BSS系统、MS之间的通信，以完成分组数据传送、移动性管理、会话管理方面的功能。该接口是GPRS组网的必选接口。在目前的GPRS标准协议中，指定Gb接口采用帧中继作为底层的传输协议，SGSN同BSS之间可以采用帧中继网进行通信，也可以采用点到点的帧中继连接进行通信。

3．Gi接口

Gi接口是GPRS与外部分组数据网之间的接口。GPRS通过Gi接口和各种公众分组网（如Internet或ISDN网）实现互联，在Gi接口上需要进行协议的封装／解封装、地址转换（如私有网IP地址转换为公有网IP地址）、用户接入时的鉴权和认证等操作。

4．Gn接口

Gn接口是GRPS支持节点间接口，即同一个PL M N内部SGSN间、SGSN和GGSN间接口，该接口采用在TCP／UDP协议之上承载GTP（GPRS隧道协议）的方式进行通信。

5．Gs接口

Gs接口是SGSN与MSC／VLR之间接口，Gs接口采用No．7信令上承载BSSAP＋协议。SGSN通过Gs接口和MSC配合完成对MS的移动性管理功能，包括联合的Attach／Detach、联合的路由区／位置区更新等操作。SGSN还将接收从MSC来的电路型寻呼信息，并通过PCU下发到MS。如果不提供Gs接口，则无法进行寻呼协调，不利于提高系统接通率；如果不提供Gs接口，则无法进行联合位置路由的更新，不利于减轻系统信令负荷。

6．Gr接口

Gr接口是SGSN与H LR之间接口，Gr接口采用No．7信令上承载M AP＋协议的方式。SGSN通过Gr接口从H LR取得关于MS的数据，H LR保存GPRS用户数据和路由信息，当发生SGSN间的路由区更新时，SGSN将会更新H LR中相应的位置信息；当H LR中数据有变动时，也将通知SGSN，SGSN会进行相关的处理。

7．Gd接口

Gd接口是SGSN与SMS－GMSC、SMS－IWMSC之间的接口。通过该接口，SGSN能接收短消息，并将它转发给MS，SGSN和SMS－GMSC、SMS－IW MSC、短消息中心之间通过Gd接口配合完成在GPRS上的短消息业务。如果不提供Gd接口，当Class　C手机附着在GPRS网上时，它将无法收发短消息。

8．Gp接口

Gp接口是GPRS网间接口，是不同PL MN网的GSN之间采用的接口，在通信协议上与Gn接口相同，但是增加了边缘网关（Border Gateway，BG）和防火墙，通过BG来提供边缘网关路由协议，以完成归属于不同PL M N的GPRS支持节点之间的通信。

9．Gc接口

Gc接口是GGSN与H LR之间的接口，主要用于网络侧主动发起对手机的业务请求时，由GGSN用IMSI向HLR请求用户当前SGSN地址信息。由于移动数据业务中很少会有网络侧主动向手机发起业务请求的情况，因此Gc接口目前作用不大。

10．Gf接口

Gf接口是SGSN与EIR之间的接口，由于目前网上一般都没有EIR，因此该接口作用不大。

对于GPRS网络来说，这些接口都是开放的，其中Gb、Gr决定着多数厂家设备间是否能互通，从而影响GPRS业务的实现，而Gn则决定着业务实现方式和组网方式。
