5．2．2　GPRS的组网

1．GPRS的无线网络

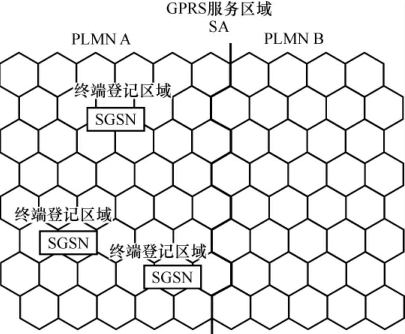

图5－2为GPRS系统的蜂窝无线网络结构。

图5－2　GPRS无线网络结构

（1）GPRS服务区（SA）

SA是MS能获得GPRS服务的地理区域，也就是在一个GPRS网络内MS能够发送和接收数据的区域。它可以由一个或多个PL MN组成。公共陆地移动网（PL M N）是由一个网络运营商提供的GPRS服务区域，一个PLM N可以由一个或多个SGSN路由区域组成。

（2）SGSN服务区

SGSN服务区是一个SGSN提供的网络服务区域，也就是终端的登记区域。一个SG－SN服务区可以由一个或多个SGSN路由区组成。一个SGSN服务区可以包含一个或多个BSC控制区。一个SGSN服务区并不需要与一个MSC／VLR服务区相同。

（3）SGSN路由区（RA）

RA是位置更新区的一个子集，在SGSN路由区，MS移动时不需要更新SGSN。一个SGSN能够控制处理多个路由区。路由区的路由范围可以从一个城市的一部分到整个省份，甚至一个小国家。一个RA可以由一个或多个小区组成。

（4）位置更新区（LA）

LA是MS移动时不需要更新VLR的区域，一个LA可以包含一个或多个基站小区（Cell）。LA不同于V LR区域，也不同于MSC区域。

（5）BSC控制区

BSC控制区是一个BSC控制的一个或多个小区组成的无线覆盖区域，BSC控制区的边界与L A区域的区界不需要一致。

（6）基站小区

基站小区是GPRS服务区中最小的地理单元，也是一个移动蜂窝网络的基本单元，它由一个BTS覆盖。有两种类型的基站小区：全向小区和方向小区。

2．GPRS的骨干网络

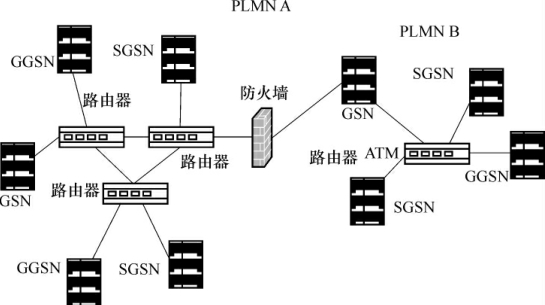

GPRS骨干网将成为未来业务和网络的通用平台，GPRS组网的关键就是建设好GPRS骨干网，且GPRS骨干网的建设对于平滑过渡到3G具有重大意义。GPRS的内部和外部骨干网如图5－3所示。

图5－3　GPRS骨干网

GPRS骨干网是GPRS网络侧节点SGSN、GGSN、CG、DNS（对应于GPRS骨干网）等的承载网络，支持漫游和具有固定IP地址的用户业务需要GPRS骨干网支持。GPRS骨干网组建的方法和现有Internet网完全一致，可以采用成熟的A T M／IP技术。

由于GPRS骨干网是一个全网的概念，网络规模大，如果专门为GPRS骨干网组建一个网络是不经济的，最为可行的方式是在通用的IP网上承载GPRS骨干网，即以GPRS骨干网作为IP网的一个VPN。中国移动的CM NET基本上采用了这种思路，CM NET业务定位于提供IP网所提供的所有业务，突出移动特点，提供移动互联网业务。同时，在保证业务服务质量的前提下，提供实时电信业务，特别是移动电信业务等。CM NE T作为中国移动的GPRS骨干网的承载网，各省的GPRS节点接入本省的移动互联网，通过GGSN接入移动互联网骨干网的省网汇接节点。
