3．9．2　GSM系统基站维护简介

1．操作维护结构

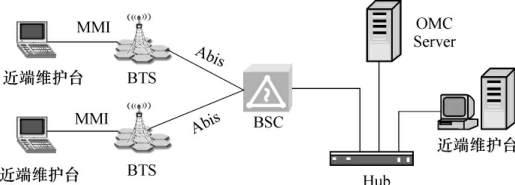

BTS提供两种维护方式:近端维护和远端维护。操作维护系统结构如图3-31所示。

图3-31操作维护系统结构

近端维护是由PC通过串口线与BTS相连来对基站进行操作的维护方式。近端维护台须在PC上安装基站近端维护软件后方可进入。基站近端维护是按照基站的逻辑对象进行的，可分别对站点、小区、载频、基带进行操作维护，当然也可直接对单板进行操作，并可实时得到告警信息。基站终端维护是在PC上安装基站终端维护软件，然后通过串行通信线或Ethernet网线与基站的操作维护单元TMU单板相连，TMU板上有9针串口通信线插口和网口插口。

远端维护是由PC通过OMC组网与BSC相连，再经过BSC由Abis接口到达BTS的维护方式。远端维护台须通过工作台(Work Station，WS)上的OMC用户浏览器(OMC Shell)进入。基站远端维护系统的用户界面采用拓扑图形式，在用户界面上可以看到整个移动网络下各网元的名称、类别、位置、在网络中的编号、设备类型以及运行状态(正常、告警等)等。用户可以选择需要维护的某个网元，查看详细的性能数据、告警数据和配置数据，也可以通过拓扑图对某类网元进行操作维护。

2．操作维护内容

操作维护系统功能主要包括:安全管理、告警管理、维护管理、性能统计和测试功能等。

安全管理:用户在操作维护BTS之前，必须先登录鉴权。系统提供多级授权机制，确保只有经过授权的用户才能进行相应的命令组操作。同时，提供危险操作提示对话框，在重要的维护操作命令下发前，给出该操作可能引起的问题，并提示确认。

告警管理:操作维护系统提供醒目的告警窗口显示，具有强大的实时告警管理功能，如告警的收集、清除、查询、处理、保存、解释、提示、屏蔽、过滤、确认、分析等。另外，提供详细的在线帮助信息和分级过滤的告警管理系统，能帮助用户快速进行故障定位，并提供告警恢复方法。

维护管理:操作维护中心通过BSC管理整个BSS的操作维护功能，对BTS有高度的可视性。如站点管理、小区维护、分级复位、基带维护、信道维护、载频维护、单板维护、环回测试、天馈参数配置等。

性能统计和测试功能:操作维护系统可实现对实体的性能统计和测试，以便及时收集基站运行状态数据，对运行状况作出准确分析。
