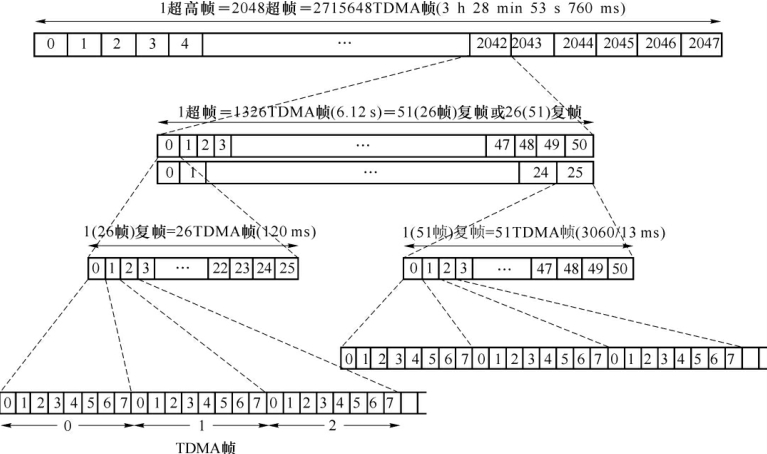

物理信道的频率就是指TS的频率，所有TS可以是固定的频率，也可以不同的TS有不同的频率，即跳频。在GSM系统中，每个TS都有一个明确的频道号和时隙号。GSM系统中的TS按照传送信息的不同，组成不同的重复周期，即帧结构，如图3-9所示。每个载频被定义为一个TDMA基本帧，即8个TS(TS₀～TS₇)组成一个TDMA基本帧，每帧定义有帧号，TDMA帧号以2 715 648帧为周期循环编号。TDMA基帧再组成复帧，主要用于传送业务信息的复帧由26个基帧组成，用于传送控制信息的复帧由51个基帧组成。复帧再组成超帧，可以是51×26或26×51的1 326个TDMA基帧。2 048个超帧则组成周期更长的超高帧。

为什么要定义这么复杂的帧结构呢?因为要有效利用物理信道，就需要将逻辑信道经过合理组合安排到物理信道上，这种组合就是映射的概念。

一个BTS有n个载频C₀、C₁、C₂、C₃、…、C _n，每个载频又分成8个TS(TS₀～TS₇)，其中可定义某载频C₀用于BCCH，那么实质上仅仅是将C₀上的TS₀、TS₁两个TS用于控制信令的传送，其余6个TS仍用做业务信道。

(1) BCH和CCCH的映射

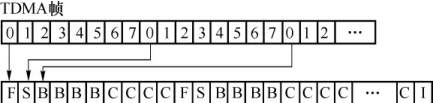

在基站一侧，C₀上的TS₀来传送BCH和CCCH信息。具体映射安排是:FCH占用1个TS，每隔10个TDMA帧发一次;SCH占用1个TS，每隔10个TDMA帧发一次;BCCH占用4个TS，每隔10个TDMA帧发一次;CCCH(含PCH和AGCH)占用4个TS，不发信息的时候发空闲序列I。要注意都占用的是C₀上的TS₀:FCH占用了第1个基帧的0时隙;SCH占用了第2个基帧的0时隙;BCCH占用了第3～6个基帧的0时隙;CCCH(或为I)占用了第7～10个基帧的0时隙;FCH占用了第11个基帧的0时隙;SCH占用了第12个基帧的0时隙; BCCH占用了第13～16个基帧的0时隙;CCCH(或为I)占用了第17～20个基帧的0时隙。依次类推，所以需要按51个TDMA基帧组成复帧，之后又重复。至于在MS侧，MS守候在C₀上的TS₀，任何时候都在此发起接入，即RACH在上行链路C₀上的TS₀，如图3-10所示。

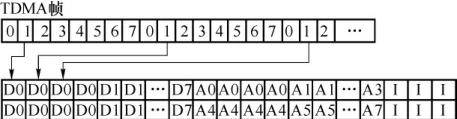

安排C₀上的TS₁来传送DCCH双向信息。在基站一侧，SDCCH和SACCH合在一起，每个用户的SDCCH和SACCH都是4个TS长度信息，可8个用户同时使用，映射安排是:第1个用户的SDCCH、第2个用户的SDCCH、…、第8个用户的SDCCH、第1个用户的SACCH、第2个用户的SACCH、第3个用户的SACCH、第4个用户的SACCH和3个空闲TS，共计51个TS₁，所以51个TDMA基帧组成复帧。下一个复帧的安排则是:第1个用户的SDCCH、第2个用户的SDCCH、…、第8个用户的SDCCH、第5个用户的SACCH、第6个用户的SACCH、第7个用户的SACCH、第8个用户的SACCH和3个空闲TS。当移动台在建立呼叫或更新位置时才占用SDCCH，一旦不用，其他用户就可使用，如图3-11所示。

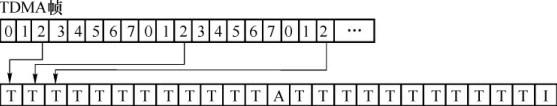

TCH上下行结构一样。C₀上的TS₂～TS₇6个TS和其他载频的TS都用做TCH，TCH信息的长度是未知的，某个用户占用TS₂，另一个用户就占用TS₃，依次类推。但SACCH要在通话过程中，如传送功率控制信息，每26个TS发送1次，所以需要按26个TDMA基帧组成复帧，注意单的那个TS最后发空闲bit，如图3-12所示。
