3．4．1　GSM系统的接口

接口是两个相邻功能实体间的连接点，不同的功能实体通过接口在一定的协议规定下，完成数据的传送。GSM系统内包含有多个接口，这些接口协议不尽相同，但都是基于No．7系统分层结构的。GSM系统的接口如图3-7所示。

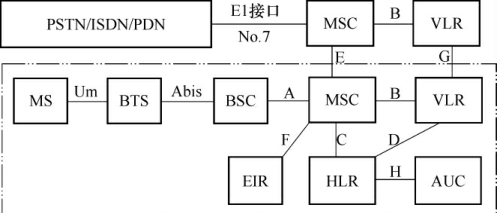

图3-7 GSM系统中的接口

1．A接口

A接口定义为网络交换子系统(NSS)与基站子系统(BSS)之间的通信接口，从系统的功能实体来说，就是移动业务交换中心(MSC)与基站控制器(BSC)之间的互连接口，其物理链接通过采用标准的2．048Mbit/s的PCM数字传输链路来实现。此接口传递的信息包括移动台管理、基站管理、移动性管理和接续管理等。

2．Abis接口

Abis接口定义为基站子系统的两个功能实体——基站控制器(BSC)和基站收发信台(BTS)之间的通信接口，用于BTS与BSC之间的远端互连，物理链接通过采用标准的2．048Mbit/s或64 kbit/s的PCM数字传输链路来实现。Abis接口是系统内部接口，不同厂家通常不能共用。

3．B接口

B接口定义为VLR与MSC之间的通信接口。用于MSC向VLR询问MS的当前位置信息或业务信息的有关操作;或者通知VLR更新MS的当前位置信息;或用于补充业务和短消息的有关操作等。由于MSC与VLR一般合设在同一物理实体中，因此，该接口一般为MSC的内部接口。

4．C接口

C接口定义为MSC与HLR之间的通信接口。当MS做被叫时，C接口用于发端MSC从HLR获得被叫MS的路由信息;当向MS传短消息时，用于关口MSC从HLR获得MS目前所在的MSC号码。实际上是内置于MSC中的VLR与HLR之间的数据传送接口。

5．D接口

D接口定义为VLR与HLR之间的通信接口。用于与交换有关的移动台位置信息及用户管理信息。为保证移动用户在整个服务区内能够建立和接受呼叫，则必须要在VLR与HLR之间交换数据。当VLR内置MSC时，C接口和D接口可以走同一物理连接。

6．E接口

E接口定义为MSC与MSC之间的通信接口。E接口用于MSC之间交换数据以启动和实现切换操作，同时还可用于传送短消息。

7．F接口

F接口定义为MSC与EIR之间的通信接口。当MSC需要检查IMEI的合法性时，需要通过F接口和EIR交换与IMEI有关的信息。

8．G接口

G接口定义为VLR与VLR之间的接口，当移动用户漫游到新的VLR控制区域并且采用TMSI发起位置更新时，此接口用于当前VLR从前一个VLR中取得IMSI及鉴权集。当VLR内置MSC时，E接口和G接口可以走同一物理连接。

9．Um接口

Um接口(空中接口)定义为移动台与基站收发台之间的通信接口，用于移动台与GSM系统的固定部分之间的互通，其物理链接通过无线方式实现。此接口传递的信息包括无线资源管理、移动性管理和接续管理等。无线接口物理层采取了FDD/TDMA的方式。

10．与其他网络的接口

GSM系统与PSTN的互连方式采用No．7信令系统的TUP接口，GSM系统和ISDN的互连方式采用No．7信令系统的ISUP接口，其物理链路是由MSC引出的标准2．048 Mbit/s数字链路实现。

此外，GSM系统中还有L接口，L接口定义为智能网中SSP(业务交换点)与SCP(业务控制点)之间的通信接口，用于智能业务中SSP触发智能业务时向SCP上报主被叫的位置信息和SCP向SSP下发计费信息，以及智能业务时SSP和SCP交换相关的控制信息。
