WCDMA和TD－SCDMA的标准化工作由3GPP来完成，随着技术的创新，不断有新的版本推出，目前有R99、R4、R5、R6、R7等多个标准。

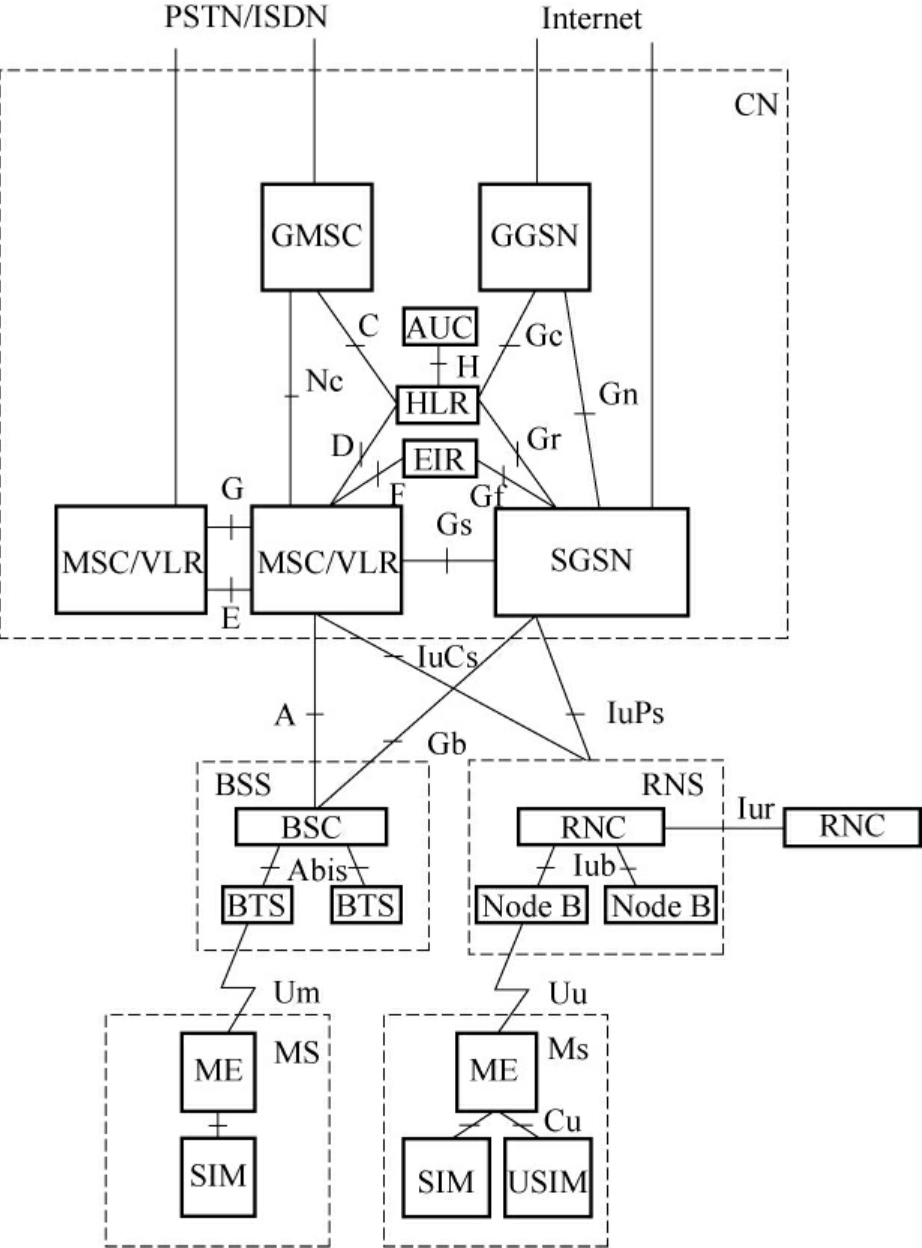

R99是3GPP关于第三代网络标准化的第一阶段版本。R99的协议标准化已于2001年6月冻结。R99的基本配置结构如图5．6所示。

为了确保运营商的投资利益，R99的网络结构设计中充分考虑了2G与3G的兼容性问题，以支持现网向3G的平滑过渡，因此基本网络结构及核心网部分没有变化。

WCDMA系统的网络部分分为无线接入网（UTRAN）和核心网（CN）。无线接入网包括一个或几个通过Iu接口连接到CN的RNS。一个RNS由多个无线基站收发设备Node B和一个无线网络控制器RNC组成。Node B通过标准的Iub接口和RNC互连，主要完成Uu接口物理层协议的处理。它的主要功能是扩频、调制、信道编码及解扩、解调、信道解码，还包括基带信号和射频信号的相互转换等功能。

核心网包括两部分：电路交换域（基于原来的GSM的电路交换部分）和分组交换域（基于原来的GPRS的分组交换部分）。为了支持3G业务，有些网元增加了相应的接口协议，引入了新的无线接入网WCDMA。

R99网络的核心网主要功能实体可以分成三部分：分组交换域（PS，PacketSwitch）和电路交换域（CS，Circuit Switch）共用的实体、只在电路交换域（CS）使用的实体、只在分组交换域（PS）使用的实体。

（1）电路交换域（CS）和分组交换域（PS）共用的实体

电路交换域（CS）和分组交换域（PS）共用的实体主要包括以下几个部分：

归属用户服务器（HSS）：负责存储用户信息，包括支持网络实体呼叫／会议处理的相关签约信息。HSS包括HLR（归属位置寄存器）和AUC（鉴权中心）。

设备标识寄存器（EIR）：负责存储国际移动设备标识（IMEI）的数据库，用于对移动设备的鉴别和监视，并拒绝非法终端入网。

（2）只在电路交换域（CS）使用的实体

在R99中，只在电路交换域（CS）使用的实体包括以下部分：

移动业务交换中心（MSC）：CS域的核心，执行所有必需的功能来处理和终端之间的电路交换业务，是一个对位于本MSC控制区域内的移动用户执行信令和交换功能的交换机。

网关MSC（GMSC）：负责转接相关网络间的呼叫。当网络传递一个呼叫到PLMN，但无法查询HLR时，该呼叫将被路由到GMSC，由GMSC查询HLR，并将呼叫路由转接到MS所处的MSC。

访问位置寄存器（VLR）：负责用户的位置登记和位置信息的更新，存储位于管辖区内的移动用户信息。

（3）只在分组交换域（PS）使用的实体

只在分组交换域（PS）使用的实体主要包括以下两部分：

服务GPRS支持节点（SGSN）：主要完成分组的路由寻址和转发，负责跟踪记录终端的位置信息，执行安全性功能。

网关GPRS支持节点（GGSN）：起网关的作用，主要完成移动性管理、网络接入控制、路由选择和转发、计费数据的收集和传送，以及网络管理等功能。

商用网络采用R99，其主要优点是：技术成熟、风险小；已经形成多厂商供货环境。但因为过多地考虑了向下兼容，技术先进性差，也存在以下的缺点：核心网因考虑向下兼容，其发展滞后于接入网，接入网已经分组化的语音须经过编解码器转化成64kbit／s电路，降低了语音质量，核心网的传输资源利用率低；分组交换域和电路交换域两域并行，不仅投资增加，而且网管复杂程度高，维护费用高；网络的智能仍然基于节点，全网新业务部署仍需逐点进行，耗时且成本高。

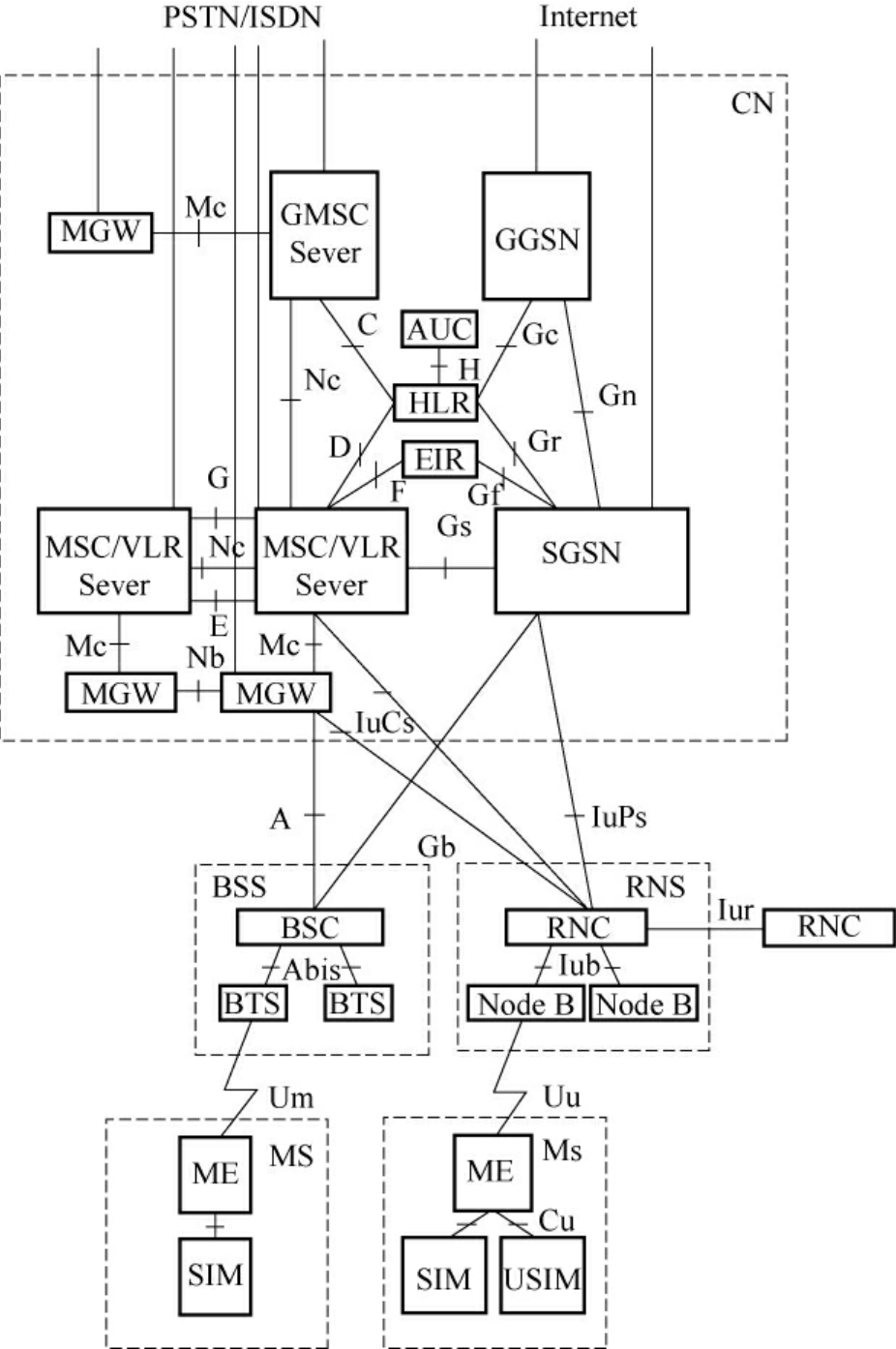

R4版本在2001年3月首次发布。R4的基本配置结构如图5．7所示，R4的网络结构和R99相比，其核心网分组域和UTRAN的网络结构几乎没变，主要是核心网电路域的结构发生了很大变化，R4在电路域上根据呼叫控制和承载以及承载控制分离的思想，R99网络电路域的网元实体（G）MSC演化为媒体网关（MGW，完成媒体流的转换和承载控制）和（G）MSC Server（完成呼叫控制和移动性管理，VLR和MSC Server集成在一起）。同时相关接口发生了变化，向全IP的核心网迈进了一步。

R4主要优势是：核心网络上体现了NGN的体系构架思想，电路域由TDM中心节点交换型演进为典型的分组话音分布式体系结构，业务逻辑与底层承载相分离，通过MSC Serv－er、MGW将语音和控制信令分组化，使电路交换域和分组交换域可以承载在一个公共的分组骨干网上。R4主要实现了语音、数据、信令承载统一，这样可以有效降低承载网络的运营和维护成本；而在核心网采用压缩语音的分组传送方式，可以节省传输带宽，降低传输建设成本。另外，由于控制和承载分离，使得MGW和MSC Server可以灵活放置，提高组网的灵活性，集中放置的MSC Server可以使业务的开展更快捷。当然，由于R4网络主要是基于软交换结构的网络，为向R5的顺利演变奠定了基础。但是运营商和各个厂家还需要一段时间来积累新网络运营的经验，需要关注和解决很多新的问题，如在IP网络上的安全性问题、Qos问题等。

R5于2002年6月定稿，是全IP的第一个版本。R5在无线接入网上引入了IP UT－RAN和HSDPA（高速下行分组接入技术）的概念，IP可作为无线接入网的信令传输和用户数据承载；HSDPA通过采用若干新技术（例如，自适应调制和编码、混合ARQ协议、快速小区选择方案等）可使空中下行速率达到8Mbit／s以上。

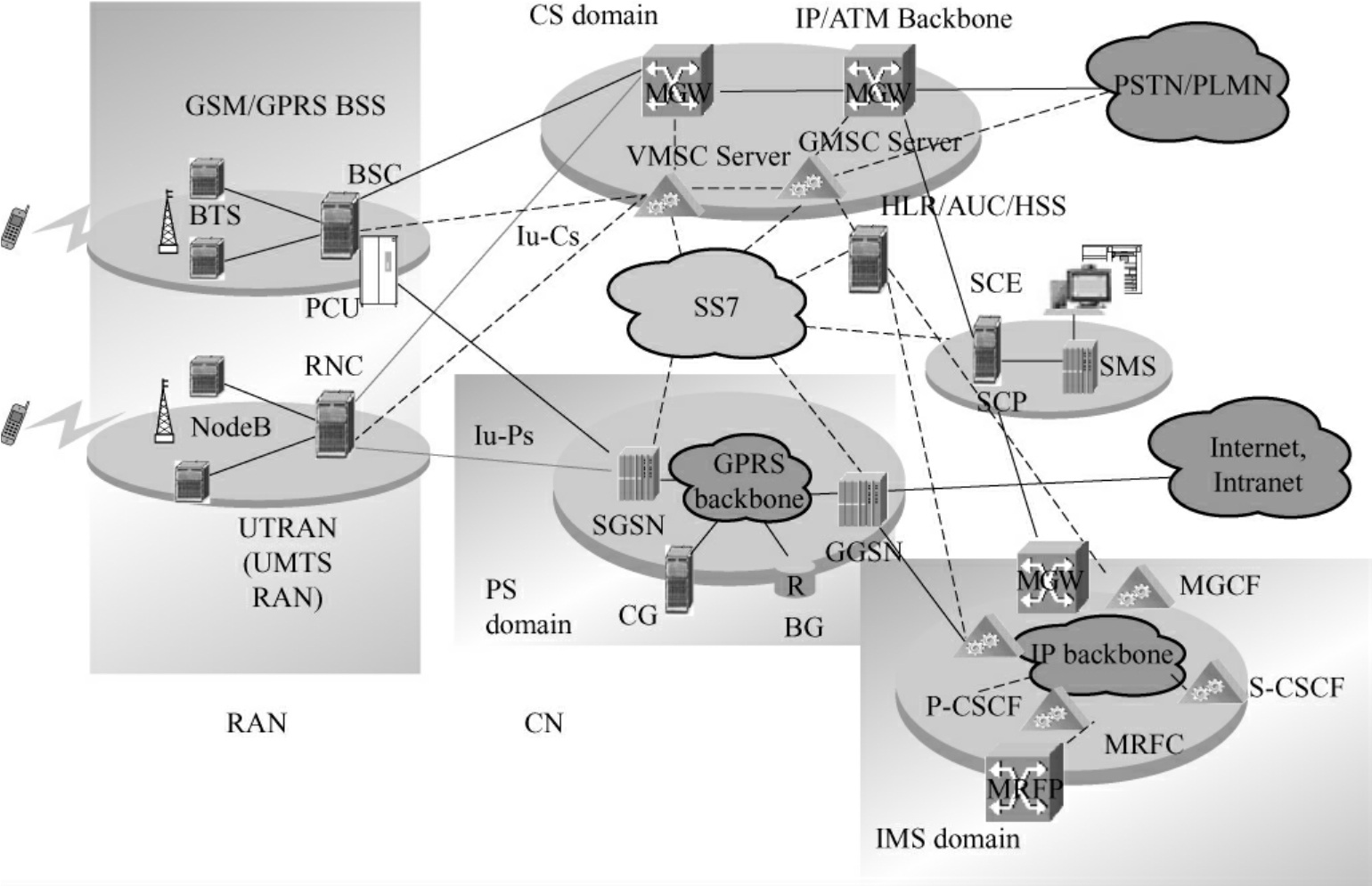

在R4的基础上，R5核心网增加了IMS（多媒体子系统），IMS是一个在PS域上面的多媒体控制／呼叫控制平台，由CSCF（呼叫状态控制功能）、MGCF（媒体网关控制功能）、MRF（媒体资源功能）和HSS（归属签约用户服务器）等功能实体组成。R4的基本配置结构如图5．8所示。

IMS的引入，为开展基于IP技术的多媒体业务创造了条件。IMS使得PS具有CS的部分功能，例如通过提供QoS和增强的计费功能，能够实现各种实时性业务：电话和可视电话；IMS引入增强的网络业务，为移动用户引入了新的基于IP的业务，例如会议、即时消息；IMS是向All IP Network业务提供体系演进的一步。

WCDMA核心网的发展，是与整个通信核心网络发展的趋势相一致的，并最终融合为一个统一的All IP网络；VoIP和IP QoS技术的成熟，是统一的All IP网络的前提；IP将成为语音、数据、信令的统一载体，提供传输和路由。R5是真正的全IP网络，实现端到端的IP业务；呼叫控制、承载控制、媒体网关的分离以及在IP网络上的多业务融合体现了NGN的思想。

R6于2004年12月定稿。R6在网络架构上没有多大的变化，主要是在R5基础上增加一些新的功能特性，例如IMS与CS的互通、IMS与IP网的互通、WLAN接入等。

在无线接入网上引入了HSUPA（高速上行分组接入技术）的概念。HSUPA解决上行链路分组化问题，提高上行速率，进一步引入自适应波束成型MIMO等天线阵处理技术，将上行速率提高到30Mbit／s。

R7版本主要完成R6未完成的标准和业务制定工作，支持通过CS域承载IMS语音、通过PS域提供紧急服务、提供基于WLAN的IMS语音与GSM的CS域互通、提供XDSL和Cable Modem等固定接入方式，同时引入OFDM，完善HSDPA、HSUPA。
