5．1．5　3G系统结构

第三代移动通信系统可以分为三大部分：核心网络（CN）、无线接入网络（RAN）和移动终端（ME）。

核心网络的主要作用是提供信息交换和传输，并实现与外部网络的交换和路由功能，CN将采用分组交换或ATM网络，最终过渡到全IP网络，并且与当前的2G网络后向兼容。

无线接入网络包括与无线技术有关的部分，主要实现无线传输功能。

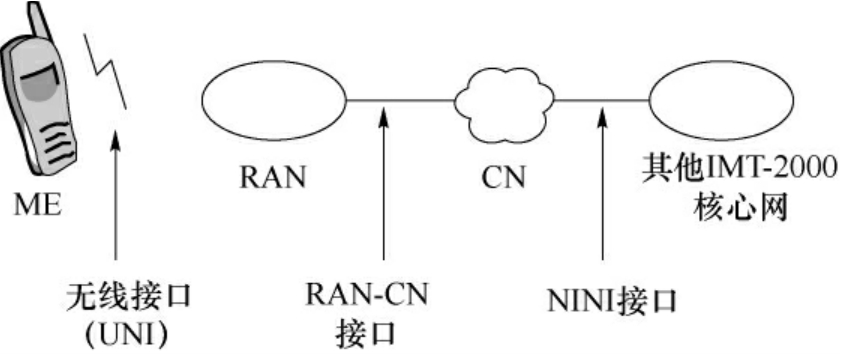

移动终端是为移动用户提供服务的设备。其系统结构如图5．3所示。

图5．3　IMT－2000系统结构

1．3G移动终端

3G移动终端是为移动用户提供服务的设备，它与无线接入网之间的通信链路为无线链路。在IMT－2000的初期阶段，用户终端将不得不处于一个多标准的应用环境中，所以必须制造出多模式、多频段的终端设备来实现全球漫游。需要注意的是，在终端设备中，未来软件程序和增值业务将比无线电技术占有更大的份额。

2．无线接入网

无线接入网由以下两部分组成：基站（Node B）和无线网络控制器。基站（Node B）完成无线信号的收发功能，包括无线收发信机和基带处理部件；无线网络控制器主要完成连接建立和断开、切换、宏分集合并、无线资源管理控制等功能。

3．核心网

目前IMT－2000中核心网主要有三种：基于GSM MAP的核心网、基于ANSI－41的核心网、全IP的核心网。基于GSM MAP的核心网和基于ANSI－41的核心网是两种第二代系统中的核心网。图5．4给出了GSM MAP和ANSI－41与IMT－2000的三种主流无线网标准之间的对应关系。

从图5．4中可以看出，一般情况下CDMA2000对应于ANSI－41核心网，WCDMA和TD－SCDMA对应于GSM MAP核心网，但是通过在无线接口上定义相应的兼容协议，可以接入不同的核心网。未来会过渡到全IP的核心网。

早期的核心网络（2G系统）可以通过互通单元（IWF）与IMT－2000核心网相连；同时，IMT－2000的接入网也可以通过一定的适配模块（AF）接入早期的核心网。

图5．4　核心网与三种无线网标准之间的对应关系
