反向链路指由移动台发往基站的无线通信链路，也称为上行链路。IS－95CDMA系统中，反向链路的码分物理信道是由长度为2^42－1的PN长码构成的，使用长码的不同相位偏置来区分不同的用户。

反向链路的逻辑信道包括以下两种：

·接入信道（Access Channel）：与前向链路的寻呼信道相对应，其作用是在移动台没有占用业务信道之前，提供移动台至基站的传输通路。接入信道供移动台发起呼叫或者对基站的寻呼进行响应，以及向基站发送登记注册消息等。

·反向业务信道（Reverse Traffic Channel）：与前向业务信道一样，反向业务信道用于传送用户业务数据，同时也传送信令信息。

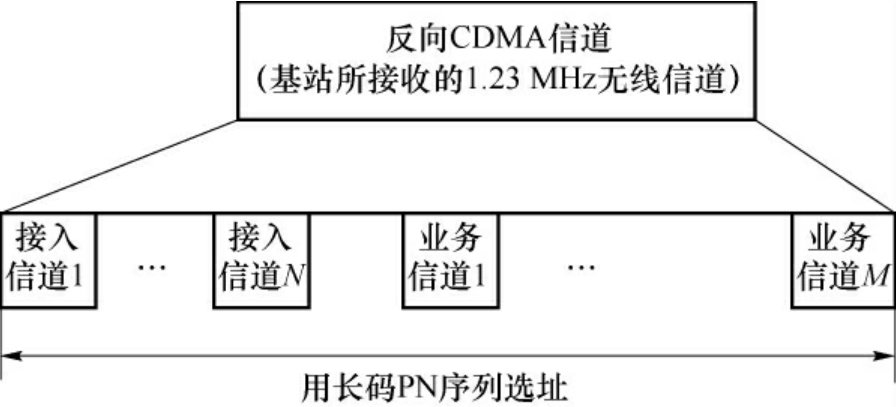

每个移动台或者使用接入信道，或者使用业务信道，但是不能同时发送两个信道。反向链路的信道结构如图4．9所示。

在反向信道中至少有1个、至多有32个接入信道。每个接入信道都对应正向信道中的1个寻呼信道。每个寻呼信道可以对应多个接入信道。在极端情况下，业务信道数最多可达64个，每个业务信道用不同的用户长码序列加以识别；每个接入信道也采用不同的接入信道长码序列加以区别。

2．反向链路信道的结构

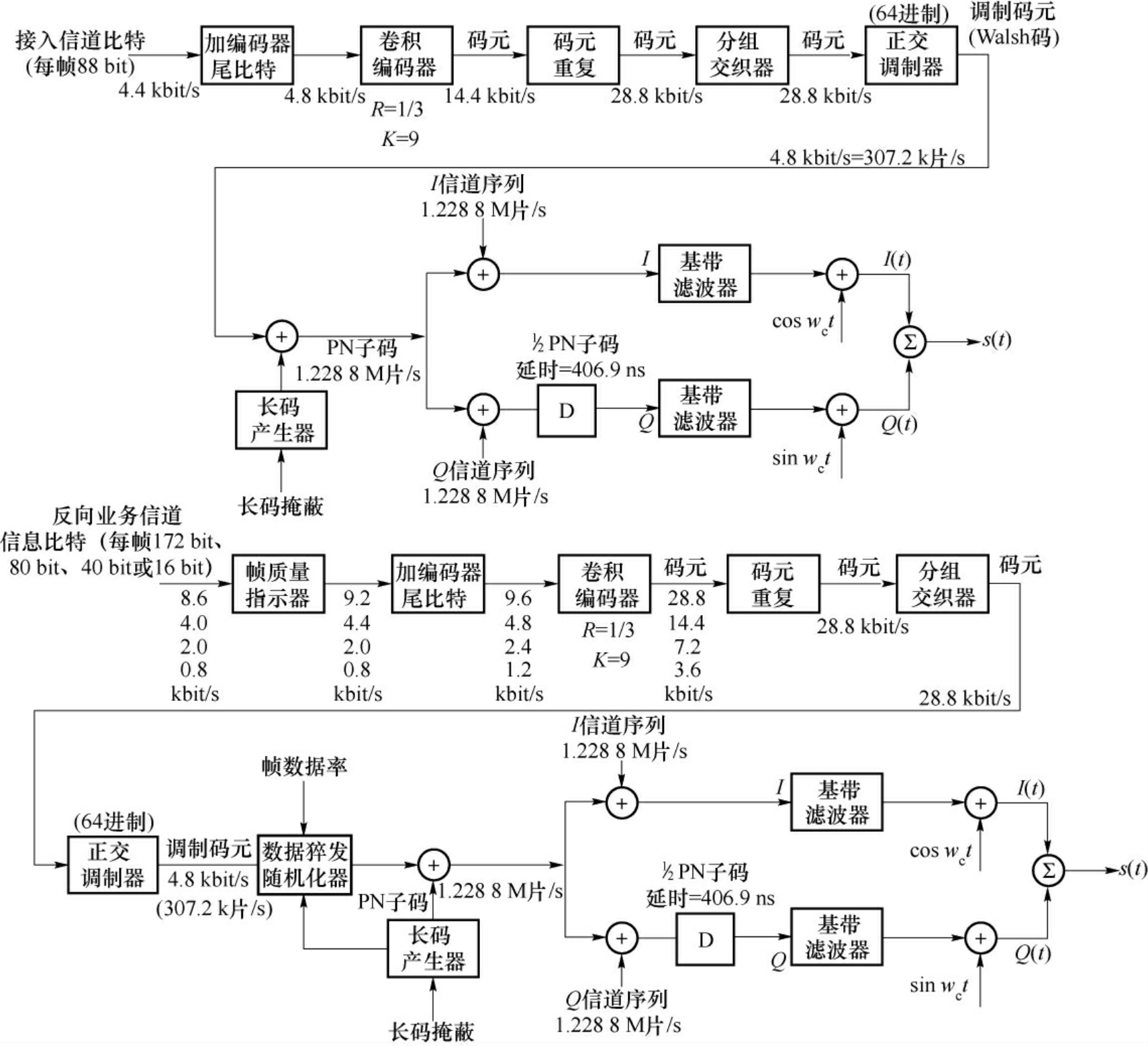

IS－95CDMA系统反向链路各个信道的结构如图4．10所示，图中详细给出了各个信道的产生过程以及主要的处理参数。

从图4．10中可以看出，接入信道输入信息速率固定为4．4kbit／s，反向业务信道输入速率用9．6kbit／s、4．8kbit／s、2．4kbit／s、1．2kbit／s的可变速率。两种信道的数据都要加入编码尾比特，用于把卷积编码器复位到规定的状态。此外，在反向业务信道上以9．6kbit／s、4．8kbit／s传送数据时，还要加入质量指示比特。经卷积编码（码率为1／3，约束长度为9）、码元重复后达到统一调制码元速率为28．8kbit／s。然后再进行交织、正交多进制调制、长码掩蔽、相调制等。
