4．3．2　频率配置

1．IS－95CDMA系统频率配置

IS－95CDMA系统的频率配置如图4．2所示。

图4．2中“A”和“B”频带分配是根据政府关于在同一给定的地理区域内注册两个蜂窝供应商的政策。系统A、B分别为两个不同的经营部门，各自组成蜂窝网，它类似于我国的“移动”和“联通”两个不同的经营单位。最初分配给每个供应商的频带是连续的10MHz，后来又增加了图4．2中所示的小频带，分配频带才增加到12．5MHz。

IS－95规定的基本频道（首选频道）号码：A系统为283，B系统为384。由表4．1可算出相应的频率值。

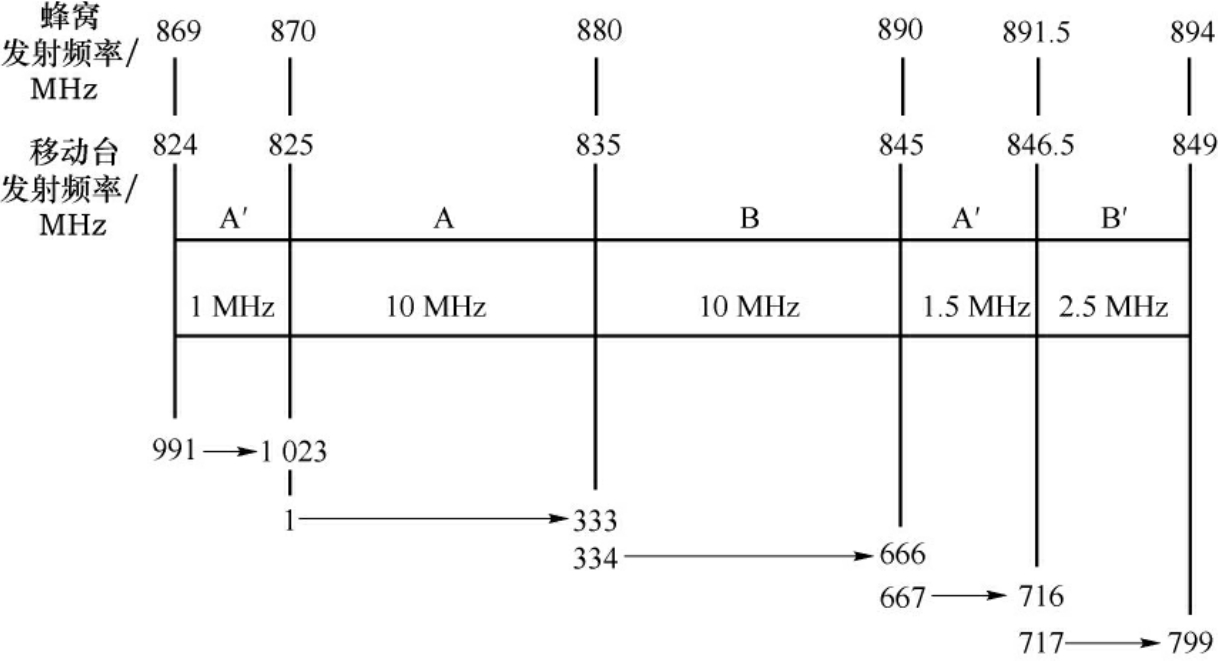

图4．2　IS－95CDMA系统频率配置

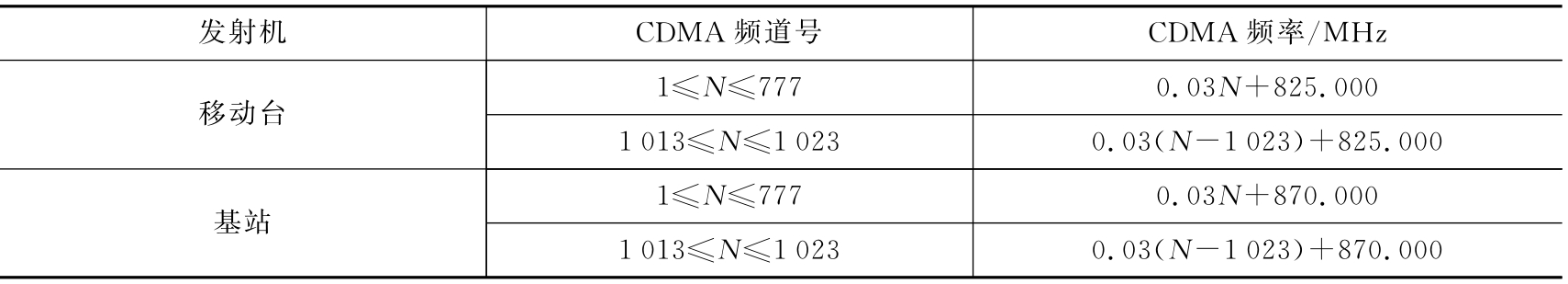

表4．1　由频道编号计算CDMA频率

对于A系统，频道号码为283，则

·移动台发射频率＝0．03×283＋825．00＝833．49MHz

·基站发射频率＝0．03×283＋870．00＝878．49MHz

对于B系统，频道号码为384，则

·移动台发射频率＝0．03×384＋825．00＝836．52MHz

·基站发射频率＝0．03×384＋870．00＝881．52MHz

IS－95规定的辅助频道（即第二个载频）号码，A系统为691，相应的移动台和基站的发射频率分别为845．73MHz和890．73MHz；B系统的辅助频道号码为771，相应的移动台和基站的发射频率分别为848．13MHz和893．13MHz。

此外，规定的频率容差是：基站发射的载波频率要保持在额定频率的±5×10^－8之内，移动台发射的载波频率要保持在比基站发射频率低45MHz±300Hz的频率范围内。

第一代模拟蜂窝系统AMPS的频谱分配方案如图4．3所示。IS－95CDMA系统沿用了AMPS的频谱分配方案（AMPS频道间隔为30kHz），每个CDMA信道使用41个AMPS信道，系统带宽为1．23MHz。在实际的系统中，每个CDMA信道两侧各有9个AMPS信道作为保护频带，如图4．4所示。

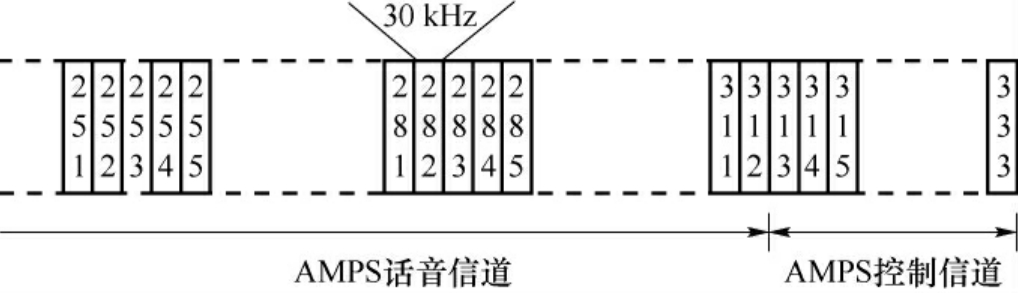

图4．3　AMPS（A系统）频道分布

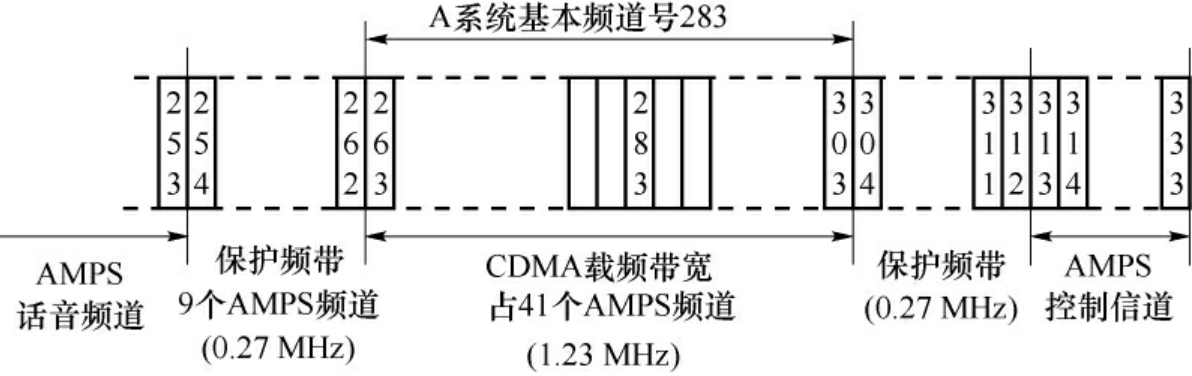

图4．4　CDMA主载频占用的频带

当CDMA系统采用2个载频时，如图4．5所示，第二个载频的频道号是242＝283－41，它只需再占用41个AMPS频道。同理，当系统采用3个载频时，载频中心频率为201，占用1．23MHz频带。2个载频占用82个AMPS频道，再加上两边各9个AMPS频道，共占用100个AMPS频道，即3MHz频带宽度。

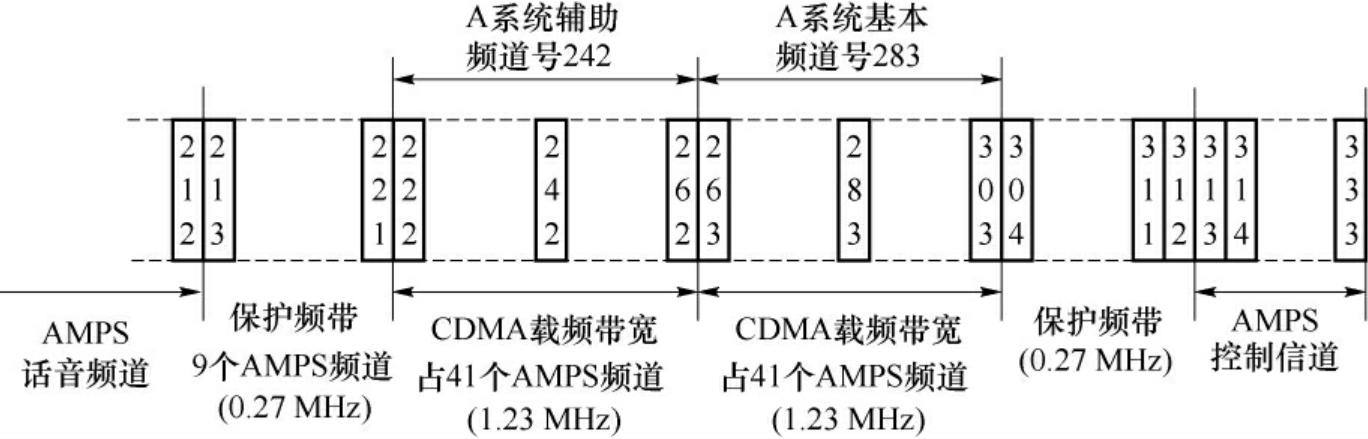

图4．5　CDMA两个载频占用的频带

2．我国CDMA系统频率配置

原中国联通CDMA网的工作频段为825～835MHz（基站收，移动台发）、870～880MHz（基站发，移动台收），即10MHz可用频率，上下行频率间隔为45MHz。

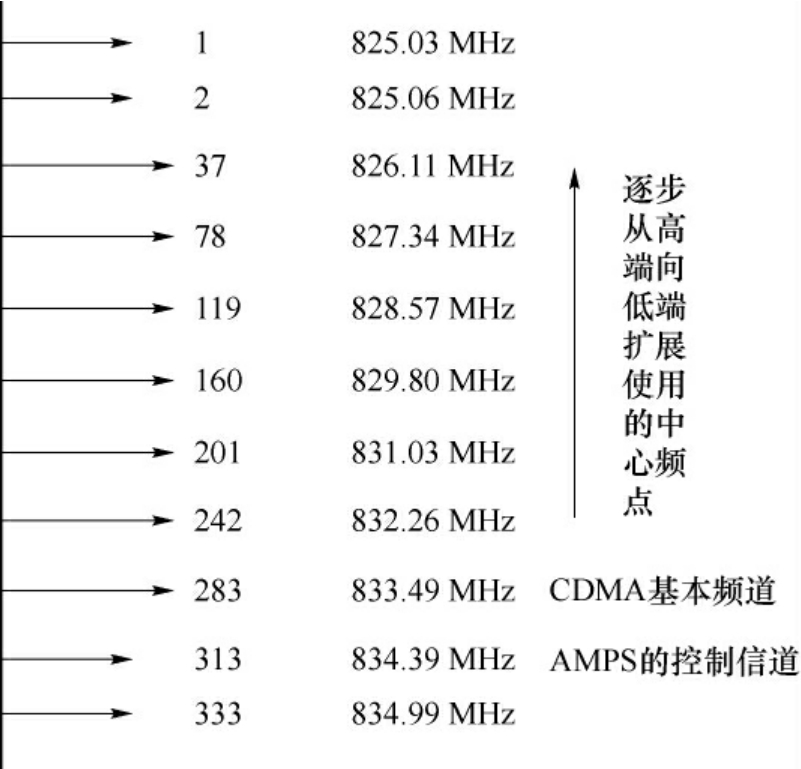

图4．6　CDMA频道中心频点位置示意图

图4．6给出了CDMA各频道的安排，其中，1，2，3，…，160，…，242，…，283为AMPS的话音频道编号；313～333为AMPS的控制频道编号；283号频道为CDMA的基本频道的中心频率所在的位置。

目前中国电信CDMA网除了原有的825～835MHz／866～870MHz频段外，已经向工业和信息化部递交了CDMA网络新频段使用权的申请，新频段上行为821～825MHz，下行为866～870MHz。
