2．6．6　业务流程举例

GPRS业务流程主要是由上述基本的移动性管理规程和PDP上下文控制规程配合实现的。GPRS业务流程将根据MM状态、PDP状态以及相关参数的不同而各不相同，以下给出的是几个较典型的业务流程示例。

1．MS发起分组数据业务

MS在一定的MM状态下发起分组数据业务。

当MM状态为空闲时，MS应首先执行移动性管理的附着规程，进入MM READY状态或MM STANDBY状态后才能执行PDP上下文的激活规程来实现分组数据业务。其业务流程如图2．52所示。

当MM状态为READY时，其业务流程可直接从第3步骤开始。

当MM状态为STANDBY时，如果未发生位置改变，则其业务流程可直接从第3步骤开始；如果发生了位置改变，则需先进行位置更新，然后进入第3步骤。

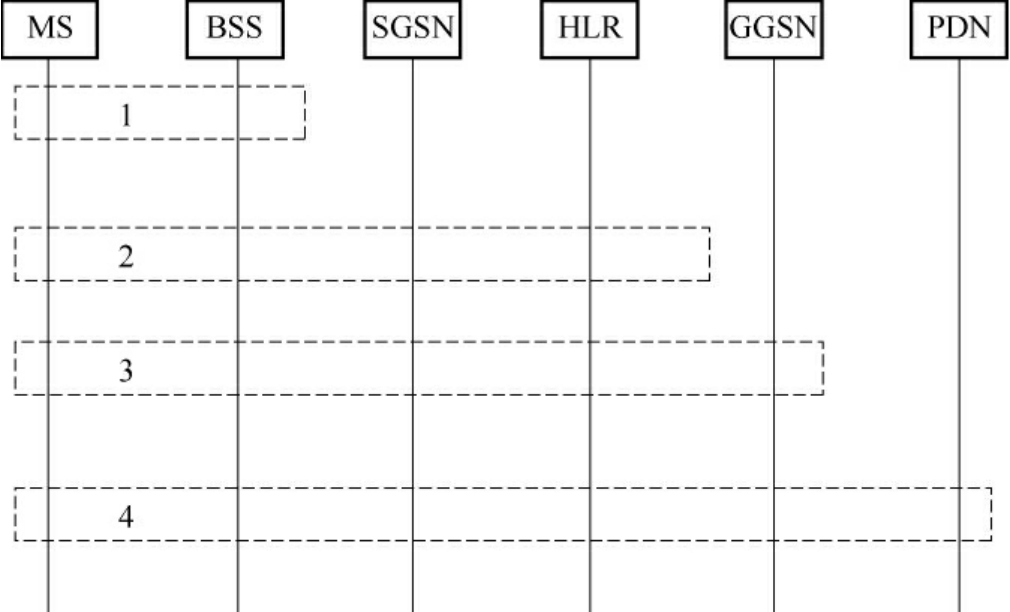

图2．52　MS发起的分组数据业务流程

说明如下：

（1）建立无线链路连接。

（2）执行附着规程。

·MS发出附着请求；

·获取标识；

·加密、鉴权；

·必要时，位置更新；

·必要时，P－TMSI重新分配。

本步骤执行完毕后，MM转入READY或者STANDBY状态。

（3）执行PDP上下文激活规程。

·MS发出激活PDP上下文请求；

·加密、鉴权；

·建立无线承载链路；

·SGSN根据APN进行地址解析，确定GGSN；

·建立SGSN和GGSN之间的连接；

·SGSN和GGSN创建PDP上下文，分配IP地址，启动计费。

本步骤执行完毕后，PDP转入激活状态。

（4）进行分组数据传送。

2．网络发起分组数据业务

网络可在一定的MM状态下对具有静态PDP地址的MS发起分组数据业务，当MS的MM状态为空闲时，网络无法对MS进行寻呼，因此无法发起分组数据业务。当MM状态为STANDBY时，网络需先向MS发起寻呼，然后再执行激活PDP上下文规程，如图2．53所示。

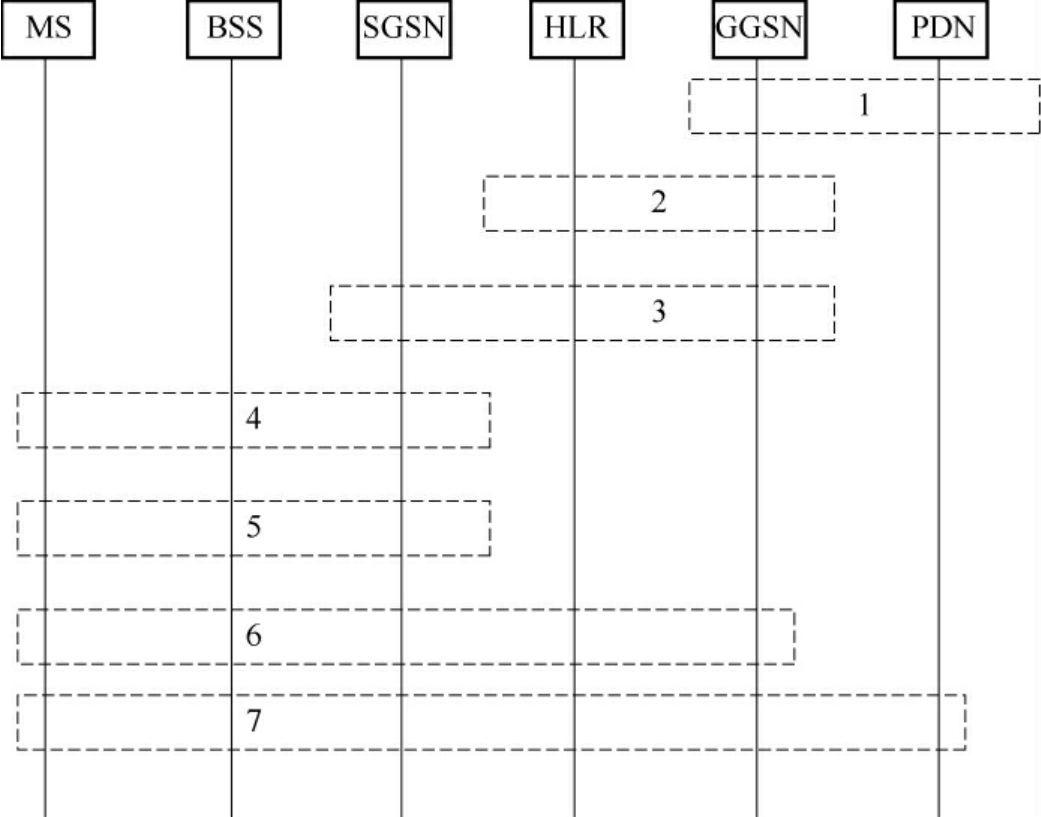

图2．53　网络发起的分组数据业务流程

说明如下：

（1）GGSN接收到PDP PDU，GGSN存储PDU。

（2）GGSN从HLR获取MS的路由信息（SGSN地址等）。

（3）GGSN通知SGSN接收到外部网络的PDU。

（4）在RA内对MS进行寻呼，MM转入READY状态。

（5）SGSN向MS请求激活PDP上下文。

（6）MS执行PDP上下文激活规程。

·MS发出激活PDP上下文请求；

·加密、鉴权；

·建立无线承载链路；

·SGSN根据APN进行地址解析，确定GGSN；

·建立SGSN和GGSN之间的连接；

·SGSN和GGSN创建PDP上下文，分配IP地址，启动计费等；

·本步骤完成后PDP转入ACTIVE状态。
