2．4．1　GSM的频率配置

1．工作频段

GSM网络采用900／1　800MHz频段，见表2．3。

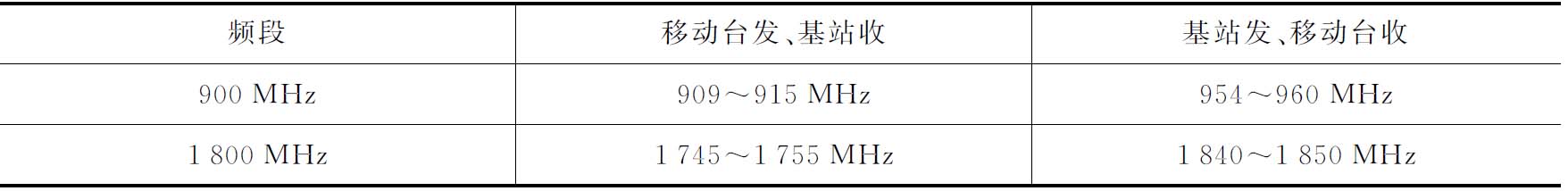

表2．3　GSM系统的工作频率范围

2．频道间隔

相邻频道间隔为200kHz。每个频道采用时分多址接入（TDMA）方式分为8个时隙，即为8个信道。

3．双工收发间隔

在900MHz频段，双工收发间隔为45MHz。在1　800MHz频段，双工收发间隔为95MHz。

4．频道配置

采用等间隔频道配置方法。

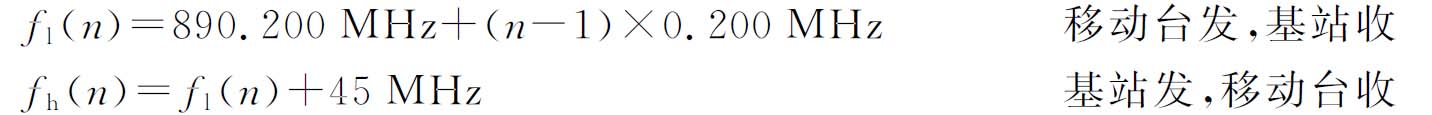

在900MHz频段，频道序号为1～124，共124个频道。频道序号和频道标称中心

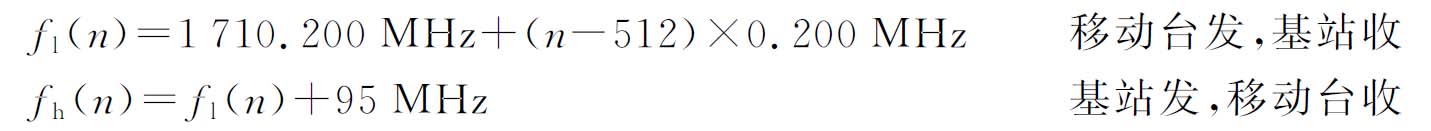

在1 800MHz频段，频道序号为512～885，共374个频道。频道序号与频道标称中心频率的关系为

5．频率复用方式

一般建议在建网初期使用4×3的复用方式，即N＝4，采用定向天线，每基站用3个120°或60°方向性天线构成3个扇形小区，如图2．21所示。业务量较大的地区，根据设备的能力可采用其他的复用方式，如3×3，2×6，1×3复用方式等。邻省之间的协调时应采用4×3复用方式。若采用全向天线建议采用N＝7的复用方式，为便于频率协调，其7组频率可从4×3复用方式所分的12组中任选7组，频道不够用的小区可以从剩余频率组中借用频道，但相邻频率组尽量不在相邻小区使用，如图2．22所示。

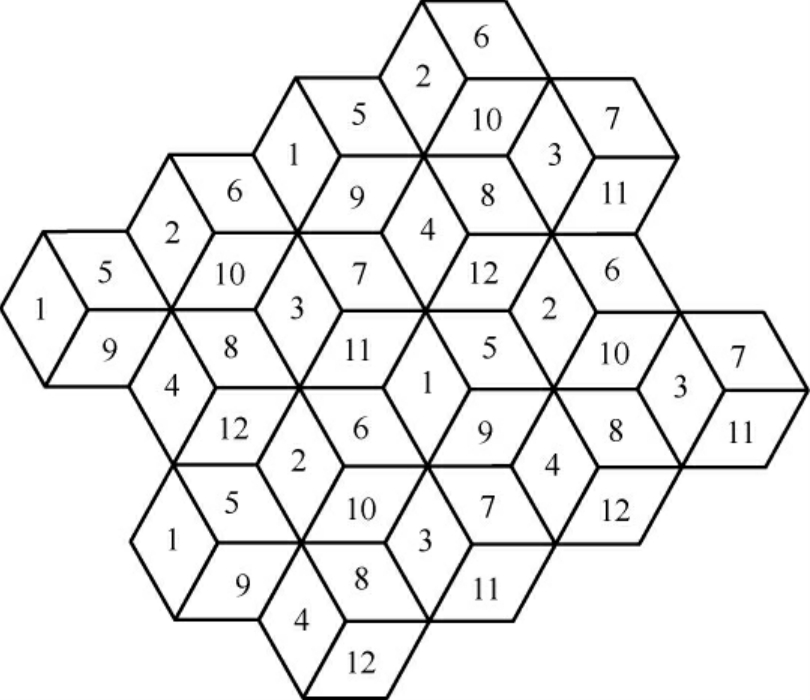

图2．21　4×3频率复用模式

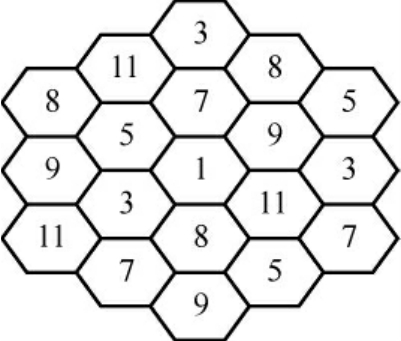

图2．22　7组复用模式

在话务密度高的地区，应根据需要适当采用新技术提高频谱利用率。可采用的技术主要有：同心圆小区覆盖技术、智能双层网技术、微蜂窝技术等。

考虑到微蜂窝的频率复用方式与正常的频率复用方式不同，在频率配置时，可根据需要保留出一些频率专门用于微蜂窝。

无论采用无方向性天线或方向性天线，无论采用哪种复用方式，基本原则是考虑不同的传播条件、不同的复用方式及多个干扰等因素后必须满足干扰保护比要求。

6．干扰保护比

在进行频率配置时需要满足的干扰保护比要求见表2．4。

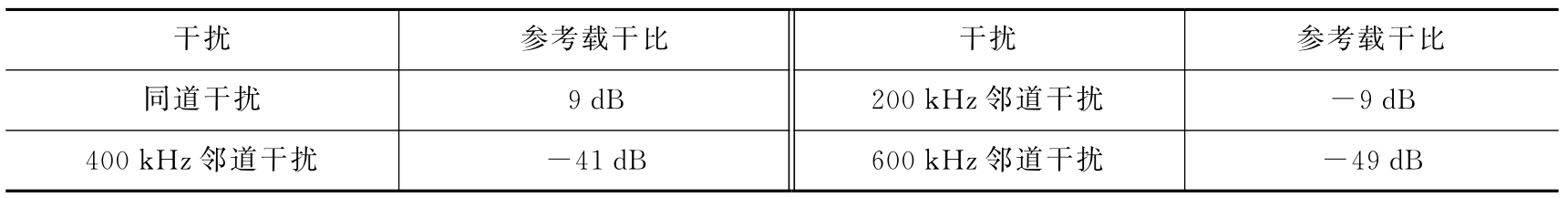

表2．4　干扰保护比要求

7．保护频带

保护频带设置的原则是确保数字蜂窝移动通信系统能满足表2．4的干扰保护比要求。

当一个地方GSM1800系统与其他GSM1800系统的频率相邻时，应考虑系统间的相互干扰情况，留出足够的保护频带。
