2．2．3　GSM网络结构

GSM移动通信网的组织情况视不同国家和地区而定，地域大的国家可以分为三级（第一级为大区（或省级）汇接局，第二级为省级（地区级）汇接局，第三级为各基本业务区的MSC），中小型国家可以分为两级（一级为汇接中心，另一级为各基本业务区的MSC）或无级。我国的GSM网络采用三级网络结构。

1．移动业务本地网的网络结构

全国划分为若干个移动业务本地网，原则上长途编号区为一位、二位、三位的地区可建立移动业务本地网，每个移动业务本地网中应相应设立HLR，必要时可增设HLR，用于存储归属该移动业务本地网的所有用户的有关数据。每个移动业务本地网中可设一个或若干个移动业务交换中心MSC（移动端局）。

在移动业务本地网中，每个MSC与局所在本地的长途局相连，并与局所在地的市话汇接局相连。在长途局多局制地区，MSC应与该地区的高一级长途局相连。如没有市话汇接局的地区，可与本地市话端局相连，如图2．8所示。

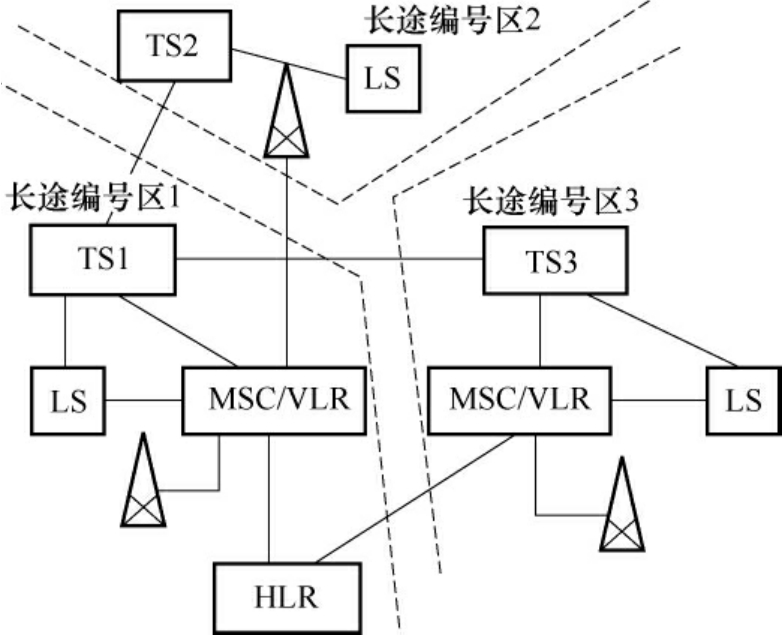

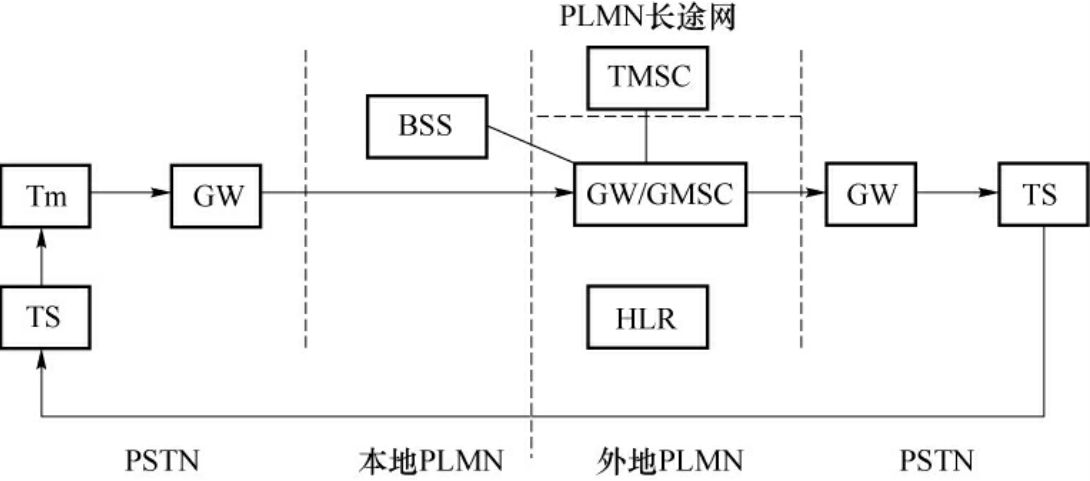

图2．8　移动业务本地网由几个长途编号组成的示意图

一个移动业务本地网可只设一个移动交换中心（局）MSC，当用户多达相当数量时也可设多个MSC，各MSC间以高效直达路由相连，形成网状网结构。移动交换局通过网关局接入到固定网，同时它至少还应和省内两个二级移动汇接中心连接，当业务量比较大的时候，它还可直接与一级移动汇接中心相连，这时，二级移动汇接中心汇接省内移动业务，一级移动汇接中心汇接省级移动业务。其典型的组网方式如图2．9所示。

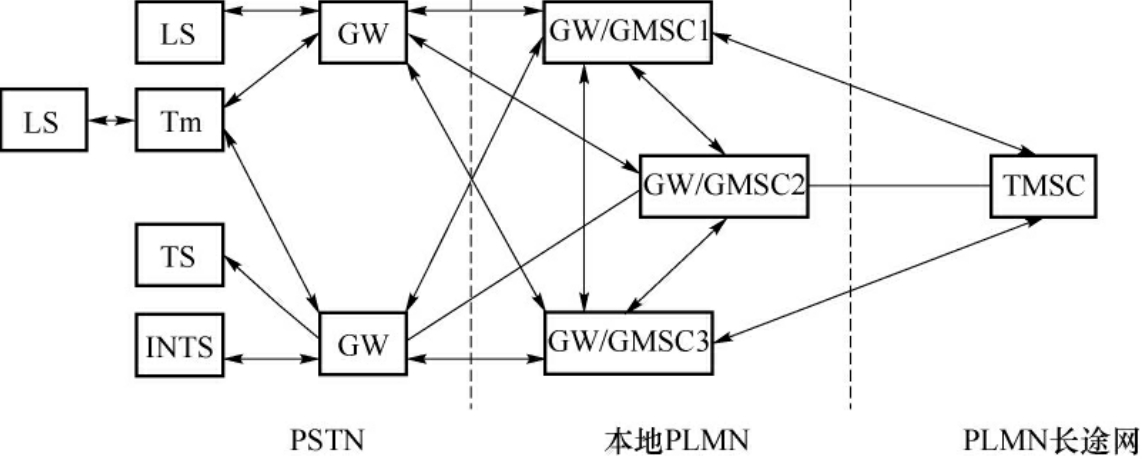

图2．9　移动本地网组网图（MSC较少）

根据各地方不同情况，也有由于用户数量少本地未建MSC的情况，其组网方式如图2．10所示，也有用户数量大进行大规模组网的情况，其组网方式如图2．11所示。

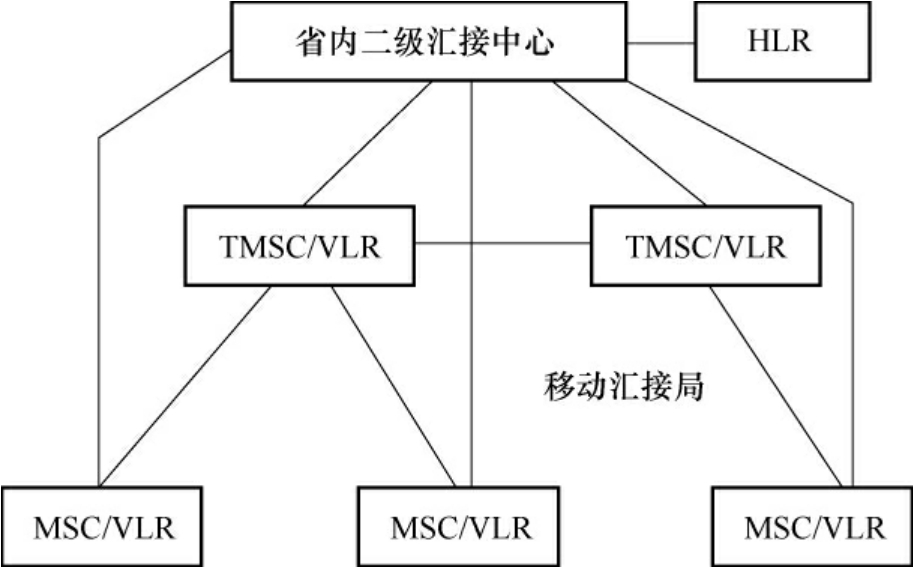

图2．10　移动本地网组网图（本地未建MSC）

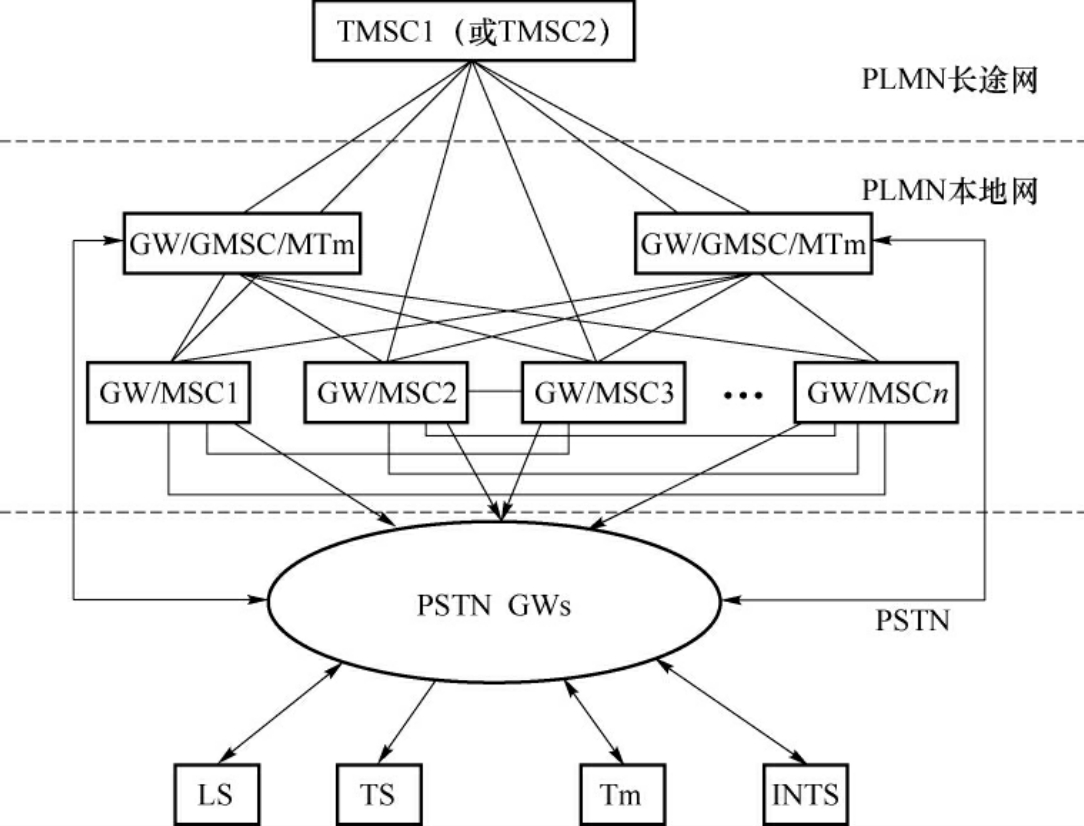

图2．11　移动本地网组网图（大规模组网）

2．省内数字公用陆地蜂窝移动通信网络结构

省内数字公用陆地蜂窝移动通信网由省内的各移动业务本地网构成，省内设有若干个二级移动业务汇接中心（或称为省级汇接中心）。二级汇接中心可以只作汇接中心，或者既作端局又作汇接中心的移动业务交换中心。二级汇接中心可以只设基站接口和VLR，因此它不带用户。

省内数字蜂窝公用陆地蜂窝移动通信网中的每一个移动端局，至少应与省内两个二级汇接中心相连，也就是说，本地移动交换中心和二级移动汇接中心以星形网连接，同时省内的二级汇接中心之间为网状连接，如图2．12所示。

图2．12　省内数字公用蜂窝移动通信网的网络结构

3．全国数字公用陆地蜂窝移动通信网络结构

我国数字公用陆地蜂窝移动通信网采用三级组网结构。在各省或大区设有两个一级移动汇接中心，通常为单独设置的移动业务汇接中心，它们以网状网方式相连；每个省内至少应设有两个以上的二级移动汇接中心，并把它们置于省内主要城市，并以网状网方式相连，同时它还应与相应的两个一级移动汇接中心连接，如图2．13所示。

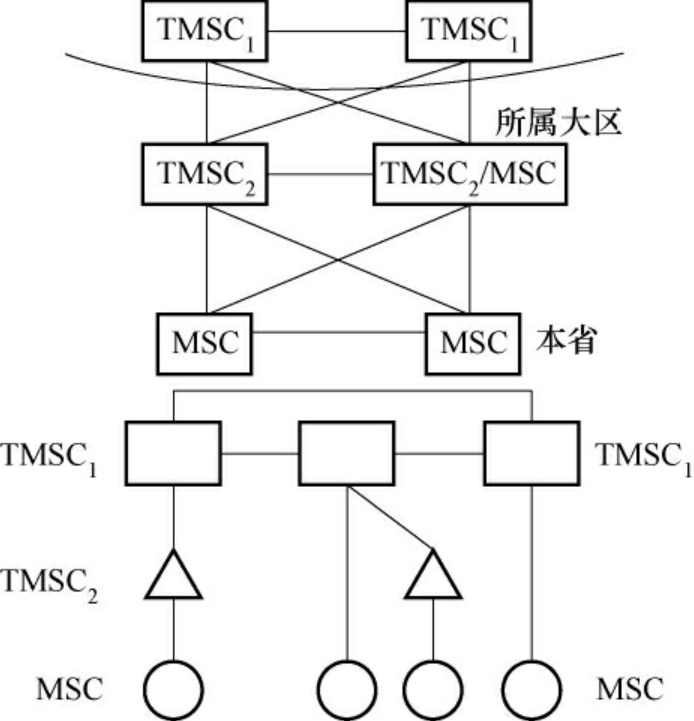

图2．13　二三级混合结构

4．移动信令网

（1）移动信令网结构

七号信令网的组建也和国家地域大小有关，地域大的国家可以组建三级信令网（HSTP、LSTP和SP），地域偏小的国家可以组建二级网（STP和SP）或无级网，下面以中国GSM信令网为例来作一介绍。

在中国，信令网有两种结构，一是全国七号信令网；二是组建移动专用的七号信令网，是全国信令网的一部分，它最简单、最经济、最合理，因为七号信令网就是为多种业务共同服务的，但随着中国移动和中国电信的分营，中国移动建有自己独立的七号信令网。

我国移动信令网采用三级结构（有些地方采用二级结构），在各省或大区设有两个HSTP，同时省内至少还应设有两个以上的LSTP（少数HSTP和LSTP合一），移动网中其他功能实体作为信令点SP。

HSTP之间以网状网方式相连，分为A、B两个平面；在省内的LSTP之间也以网状网方式相连，同时它们还应和相应的两个HSTP连接；MSC、VLR、HLR、AUC、EIR等信令点至少要接到两个LSTP点上，若业务量大时，信令点还可直接与相应的HSTP连接。

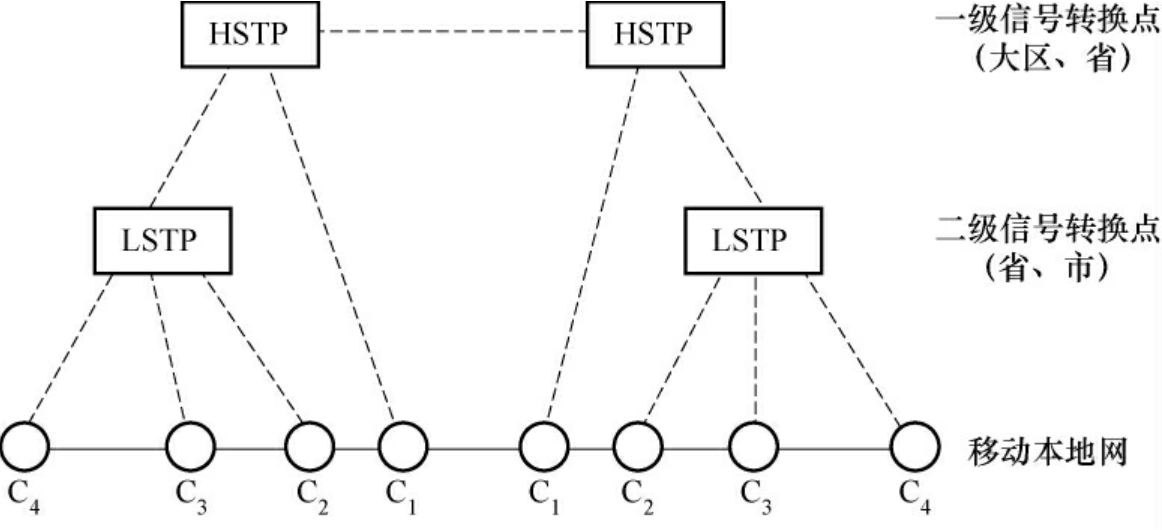

图2．14　大区、省市信令网的转接点结构

（2）信令网的编址方案

在信令网中对每个信令点分配独立于电话网编号的编码，供信令消息在信令网中选择路由使用。为了便于信令网的管理，国际信令网和各国国内信令网彼此独立，国内信令网采用全国统一的编号。

①国际信令网编码方案

ITU－T在Q．708建议中规定了国际信令网信令节点的编码计划。国际信令网的信令点编码采用14位的二进制数进行编码，采用三级的编码结构，见表2．1。

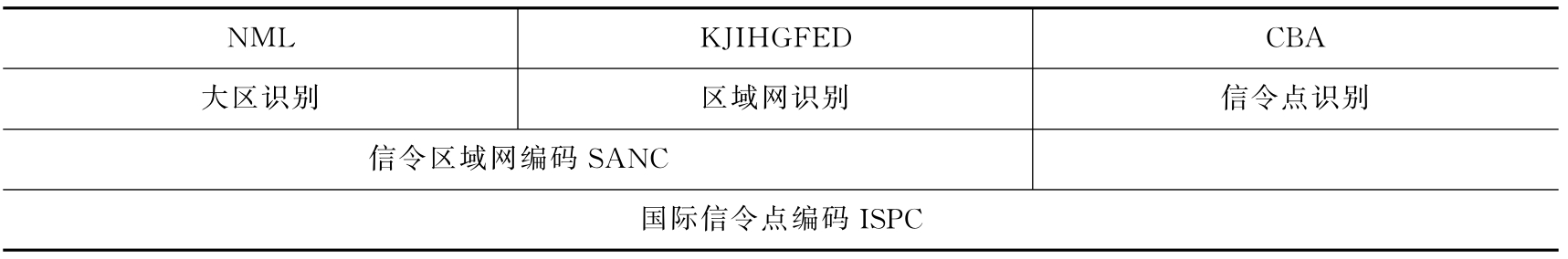

表2．1　国际信令网信令点编码格式

其中大区识别码是用来识别世界编号大区，用NML三位码来标识；区域网识别用来识别世界编号大区内的区域网，用K至D八位码来标识；信令点识别用来识别区域网内的信令点，用CBA三位码来标识。

N～D十一位码称为信令区域网编码（SANC），每个国家至少占有一个SANC。SANC用Z－UUU的十进制来表示，Z为大区识别，UUU为区域网识别。我国大区号为4，区域网编码为120，因此我国的SANC为4－120。

②各国国内信令网编码方案

各国国内信令网根据各自的具体情况可以采用独立的编址方案，其中我国的国内信令网采用24位的信令点编址方案，见表2．2。

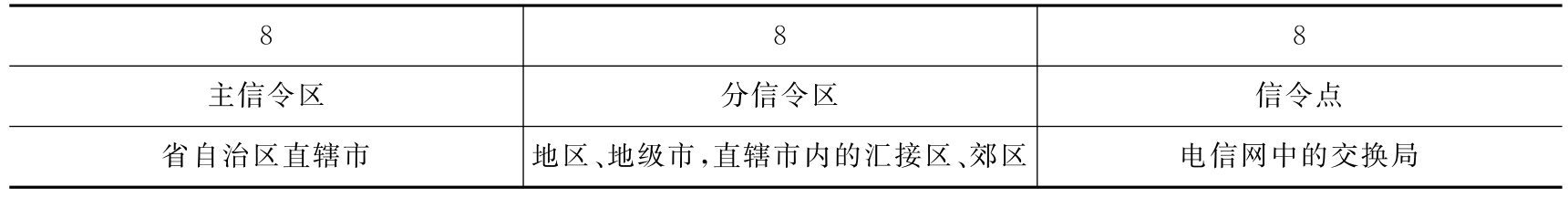

表2．2　我国国内信令网信令点编码格式

我国七号信令点的24位编码包含三部分：主信令区编码、分信令区编码和信令点编码，各部分均为8位。其中主信令区原则上以省、直辖市、自治区为单位编排；分信令区以省、自治区的地区、地级市或者直辖市的汇接局为单位编排。
