秦、汉陶瓷

秦始皇嬴政13岁继王位，后兼并六国，一统天下，始称皇帝。将以往各藩王制度废弃，分天下为郡县，但至二世胡亥，各处大乱，刘邦起事，破秦灭楚，立国为汉。

秦始皇嬴政在即位之始便倾天下之力大兴土木，建造大规模的阿房宫和陵园。所以，砖、瓦等建材和宫殿内所需陶瓷器皿大量烧造。1974年在秦始皇陵东侧出土的大量与真人等大的陶制兵马俑，就是秦始皇陵墓陪葬品的一部分。从已发掘的三个俑坑情况可以看出当时的烧陶水平，数量巨大，仅仅挖出一个角落，就有千万之巨。制作精湛，神态各异，造型生动，工艺成熟，如此巨大的作品，几乎没有变形、开裂的问题，原材料使用当地泥土，凝结性、可塑性强。这一时期的窑炉建设，为适应大量烧制建筑用陶和像兵马俑那样的大型物件，使窑室规模增大，普遍增加了一至三倍。窑炉所设烟囱多已移到后部。特别值得一提的是，这一时期出现了窑床前高后低（约为7°的坡度）的特殊设计，是一项创造性改革，使窑室内温度不均的问题得以改善。

中国陶瓷史上的一个重要转折点发生在汉朝时期。汉朝所制器物的表面被广泛施釉，有学者认为是受罗马及欧洲人制造琉璃技术的影响，因为当时的人们与上述地区有着密切的贸易往来。

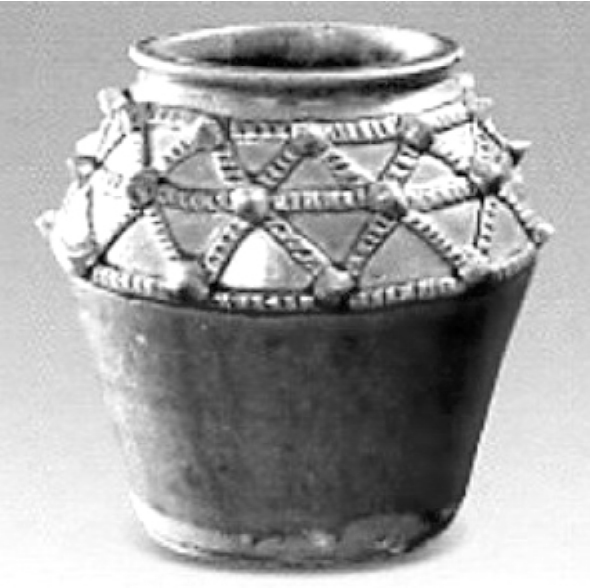

越窑青釉绳索纹罐·东汉

到了汉朝，大家比较重视墓葬，从而成了习俗，殉葬品力求丰富而精细，被称为“明器”，它与祭器之别在于它是专门供死者在阴间所用而非为生者用具。陪葬品中除少量石质品、金属制品、木质漆器以外，被大量使用的为陶制品，因为这种材质可历千年而不腐败。除饮食所用的器皿外，大量模拟生活场景，加以缩微，如陶制的楼阁、仓房、灶台、兽圈、车马、井台、奴仆等等，营造虚幻环境供死者享用。明器当中的壶、尊、盆、罐之类器皿，一般都在素坯之外敷设一层粉彩，并不与胎体相融，稍摩擦便脱落；小型生活场景模型，外表都施加绿色低温铅釉，这种铅釉有毒性已被当时人们所知晓，所以在日常生活用品中并不使用。对陵墓的重视，使这一时期出现了一种特殊建材“圹砖”。“圹”就是指墓穴，圹砖体积较大，内部为空心，外表饰有图案，可连续排列，也可独立成为画面。砖面图案是模具拓印而成的，这是后世陶瓷器表面印花工艺的雏形。此外，在汉朝陶器当中，瓦当的艺术成就也非常突出。

汉朝陶瓷造型不仅浑厚而且饱满，许多器型模仿铜器造型。器物表面施釉烧成温度约在950℃～1 000℃之间，为低温釉，所以今天所见到的汉器表面出现有细微碎纹。到汉朝为止，我国北方使用的馒头窑已基本达到比较完善的地步。在南方，此时已出现比较成熟的龙窑，增大窑室的面积，同时也缩短了器物的烧成时间。

我国最早的色釉是在商周时期出现的，色釉是与器物本身一起烧成的高温釉。到了汉朝，人类成功地发明了低温铅釉，即以铅的化合物为基本助熔剂，在700℃左右烧成。釉的着色剂为铜和铁，前者烧出翠绿色，后者则呈现棕红或黄褐色。铅釉釉层清澈透明，表面平整光滑。

在陕西汉武帝时期墓葬中首次发现了汉代的铅釉陶，这是目前所见最早的釉陶，汉宣帝时期逐渐增多，到东汉则风行一时，在当时汉朝境内都有使用。目前，黄河流域及湘江、赣江以北地区的汉墓中均有铅釉陶出土。这些铅釉陶全是殉葬品，器型有鼎、盒、灶、作坊、楼阁、奁磨、井、仓、壶、碉堡及牲畜圈舍等。如果仔细观察，某些铅釉器物的表面，还有一层银白色的光泽，我们称之“银釉”。它的形成是由于铅釉陶在地下长期埋葬的过程中，釉中的某些物质被水和碳酸气腐蚀分解而出现的层状沉积物。这种银釉有的呈明显鳞片状，有的则呈有珍珠光泽的粉末状。当器物受腐蚀严重时，器表釉层往往被银釉代替，有的还深及陶胎。

汉朝釉陶与原始瓷有很大的区别，首先在于它们分属陶、瓷两个范畴，胎、釉特征有明显差异，两汉釉陶的胎是陶土不是瓷土，胎质疏松，吸水率在10%以上；其次二者器型也不同，前者用以制作明器，后者则多为实用器。现在铅釉的赝品时常出现，一与真品相比就可发现：其胎质过细，有的呈粉红色或黄色，有的以砖红色涂料涂抹于胎体上，用水一擦，色彩即可脱落。某些赝品器表的银釉，是以涂抹盐酸的方法而制成，在放大镜下观察与真正的银釉结构完全不同。汉朝铅釉技术的发明有着非常重要的意义，它不仅为唐三彩的出现扫清了障碍，而且也为釉上彩的发展打下了坚实的基础。
