4.1　FANUC 0i系统数控机床面板及功能

4.1.1　CRT／MDI标准操作面板及功能

1.CRT／MDI标准操作面板

FANUC 0i数控系统操作面板位于显示器窗口的右侧，如图4－1和图4－2所示。

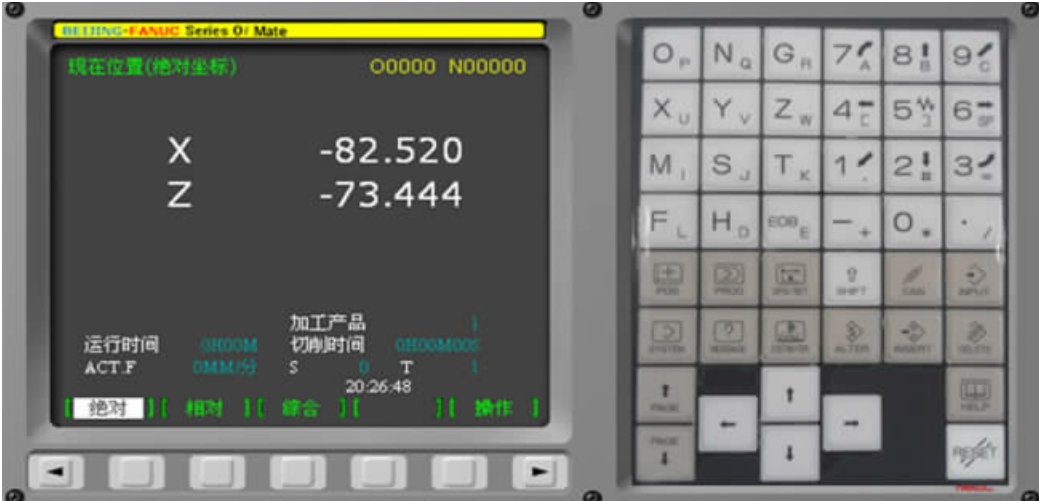

图4－1　FANUC 0i数控（车床）机床操作面板

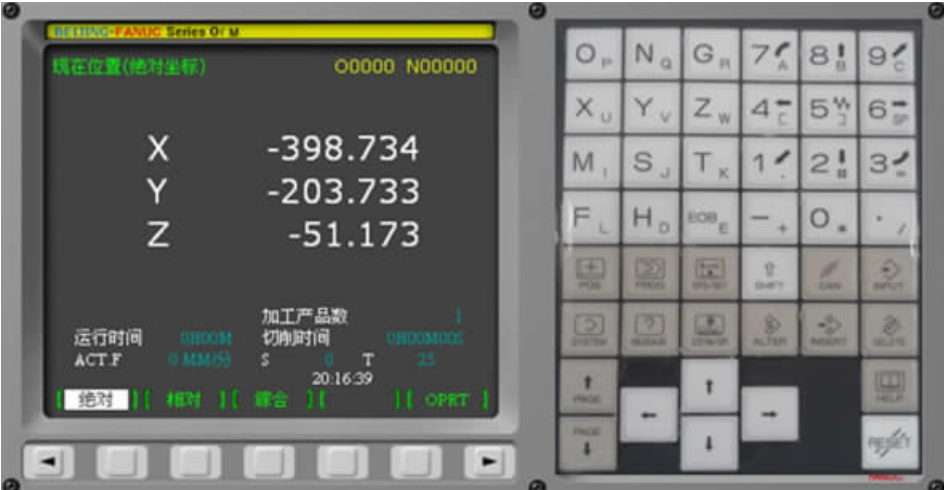

图4－2　FANUC 0i数控（铣床）机床操作面板

2.系统操作面板区域功能位置分布

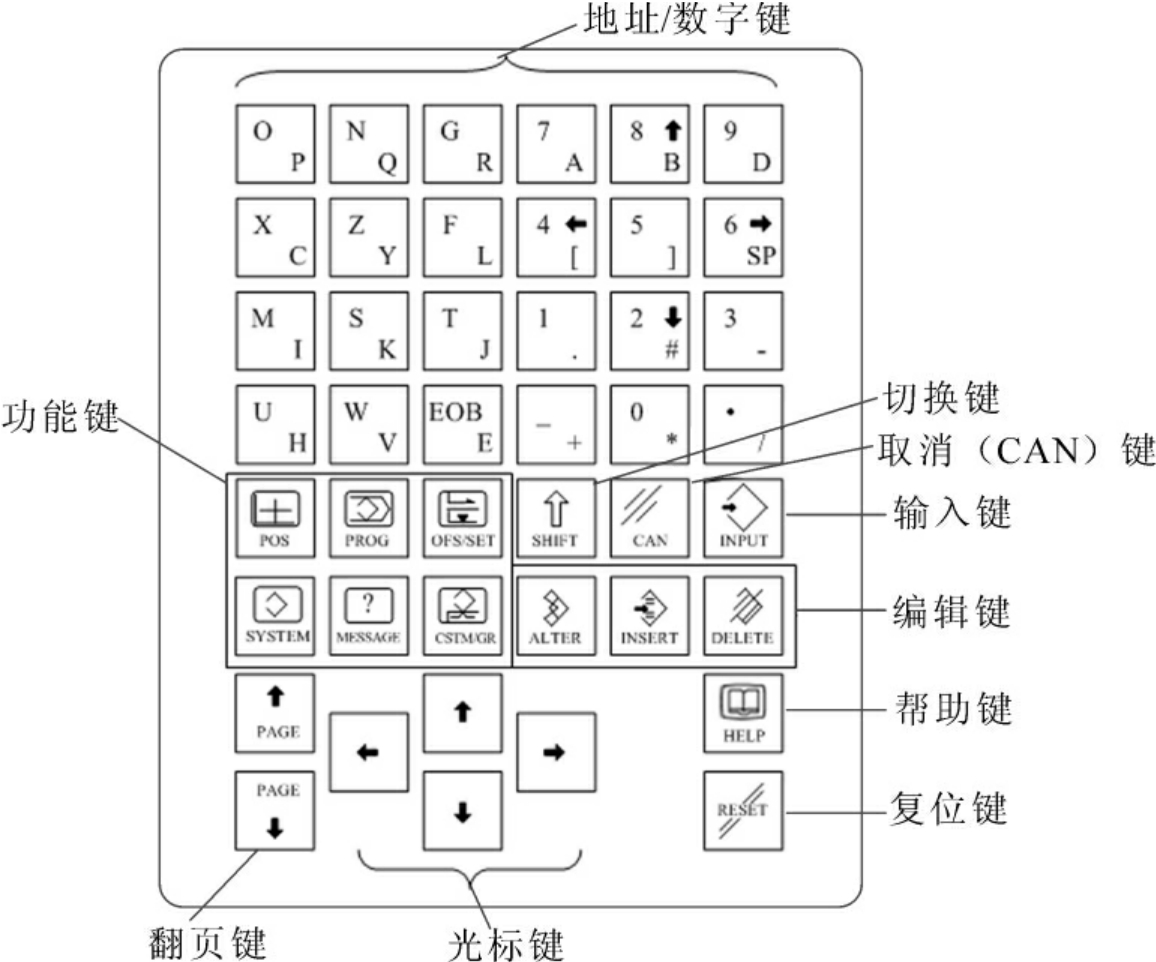

系统操作面板区域功能位置分布如图4－3所示。

图4－3　系统操作面板区域功能位置分布

3.FANUC 0i系统操作面板上各功能键含义

FANUC 0i系统操作面板上各功能键含义如表4－1所示。

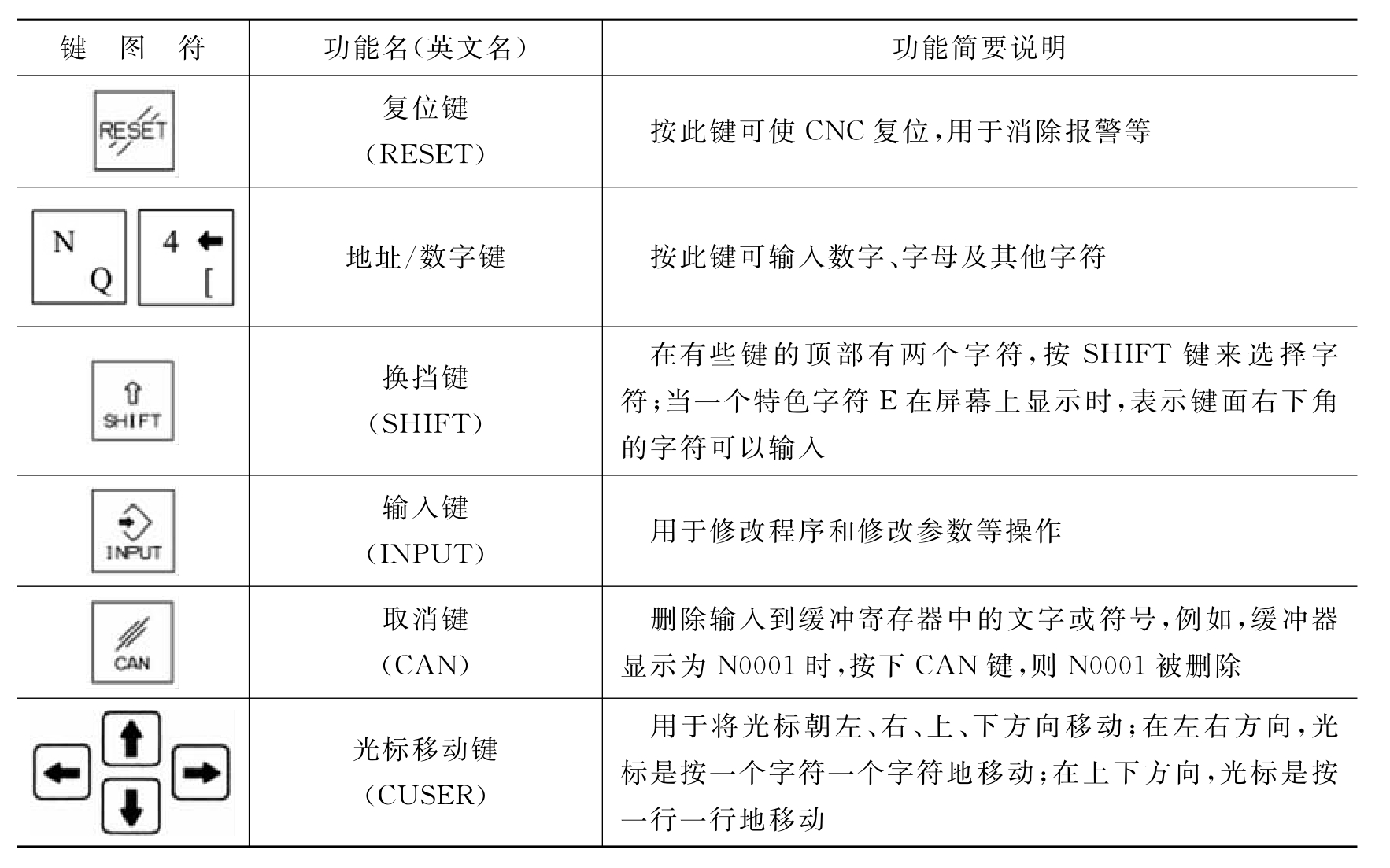

表4－1　FANUC 0i系统操作面板上各功能键含义

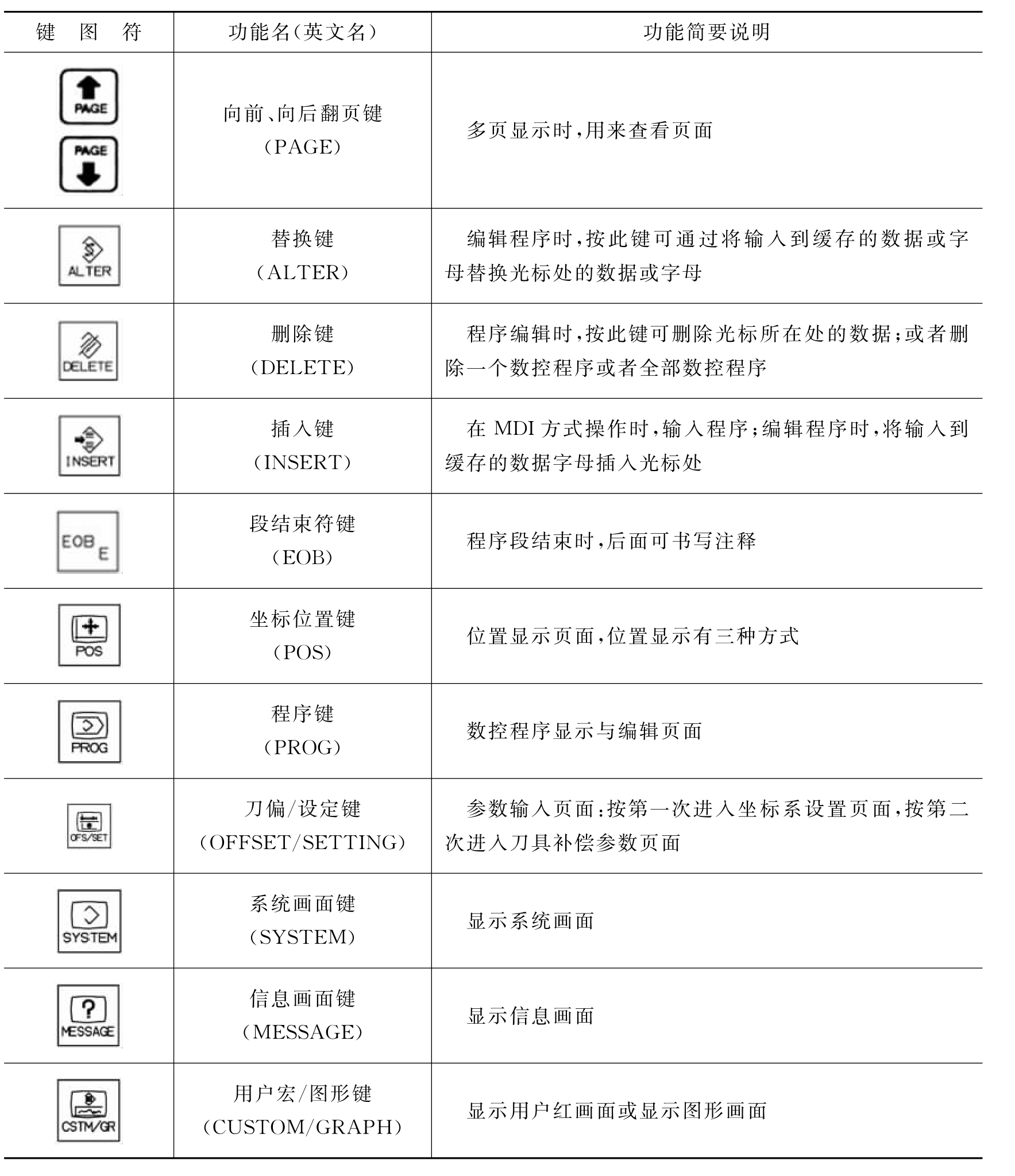

续表

4.1.2　FANUC 0i系统数控机床控制面板及功能

机床控制面板位于窗口CRT显示窗口下方，主要用于控制机床运行状态，由方式选择键（或旋钮）、轴移动、快速＆主轴等多个部分组成，如图4－4和图4－5所示。

注意：铣床和车床控制面板的差别就在于【方式选择】，铣床的【方式选择】是通过旋钮来选定，车床则是通过每一个按键来选定。

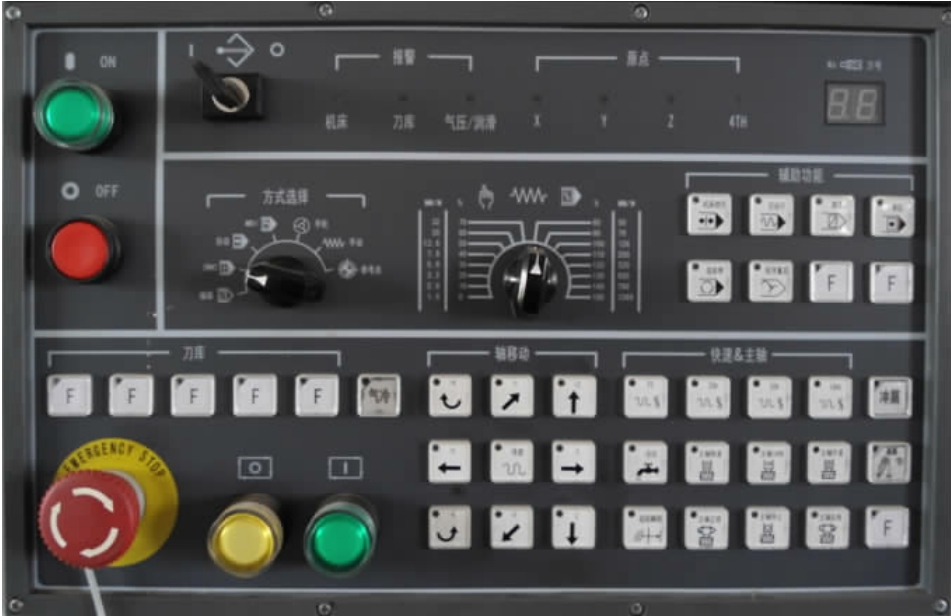

图4－4　数控铣床控制面板

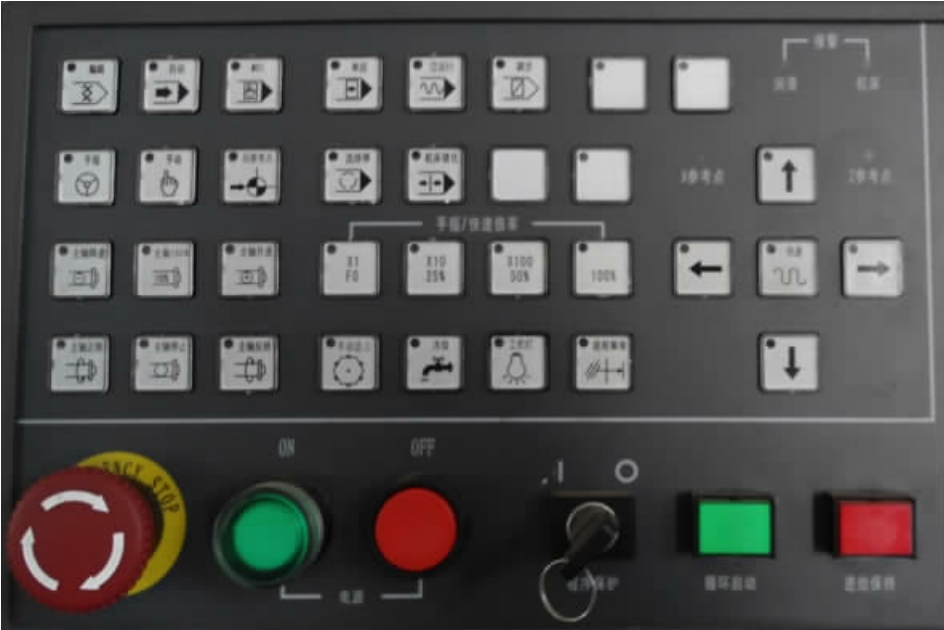

图4－5　数控车床控制面板

FANUC 0i系统机床控制面板上各功能键的具体含义如下。

1.操作方式选择

FANUC 0i系统有7种操作方式选择，在数控车床控制面板上，有7个方式选择按键；在铣床控制面板上，通过旋钮来选择各种操作方式。

车床控制面板7个方式选择按钮分别介绍如下。

：程序编辑模式。

：手动数据、程序输入。

：程序自动加工模式。

：程序单段加工模式。

：手摇工作方式。按下此键，手轮手柄旋转有效。

：手动工作方式。按下此键，控制面板上的【＋X】、【－X】、【＋Z】等移动轴键有效。

：回参考点。按下此键，再按【＋X】、【＋Z】或【＋Y】键，刀架或导轨自动回到机床零点。

铣床控制面板方式选择旋钮介绍如下。

：旋钮上白色方向箭头指向哪种方式，哪种方式即有效。

2.程序运行控制开关

：程序运行开始；模式选择旋钮在“自动”和“MDI”位置时按下有效，其余时间按下无效。

：程序编辑锁定开关，置于位置时可编辑或修改程序。

3.机床主轴运动控制

：主轴正转。

：主轴反转。

：主轴停止。

：机床锁定开关，在自动运行开始前，按下【机床锁定】键，再按【循环启动】键，系统继续执行程序，显示屏上的坐标轴位置信息变化，但不输出伺服轴的移动指令，因此机床停止不动，用于校验程序。

：紧急停止旋钮，机床运行时，在危险或紧急情况下按下【急停】键，CNC进入急停状态，进给及主轴运动立即停止工作。

：进给倍率修调开关。
