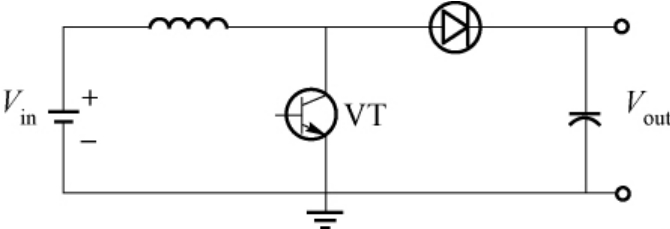

基本电路图如附图2-1所示，假定电路中间的开关（三极管或者MOS管VT）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面分充电和放电两个过程来说明这个电路。

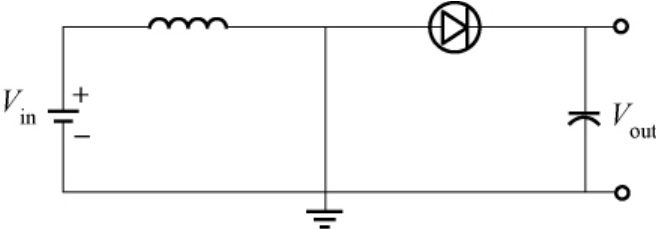

在充电过程中，开关闭合（三极管VT导通），等效电路如附图2-2所示，开关（三极管VT）处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。

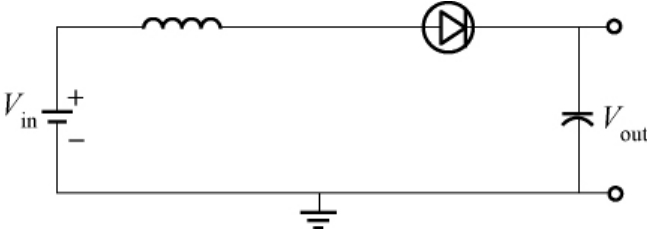

如附图2-3所示是当开关断开（三极管VT截止）时的等效电路。当开关断开（三极管VT截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢地由充电完毕时的值变为0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了，升压完毕。

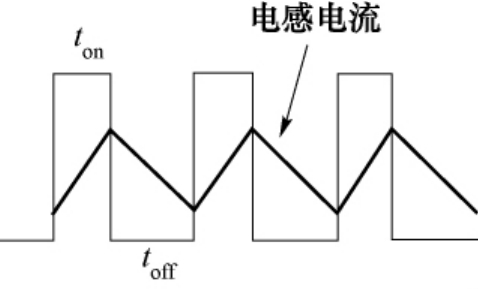

升压过程就是一个电感的能量传递过程。充电时，电感吸收能量；放电时，电感放出能量。如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。如附图2-4所示为电感电流的变化。

2.升压模块原理图和PCB

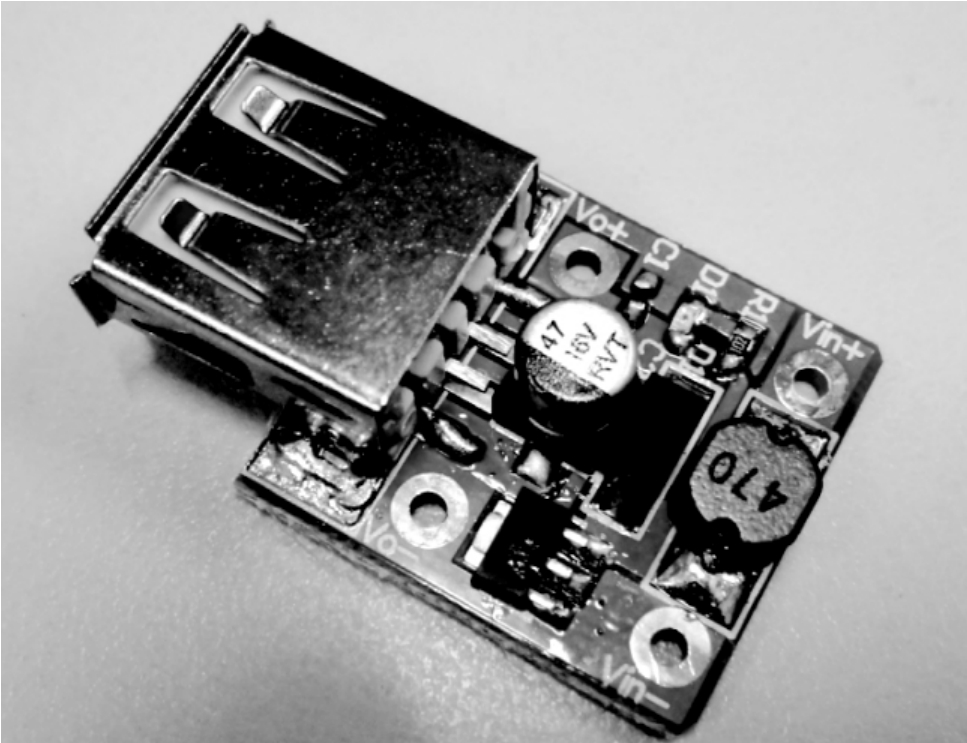

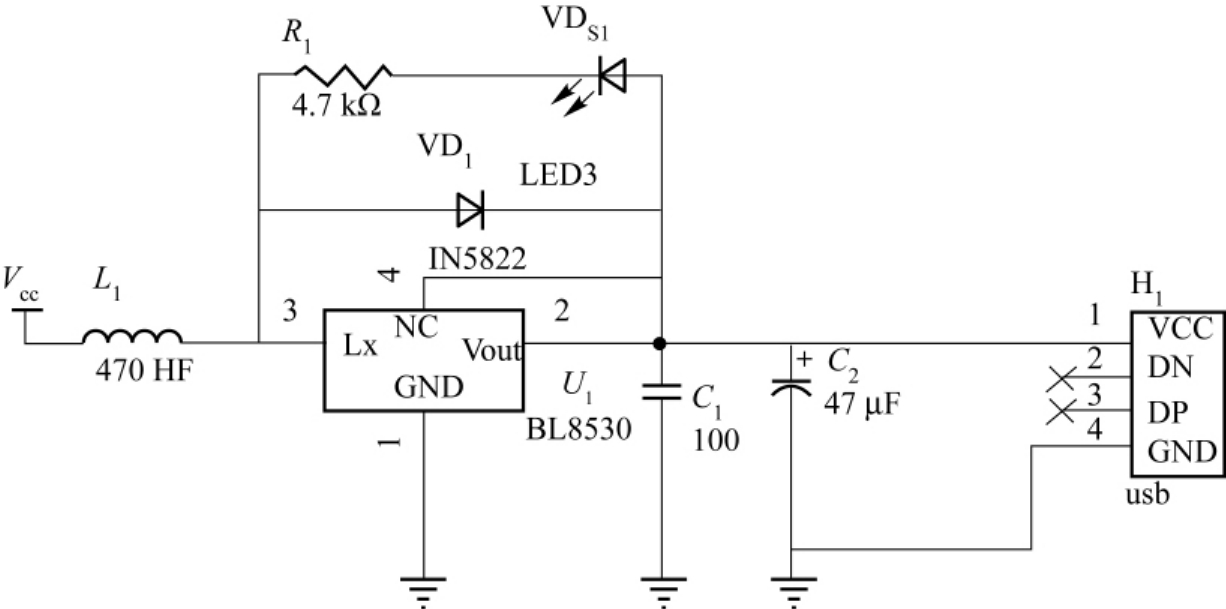

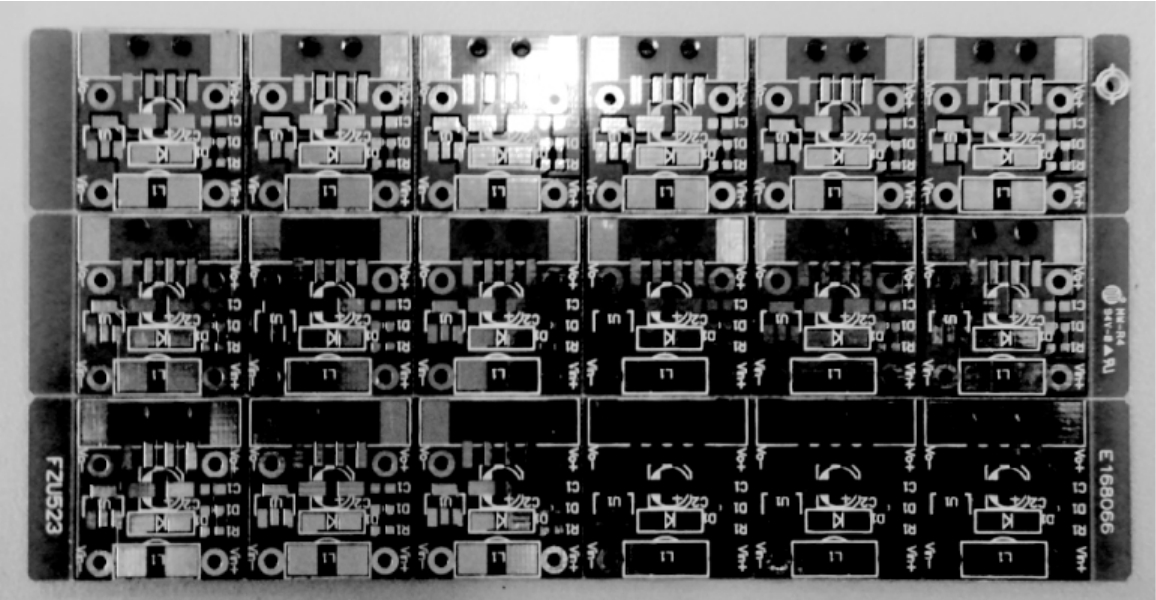

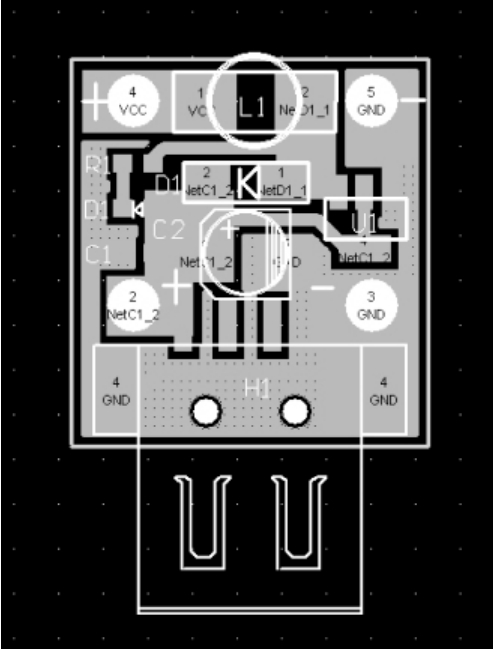

升压模块原理图如附图2-5所示，PCB图如附图2-6所示，PCB板如附图2-7所示，升压模块实物如附图2-8所示。

①工作电压：1.0～5V。

②LED灯警告：1.0～3.7V。

③输出电压：5.6V。

④输出电流：＜＝500mA。

⑤输入方式：V_in＋输入正极，V_in-输入负极。

⑥输出方式：标准USB或V_o＋正极输出，V_o-负极输出。

⑦载能力强：当V_IN＝3.0V，V_OUT＝3.3V时，I_OUT＝650mA。

⑧工作指示：LED指示根据输入电压1.0～3.7V从最亮到熄灭，接负载LED指示灯亮。

⑨面积大小：线路板为22mm×20mm，带USB头为29mm×20mm。
