贴片式电子元件（SMD）在电子产品中大量使用，是现代电子技术的发展与应用最明显的特点，有取代直插式电子表元件（DIP）的趋势。对电子产品维修人员，尽快掌握贴片式电子元件检测技术是有必要的，现结合多年的维修经验，谈谈在这方面的一些技巧。

1.制作测量利器，单手操作，轻松快捷

贴片式电子元件越来越小，电路板上元件很紧密，普通的表笔很多时候无法在路测量，拆下来不好拿捏，例如，一不小心掉到地上，就很难找到。古语说“工欲善其事，必先利其器”，经过多次实践后发现用绘图用的圆规改造成专用的测量工具，完全可以胜任贴片式电子元件电路中的各种测量。

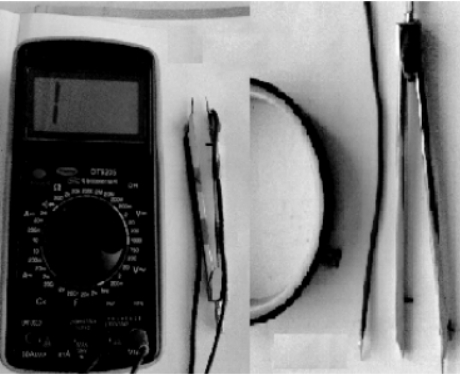

制作方法：把一根万用表的表笔去掉原来的表针，线头焊在圆规细长的针上，然后用耐热透明胶布把针裹一圈，为了绝缘并可用在高温环境中，装配好后并用胶布裹好；目的是为了使这个针与圆规架绝缘。如附图1-1所示。

把万用表的另一根表笔也去掉原来的表针，并剥出一段铜丝把，旋松圆规另一插针处的螺钉，把铜丝卡入后旋紧螺钉，手持部分要充分绝缘。

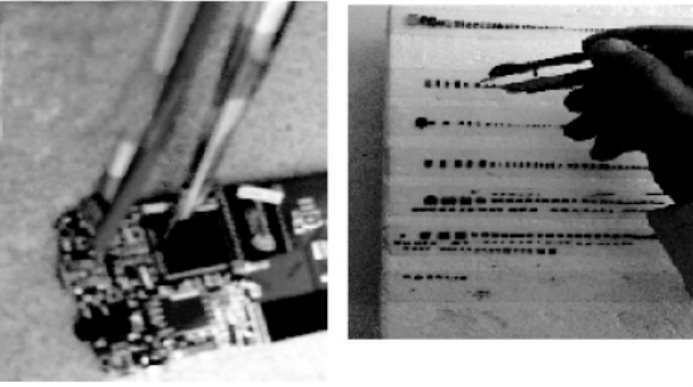

维修过程中的在路测量可以做到见缝插针了，例如，手机维修时无处下笔的苦恼再也不会有了，引脚很密的地方也可以下笔测量，并且一只手就可以操作。如附图1-2所示。

2.贴片式电容的检测

测量之前要了解和注意以下几点。

①数字万用表的蜂鸣挡表针上有2.5V左右的直流电压，红正黑负（红表笔是电流流出端），电阻挡是表针上的电压，为0.5V左右，红正黑负；所以用蜂鸣挡表在路测量（如手机CPU附近测量）有可能导致CPU损坏，因为有的CPU工作电压仅为1.5V，甚至更低，0.5V左右不足以让硅材料二极管导通，用电阻挡测这种二极管正反电阻都是无穷大的。

②指针表的电阻挡除“R×10k挡”电压为11V左右外，其它挡约为1.5V左右，并且是黑正红负，极性与数字表相反，输出电流能力比数字表强，11V已超过贴片电容的额定电压，要慎用。测量之前，先撕一条现两面胶贴在一个浅底的泡沫塑料盒内，把要测试的电子元件贴在两面胶上，测量过程中如果掉落，也在盒底，不至于到处找。

有了特制表笔，用指针表与普通电容一样测它的充放电现象，也可以把表笔的两个插柱改为两个插片，插入数字表的“CX”电容测试插座中测电容值；在维修中如果只作好坏判断，可以用数字表的蜂鸣挡给电容充电，然后换成电压挡测量电容上的电压，看是否有保持现象，如有，就基本认为被测电容有储存电荷功能，测试速度很快。其他两端器件，如电阻、电感、二极管的测量，与DIP器件一样进行测试，在此不再重叙，SMD器件的检测难点就在三端器件。

3.复杂元件的检测

SMD三端器件有普通三极管、数字晶体管（带阻三极管）、二极管、场效应管、稳压管，以及手机翻盖检测管（如10E，12E），只有充分了解它们的封装及各自的测量方法，做到心中有数，维修时才能准确地判断。

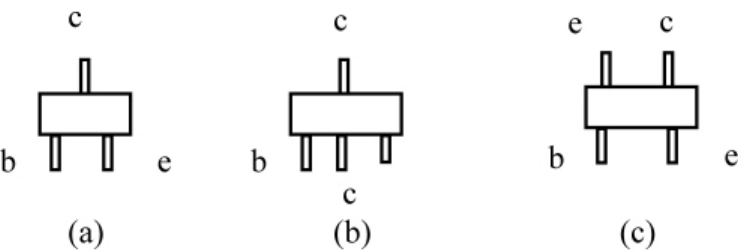

三极管有3个电极的和4个电极的，如附图1-3所示。

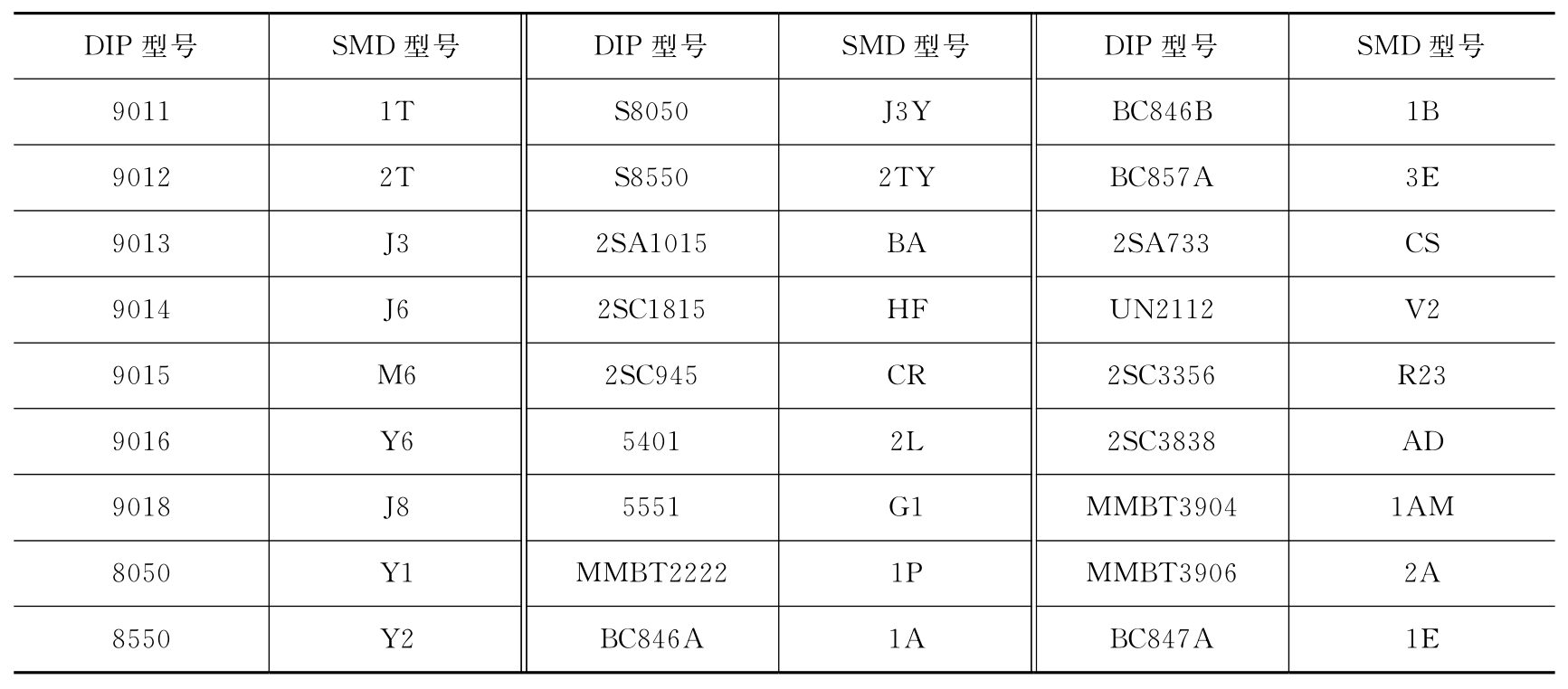

因为电极符号相同的两个电极直接导通相当于一个电极，在手机中锗材料三极管占多数，用数字表的二极管挡测量三极管的两个PN结的好坏，以及C极与E极能不能导通，这样有两个读数为0.2V左右且合乎封装规范的是普通三极管，如果要作进一步判断，用指针表类似DIP（直插式）测量。由于SMD很小，型号常用代码表示，常见的如附表1-1所示。

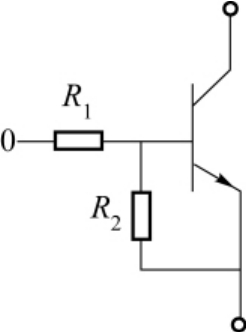

数字晶体管常作开关使用，例如，手册中标注4.7kΩ＋10kΩ，表示R₁是4.7kΩ，R2是10kΩ，如果只含一个电阻，要标出R₁还是R2。如附图1-4所示。

手机中常见的如DTA143（代码93，R1，4.7kΩ）、MUN5213（代码8C，47kΩ＋47kΩ），测量时会发现电阻明显偏大，不要误判为损坏。

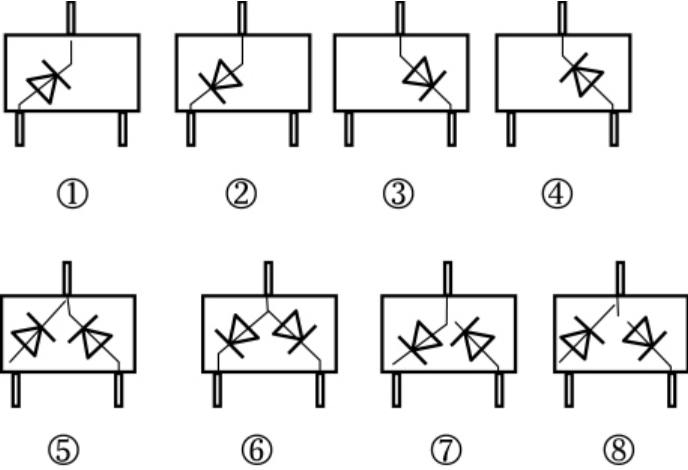

二极管内部结构很多，如附图1-5所示。

例如印记为A11表示1脚为阳3脚为阴，内含一个二极管，A15为共阳3阳，内含2个二极管，电子技术发展很快，这只是一般规律，碰到疑难要用表仔细测量区分。

贴片场效应管的测量，一般电路中使用结型场效应管（JEFT）和加强型N沟道MOS管居多，并且MOS管D与S之间加有阻尼二极管，G与S之间也有保护措施，如附图1-6所示。结型场效应管的测量用指针表的红黑表笔对调测量G、D、S，除了黑笔接D、红笔接S有阻值以外，其他的接法都没有阻值。如果测量到某种接法阻值为0，使用镊子或表笔短接G、S放电，然后再测量。N沟道电流流向为D─→S（高电压有效），P沟道电流流向为S─→D（低电压有效）。手机开机电路中有P沟道管子，低电平开机，JEFT主要用于高频信号放大，如MMBFJ309LT1（N沟道，代码为6U），用于小信号放大的是MMBF54S7LT1（N沟道，代码为M6E）。

4.片状稳压IC与复合三极管

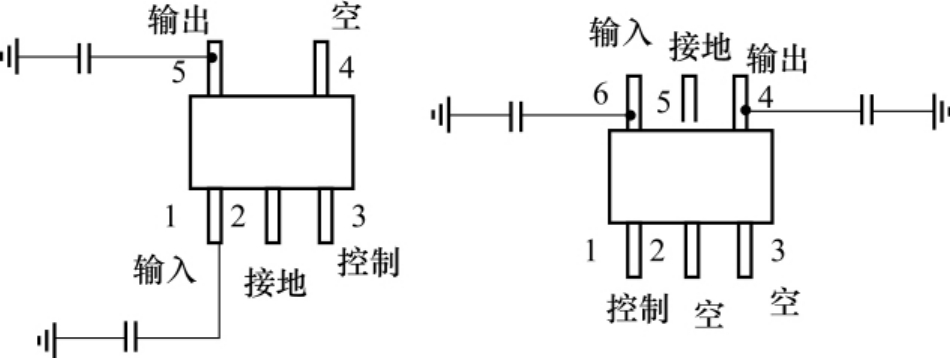

片状稳压IC器件如附图1-7所示，是低压差（LDO）器件，在手机电路中使用较多，表面有电压标称值，如P48表示稳压输出为4.8V，18P表示输出1.8V，常见的还有2.8V、3.0 V、1.5V等，片状稳压IC与复合三极管在电路中很好区分，稳压IC的输入与输出脚都接有电容，在电路板上很容易找到，片状稳压IC比复合三极管厚。

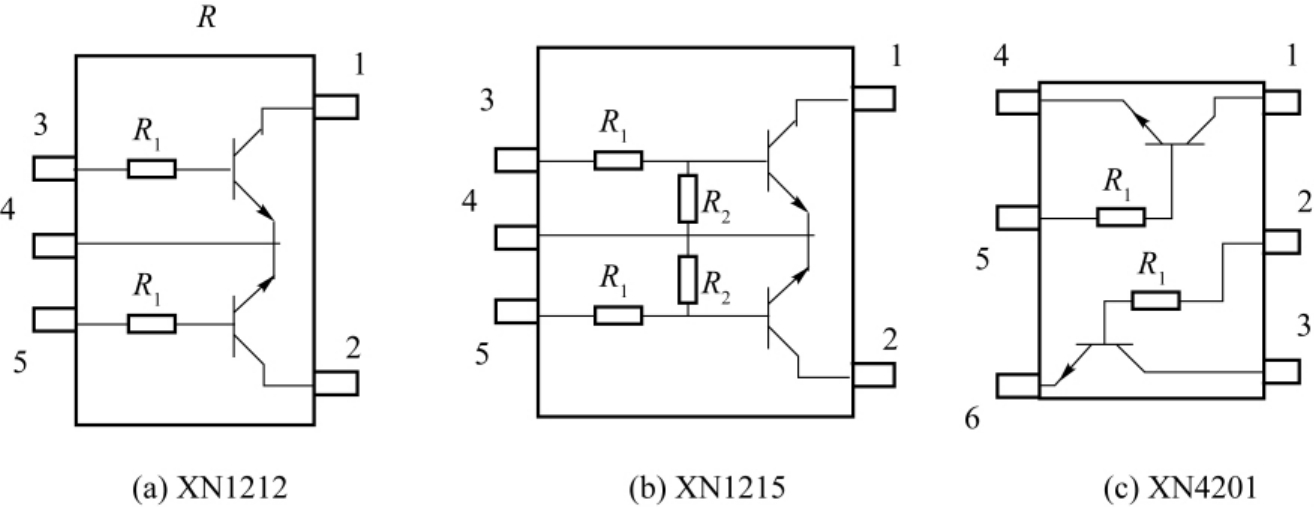

复合三极管内部结构很多，有不带阻的，周围有较多小电容、小电阻；有带阻的，周围有小电容。如果是其他器件，如二极管组、稳压二极管组，周围没有小电容。
