1.3.4.4.3 9.4.3　修整及检查

9.4.3　修整及检查

所有的元器件焊接好并不意味着已经是大功告成，用斜口钳将元件脚修理整齐，仔细察看所有的焊点是否有虚焊、漏焊，以及元器件的方向是否有焊错。如图9-28所示。这么一个流程下来后，最小系统就焊好了。接下来可以通电调试。最小系统板焊好后整体实物图如图9-29所示。

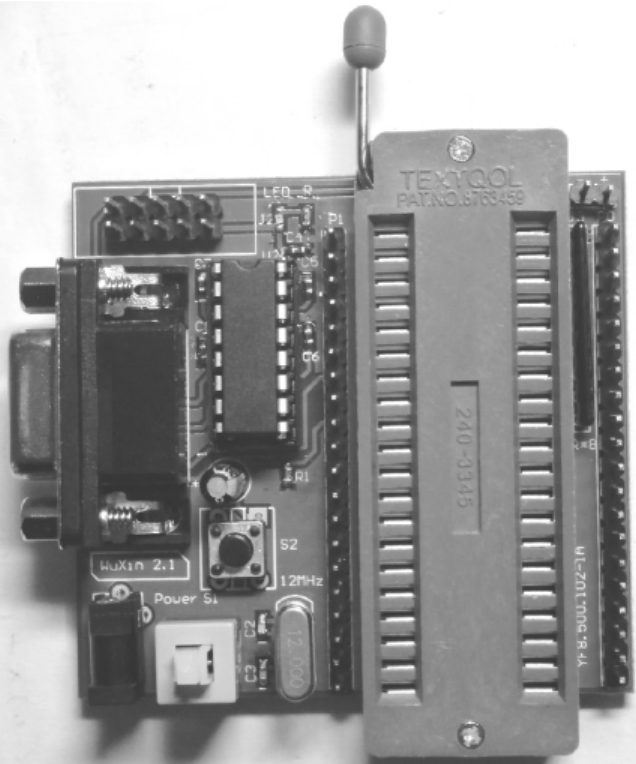

图9-28　检查焊点

图9-29　整体实物
