1.3.3.8.3 8.8.3 调试

8.8.3 调试

把电流表串接在VT2的集电极回路上,调整R6,使VT2集电极的电流在6~8mA之间。用导线短接C4两端,电流表指针如果有变化,说明电路已经开始振荡。找一台调频接收机,调节调谐旋钮,在没有信号输入的地方,接收机会发出“沙沙”响。如果能够找到“沙沙”响声消失的地方,说明有信号输入。这时候用手触摸C4或者L1振荡频率就会改变,“沙沙”响声又会出现,表明电路确实起振,并且振荡频率在接收机能够接收到的88~108MHz的范围内。如果找不到“沙沙”响声消失的地方,或者这个地方和调频台重叠,就要调换C4、C5的容量,或者改变L1线圈的长短。

高频振荡器调好后,把电流表串接在VT1的集电极回路上,调整R2使VT1集电极电流等于1mA。这时候对着话筒讲话,或者放送音乐,调频接收机应该能够接收到。最后调整R1,使电容话筒得到合适的极化电压,直到接收机发出响亮而清晰的声音为止。

主要元件清单如表8-5所示,电路参考PCB版图如图8-15所示。

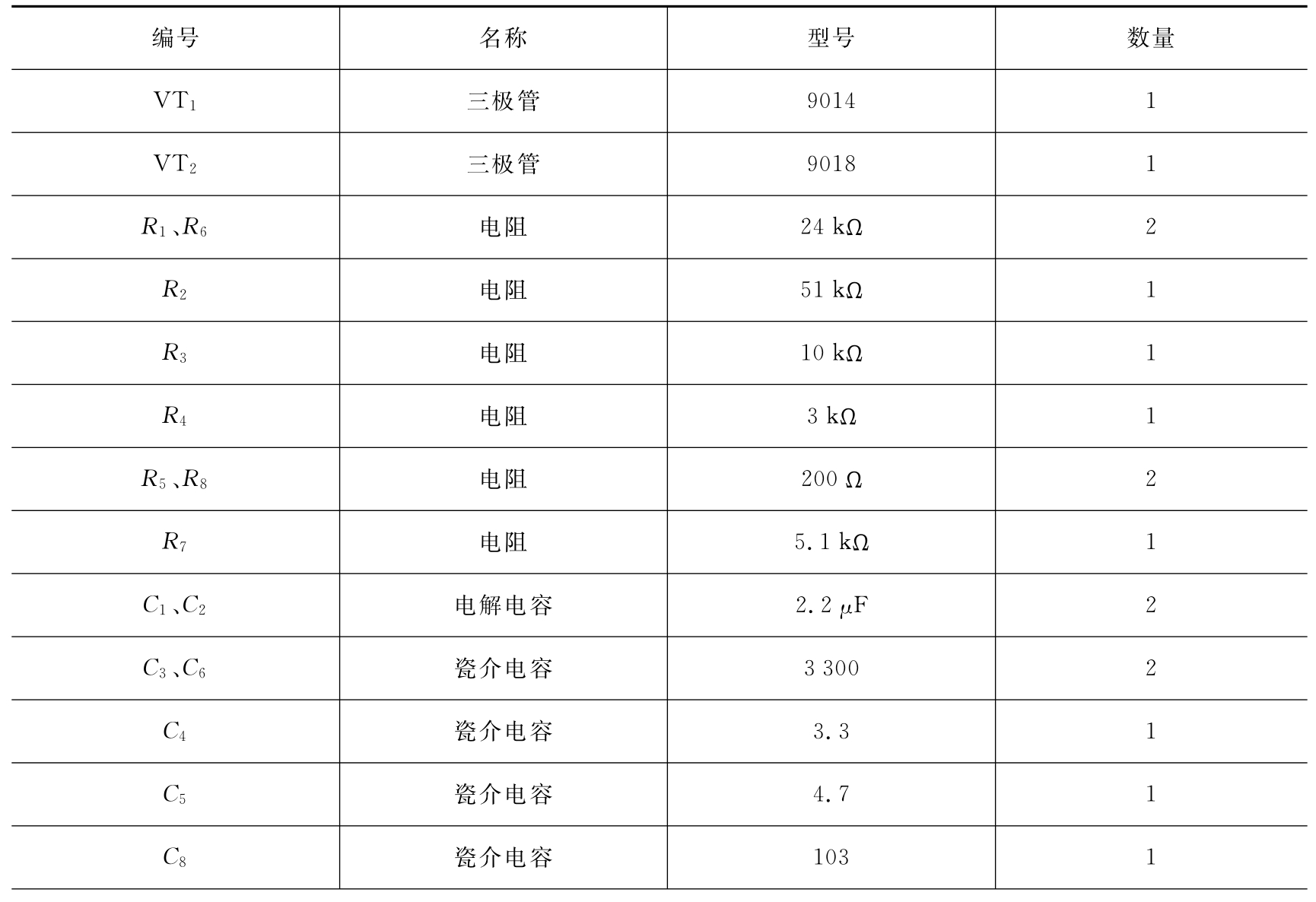

表8-5 主要元件清单

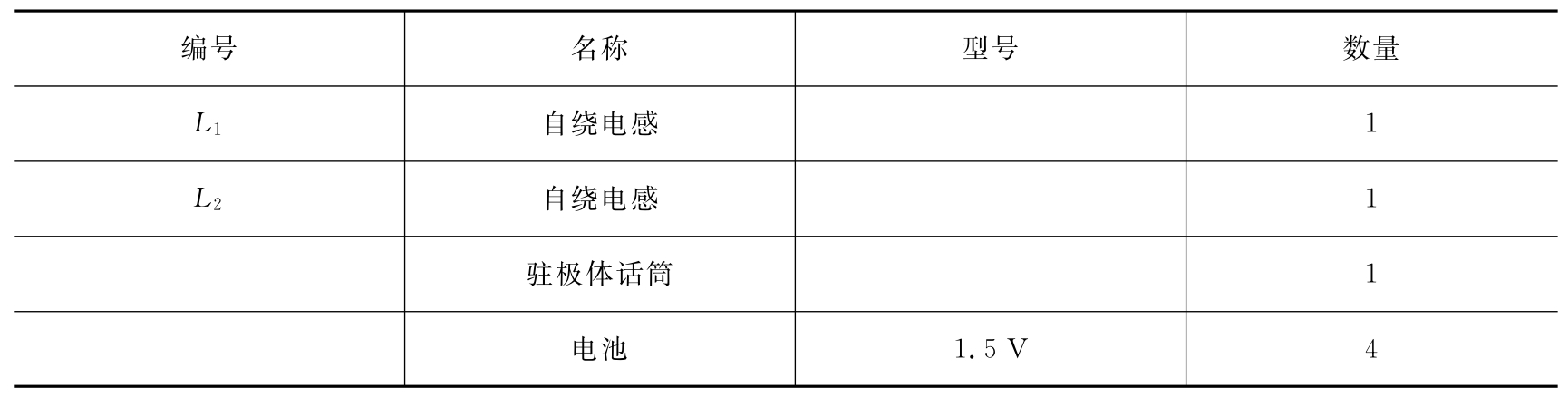

续表

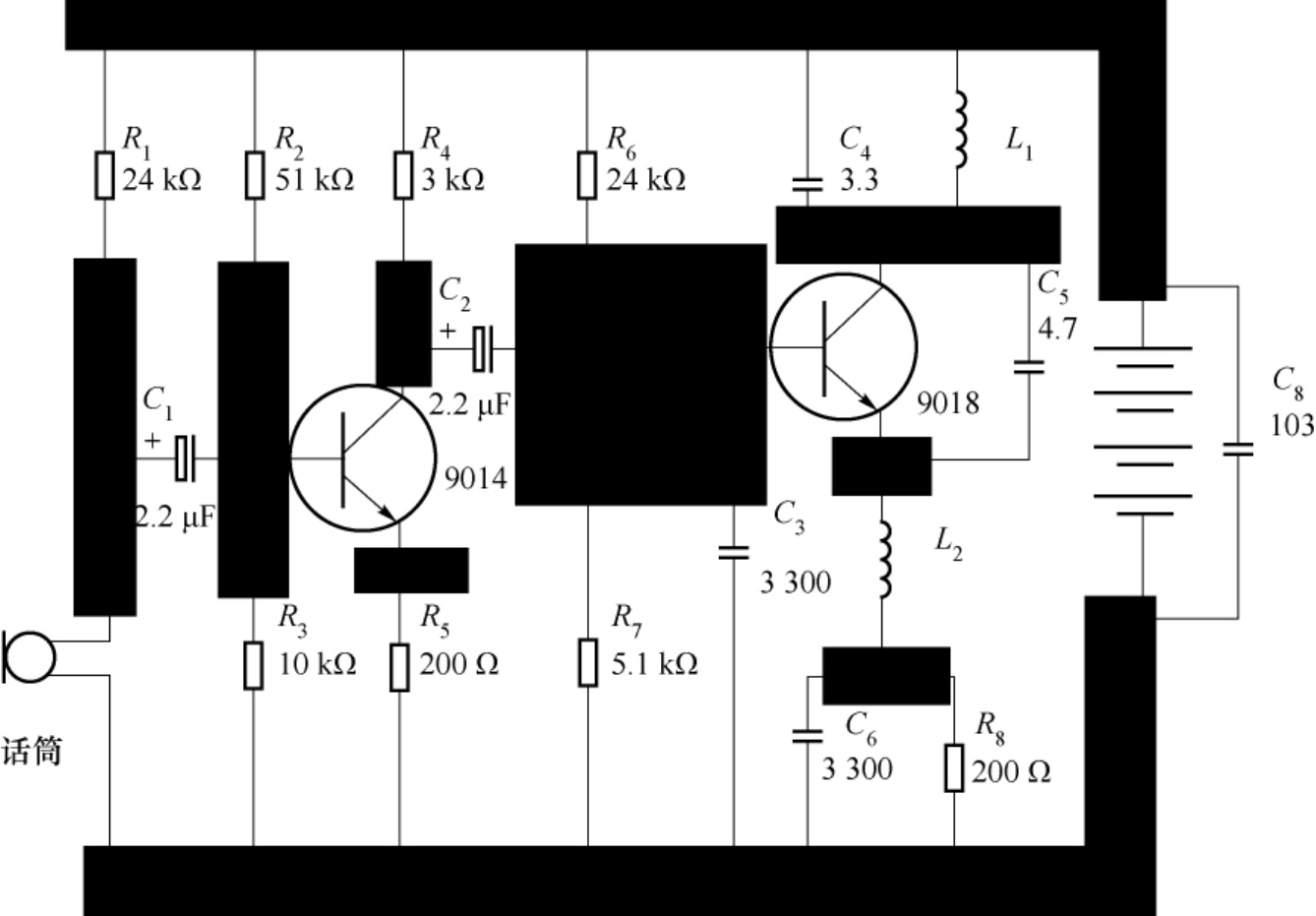

图8-15 无线话筒电路参考PCB版
