8.6.1　电路原理

电路原理图如图8-9所示。

此电路由译码显示部分和继电器控制部分组成。继电器控制电路的原理如下：当电源开关S₅闭合时，继电器J₄处于常态，线V₀接到电源正极，这时无论按下S₁、S₂、S₃中的哪一个，都会使数码管显示出相应数字，同时相应的继电器J₁、J₂、J₃动作，从而锁住显示，这样即使按键松开，显示仍会保持；注意VD₁₃、VD₁₄、VD₁₅的接入使得无论哪一个首先导通，都会使J₄动作，J₄的动作将导致线V₀失去与电源的连接，这样后面按下的按键将不再起作用。

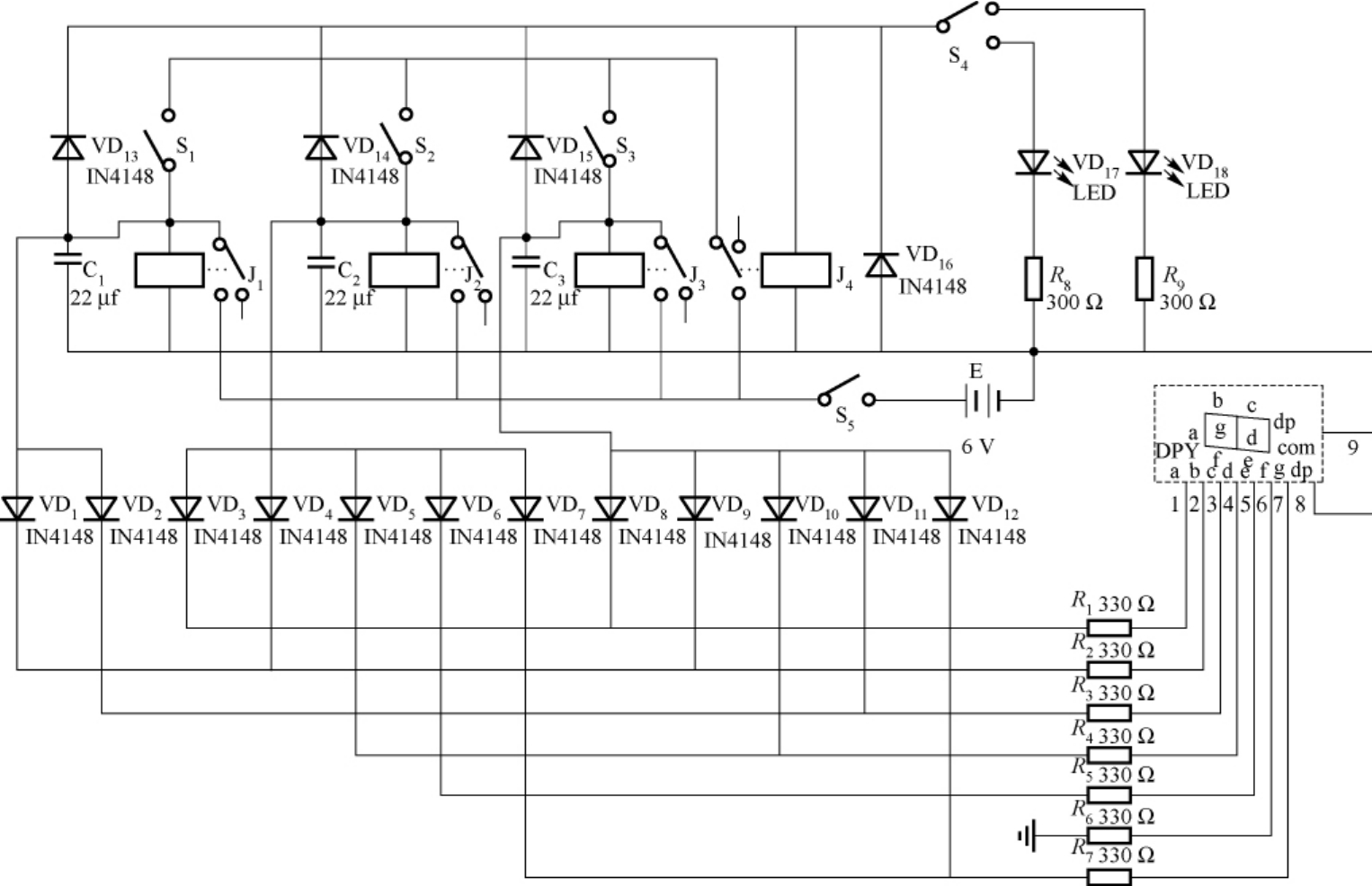

图8-9　用继电器制作的简易抢答器

注意J₄使线V₀失去与电源连接的动作往往会比J₁、J₂或J₃的自锁动作要快，因为电磁继电器的动触点必须先离开常闭触点，再经过一段时间后才能与常开触点接通。这样往往会导致J₁、J₂或J₃不能自锁。为解决此矛盾，在继电器J₁、J₂、J₃的线圈两端并联电容器C₁、C₂、C₃，使其线圈电压能保持若干时间（约几十到上百毫秒），以维持继电器的自锁。

开关S₄与继电器动作无关，S₄由主持人控制，由不同颜色的发光二极管提示是否在抢答阶段。
