1.3.2.5.3 7.5.3　电路焊接、组装

7.5.3　电路焊接、组装

按照图7-23所示进行组装，组装之前要测试各个元件。如图7-24所示为78/79系列集成稳压电路管脚。

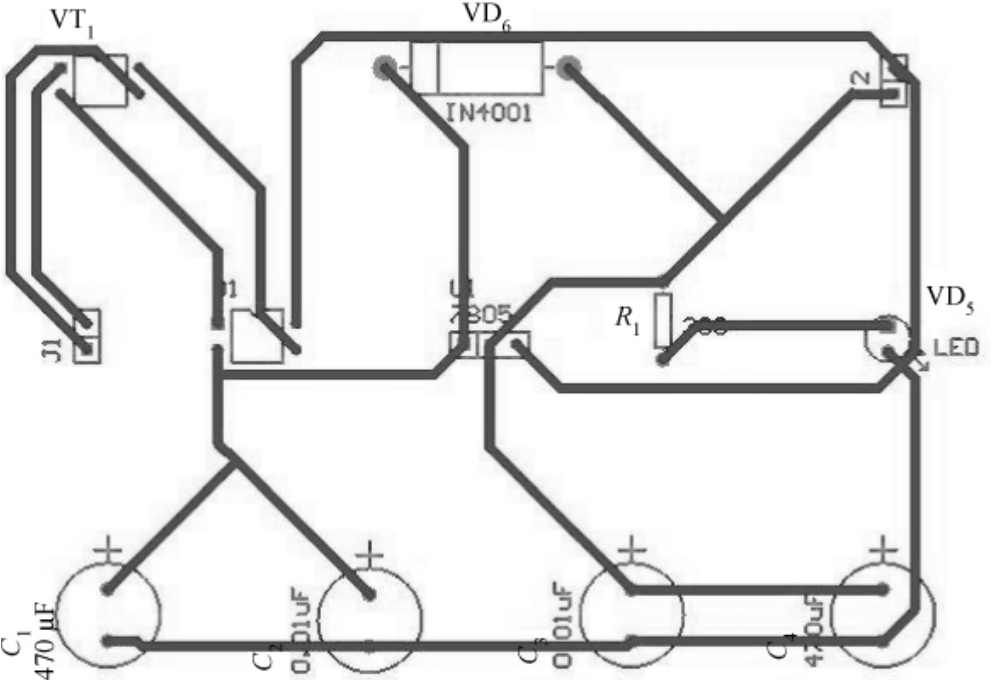

图7-23　集成稳压电路印制电路板及元件位置

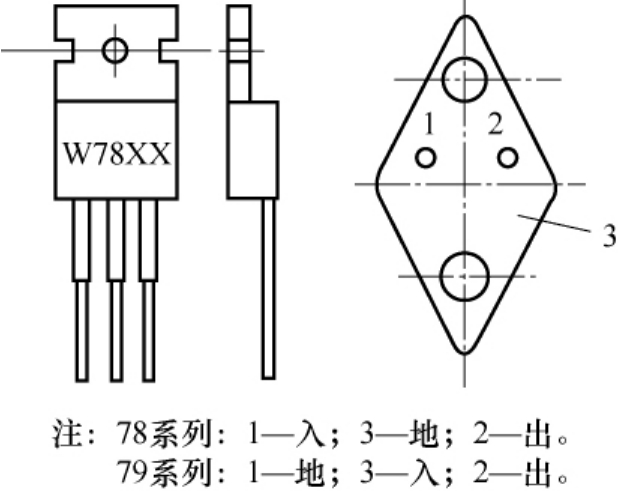

图7-24　78/79系列集成稳压电路管脚

一般变压器和电源插座要求外接，不要直接安放在电路板上，变压器初级线圈的外接处应包扎好，不得裸露，以免触电。二极管VD₁～VD₄及VD₆采用IN4001～IN4007均可，注意二极管极性不要接反，VD₁～VD₄也可用整流桥代替。集成电路7805有各种封装，注意各种封装的引脚接法不同。C₁和C₄采用电解电容，电解电容也有极性要求，不要接反，C₁和C₄容量≥100μF即可，电容C₁、C₂的耐压要大于25V，C₃、C₄的耐压要大于16V。
