6.10　实践：手工焊接

6.10.1　分立元件的焊接与考核

目的　练习元件的焊前处理，练习焊接电路板，焊接考核。

器材　40W内热式电烙铁、万能板1块、1/8瓦小电阻50只。

其操作步骤如下。

（1）焊前处理

①将印刷电路板铜箔用细砂纸打光后，均匀地在铜箔面涂一层松香酒精溶液。若是已焊接过的印制电路板，应将各焊孔扎通（可用电烙铁熔化焊点焊锡后，趁热用针将焊孔扎通）。

②将50只电阻器引脚逐个用小刀刮亮后，分别镀锡。

（2）焊接

①将电阻插入印制电路板小孔。从正面插入（不带铜箔面）。电阻引脚留3～5mm。

②在电路板反面（有铜箔一面），将电阻引脚焊在铜箔上，控制好焊接时间为2～3s。若准备重复练习，可不剪断引脚。将50只电阻逐个焊接在印制电路板上。

（3）检查焊接质量

50个焊点中，符合焊接要求的有几个？将不合格的焊点重新焊接。

（4）将电阻逐个拆下。拔下电烙铁电源插头，收拾好器材。

（5）电烙铁使用时间较长时，烙铁头上会有黑色氧化物和残留的焊锡渣，将影响后面的焊接。应该用松香不断地清洁烙铁头，使它保持良好的工作状态。

6.10.2　贴片元件的焊接与考核

目的　练习焊接贴片元件，焊接考核。

器材　40W内热式电烙铁、印制电路板1块、贴片元件30只。

贴片元件的基本知识及焊接操作步骤和方法参看附录1和附录2。

6.10.3　粗漆包线的焊接

目的　练习焊接粗漆包线，焊接形状——三角锥。

器材　40W内热式电烙铁、线径1mm的粗漆包线一条。

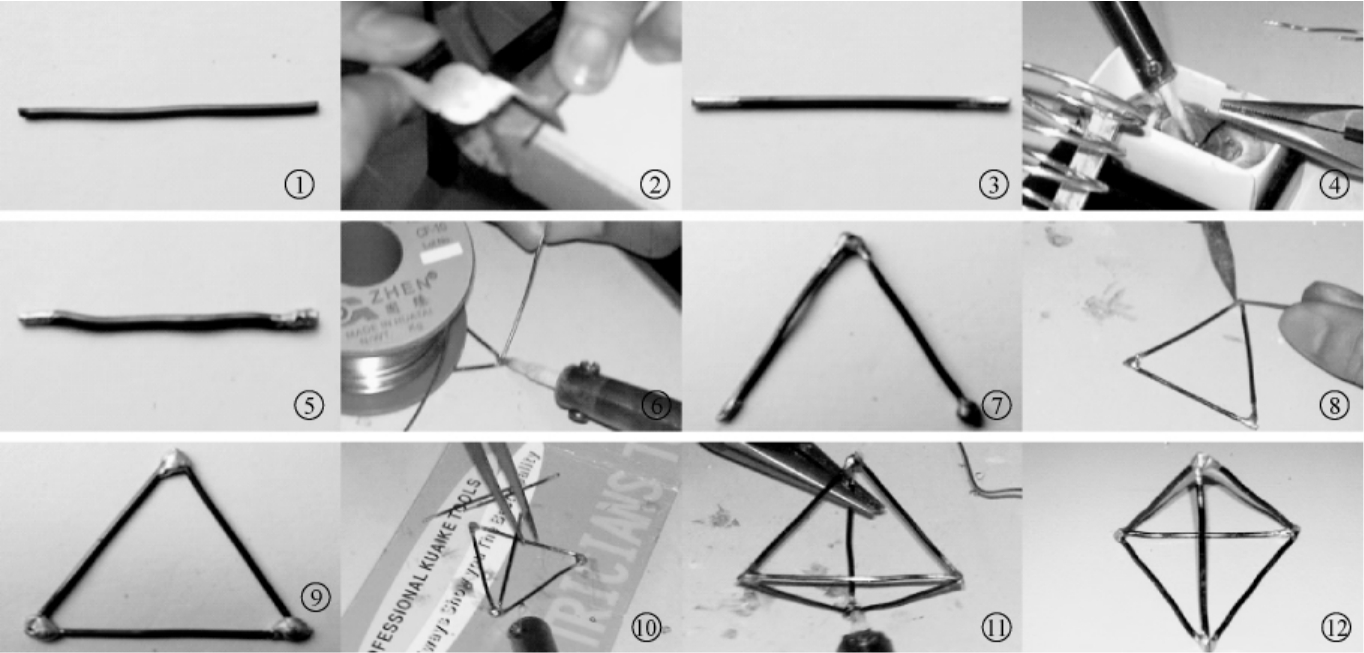

其操作步骤为：将1mm的粗漆包线的漆包线进行6等分，除去两头表层的漆，并镀上锡，然后进行焊接。要求焊点圆润，三角锥牢固。具体步骤如图6-29所示。

图6-29　三角架焊接
