6.6.1　印制电路板的焊接

印制电路板的装焊在整个电子产品的制造中处于核心地位，可以说，一个整机产品的“精华”部分都装在印制电路板上，其质量对整机产品的影响是不言而喻的。尽管在现代生产中印制板的装焊已经日臻完善，实现了自动化，但在产品研制、维修领域，主要还是手工操作，且手工操作经验也是自动化获得成功的基础。

1.焊接前的准备

①焊接前要将被焊元器件的引线进行清洁和预挂锡。

②清洁印制电路板的表面，主要是去除氧化层、检查焊盘和印制导线是否有缺陷和短路点等不足。同时还要检查电烙铁能否吃锡，如果吃锡不良，应进行去除氧化层和预挂锡工作。

③熟悉相关印制电路板的装配图，并按图纸检查所有元器件的型号、规格及数量是否符合图纸的要求。

2.装焊顺序

元器件装焊的顺序原则是先低后高、先轻后重、先耐热后不耐热。一般的装焊顺序依次是电阻器、电容器、二极管、三极管、集成电路、大功率管等。

3.常见元器件的焊接

（1）电阻器的焊接

按图纸要求将电阻器插入规定位置，插入孔位时要注意，字符标注的电阻器的标称字符要向上（卧式）或向外（立式），色码电阻器的色环顺序应朝一个方向，以方便读取。插装时可按图纸标号顺序依次装入，也可按单元电路装入，依具体情况而定，然后就可对电阻器进行焊接。

（2）电容器的焊接

将电容器按图纸要求装入规定位置，并注意有极性电容器的阴、阳极不能接错，电容器上的标称值要可见易看。可先装玻璃釉电容器、金属膜电容器、瓷介电容器，最后装电解电容器。

（3）二极管的焊接

将二极管辨认正、负极后按要求装入规定位置，型号及标记要向上或朝外。对于立式安装二极管，其最短的引线焊接要注意焊接时间不要超过2s，以避免温升过高而损坏二极管。

（4）三极管的焊接

按要求将e、b、c 3个引脚插入相应孔位，焊接时应尽量缩短焊接时间，并可用镊子夹住引脚，以帮助散热。焊接大功率三极管，若需要加装散热片时，应将散热片的接触面加以平整，打磨光滑，涂上硅脂后再紧固，以加大接触面积。要注意，有的散热片与管壳间需要加垫绝缘薄膜片。引脚与印制电路板上的焊点需要进行导线连接时，应尽量采用绝缘导线。

（5）集成电路的焊接

将集成电路按照要求装入印制电路板的相应位置，并按图纸要求进一步检查集成电路的型号、引脚位置是否符合要求，确保无误后便可进行焊接。焊接时应先焊接4个角的引脚，使之固定，然后再依次逐个焊接。

4.焊接注意事项

焊接印制电路板时，除应遵循锡焊要领外，还要注意以下几点。

①电烙铁。一般应选内热式20～35W或调温式电烙铁，电烙铁的温度以不超过300℃为宜。烙铁头形状应根据印制电路板焊盘大小采用凿形或锥形。目前印制电路板发展趋势是小型密集化，因此一般常用小型圆锥烙铁头。

②加热方法。加热时应尽量使烙铁头同时接触印制电路板上的铜箔和元器件引线。对较大的焊盘（直径大于5mm），焊接时可移动烙铁，即电烙铁绕焊盘转动，以免长时间停留于一点，导致局部过热，如图6-13所示。

③金属化孔的焊接。两层以上印制电路板的孔都要进行金属化处理。焊接时不仅要让焊料润湿焊盘，而且孔内也要润湿填充，如图6-14所示。因此，金属化孔的加热时间长于单层面板。

④焊接时不要用烙铁头摩擦焊盘的方法增强焊料润湿性能，而要靠表面清理和预焊。

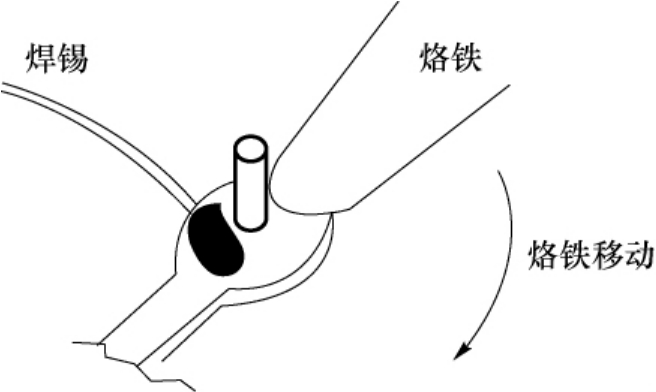

图6-13　大焊盘电烙铁焊接

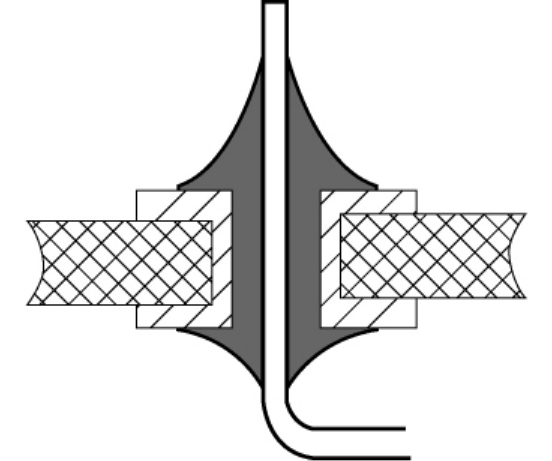

图6-14　金属化孔的焊接
