5.2.3　双路可调电源独立使用

（1）将图5-3中的开关3和分别置于弹起位置（即⊥位置）。

（2）作为稳压源使用时，先将旋钮⑥和⑧顺时针调至最大，将开关②和③选择至电压显示位置，开机后，分别调节⑤和⑦，使主、从动路的输出电压调至需求值。

（3）作为恒流源使用时，开机后将旋钮⑤和⑦顺时针调至最大，同时将⑥和⑧逆时针调至最小，接上所需负载，将开关②和③选择至电流显示位置，调节⑥和⑧，使主、从动路的输出电流分别调至所要求的稳流值。

（4）限流保护点的设定：开启电源，将旋钮⑥和⑧逆时针调至最小，顺时针适当调节⑤和⑦，将输出端子与、与分别短接（注：50V以上的电源必须串入5Ω以上的负载电阻），将开关②和③选择至电流显示位置，并顺时针调节⑥和⑧，使主、从动路的输出电流等于所要求的限流保护点电流值，此时保护点就被设定好了。

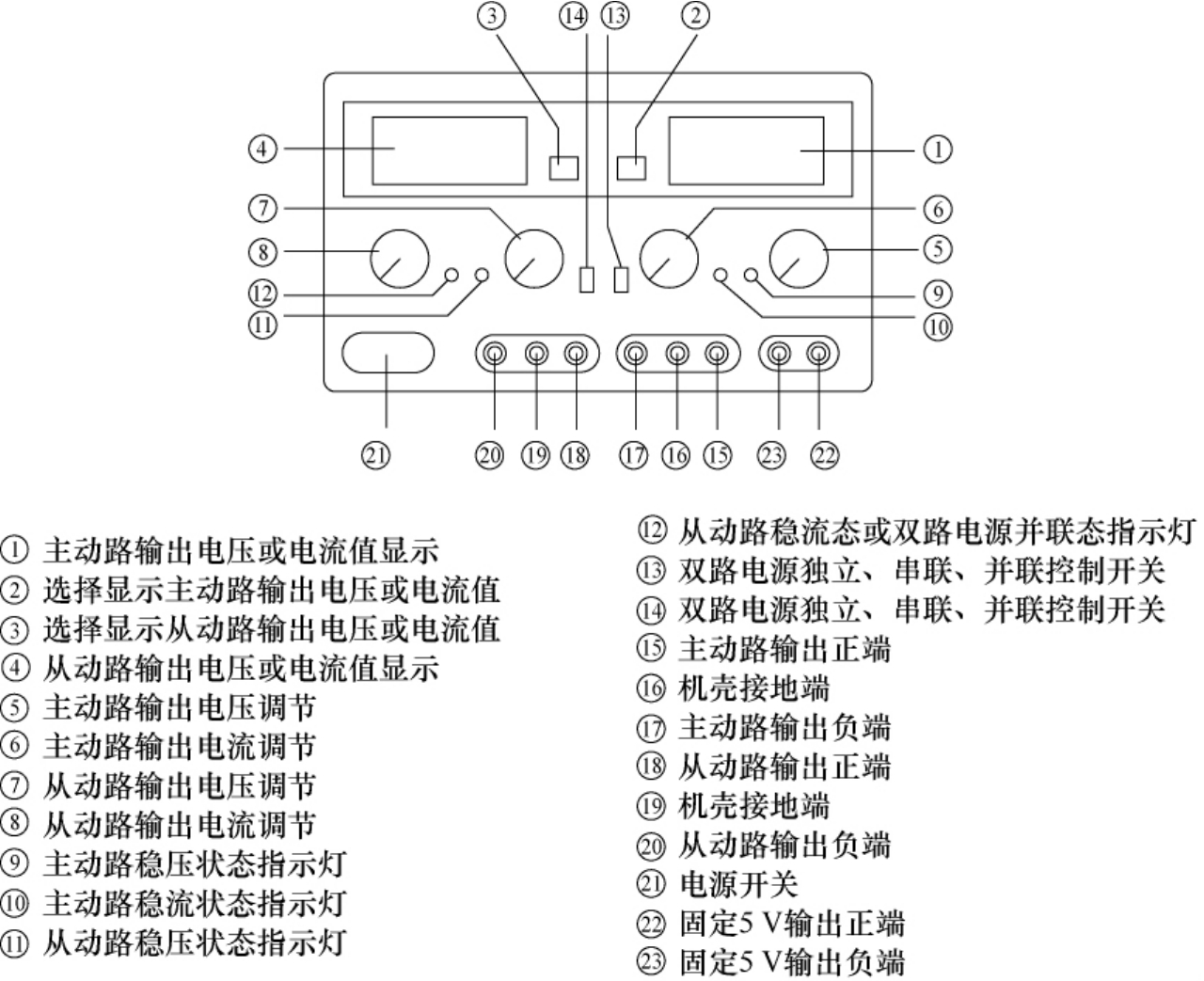

图5-3　稳压电源的面板
