1.2.3.1.1 3.1.1　晶体二极管型号的命名方法

3.1.1　晶体二极管型号的命名方法

我国的晶体管型号由5部分组成。第1部分用数字表示晶体管的电极数目，第2部分用字母表示半导体材料和极性，第3部分用字母表示晶体管的类别（如表3-1所示），第4部分用数字表示晶体管的序号，第5部分用字母表示区别代号。有些特殊的晶体复合管、PIV管的型号只有第3、4、5部分，而没有第1、2部分。

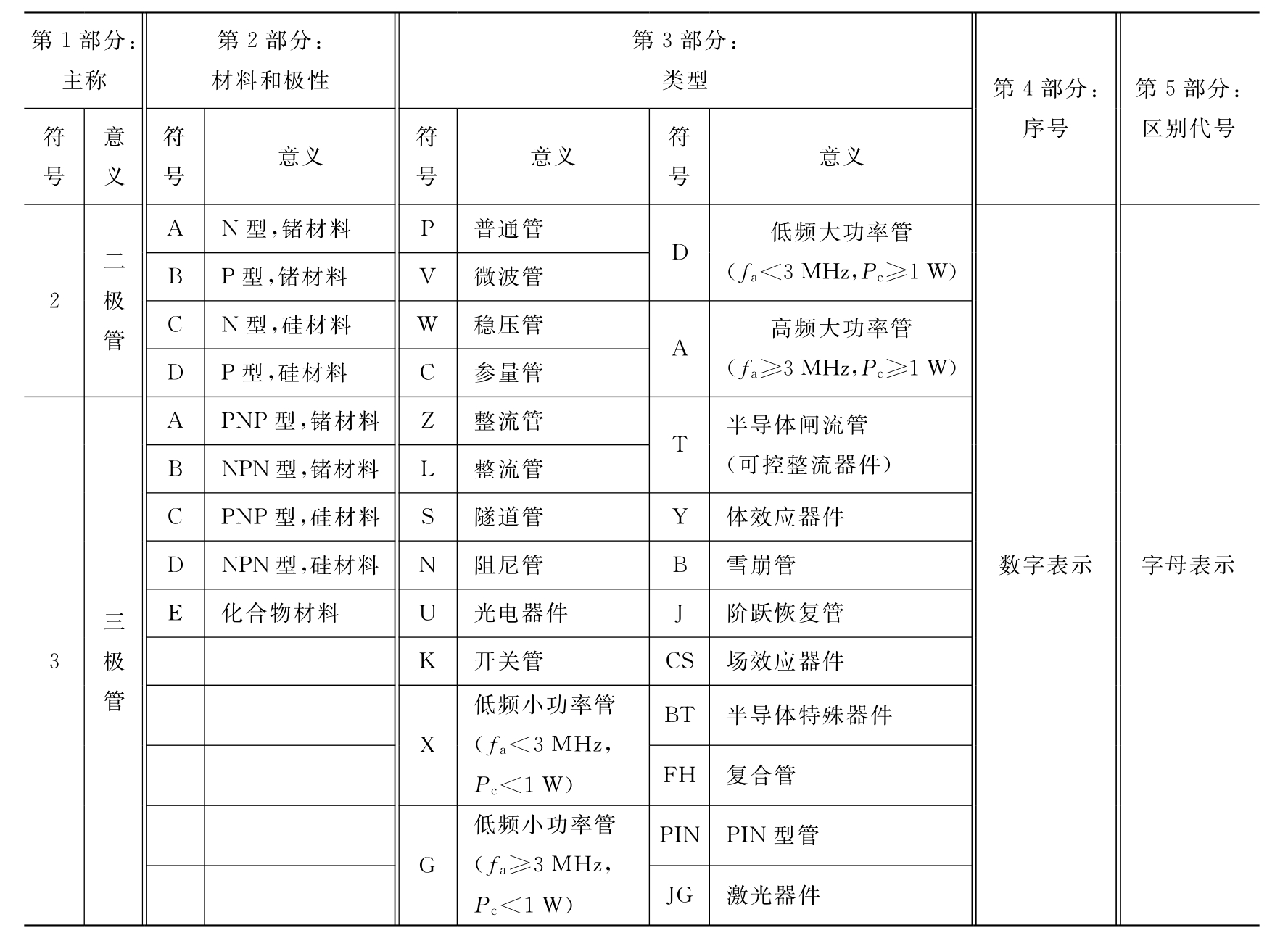

表3-1　晶体管型号命名法的第2、3部分字母意义
