1.2.2.2.3 2.2.3　命名方法

2.2.3　命名方法

根据部颁标准（SJ-73）规定，电容器的命名由下列4部分组成：第1部分为主称；第2部分为材料；第3部分为分类特征；第4部分为序号。它们的型号及意义如表2-11、表2-12所示。

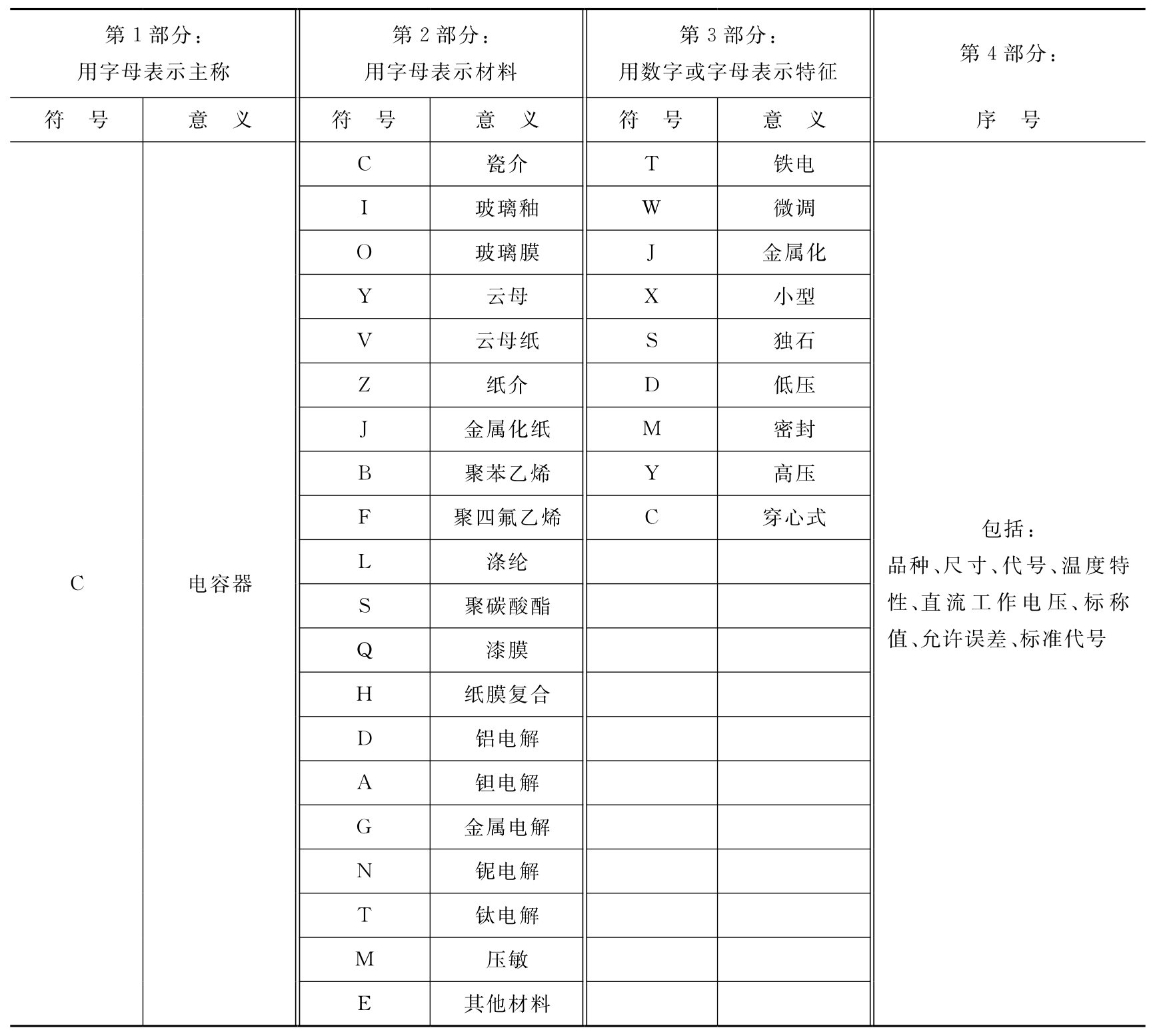

表2-11　电容器型号命名方法

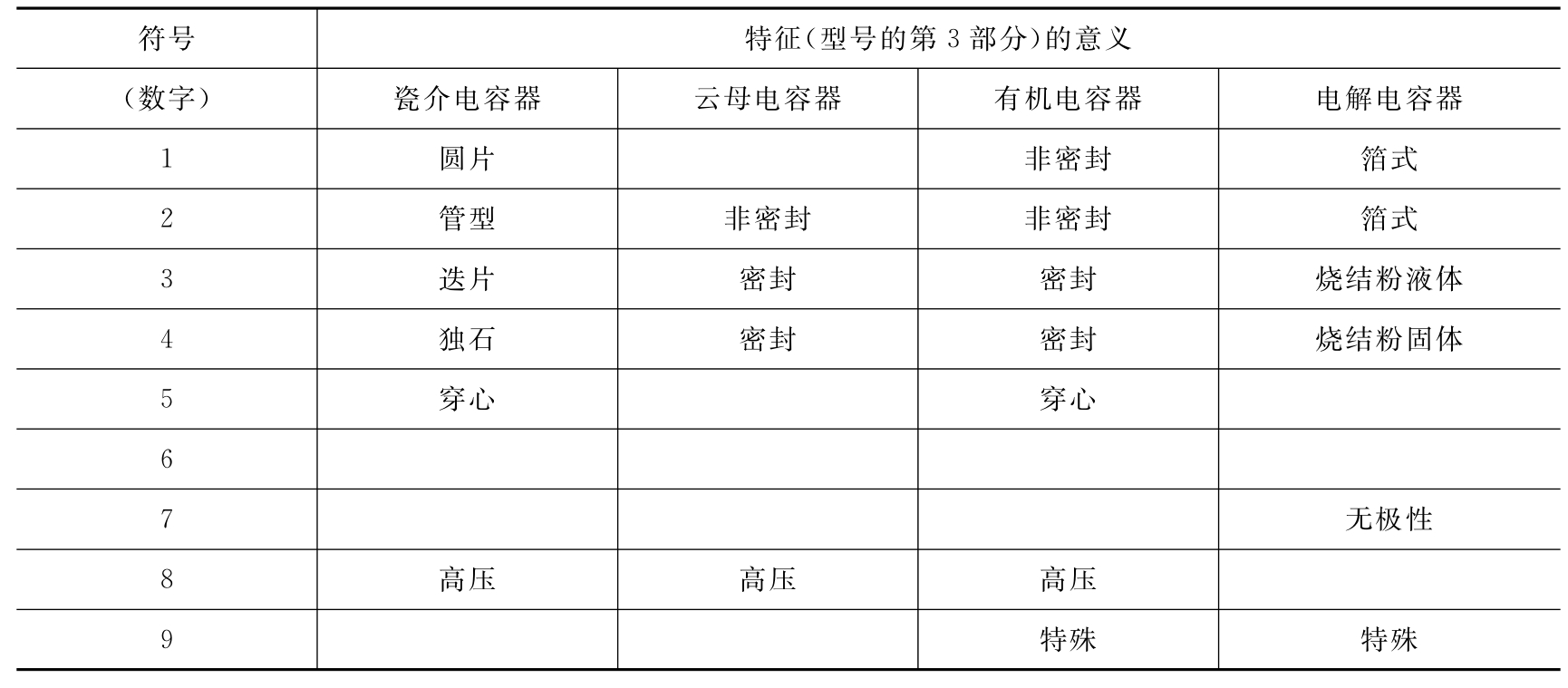

表2-12　第3部分是数字时所代表的意义
