1.2.2.1.3 2.1.3　命名方法

2.1.3　命名方法

根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列4部分组成：第1部分为主称；第2部分为材料；第3部分为分类特征；第4部分为序号。它们的型号及意义如表2-6所示。

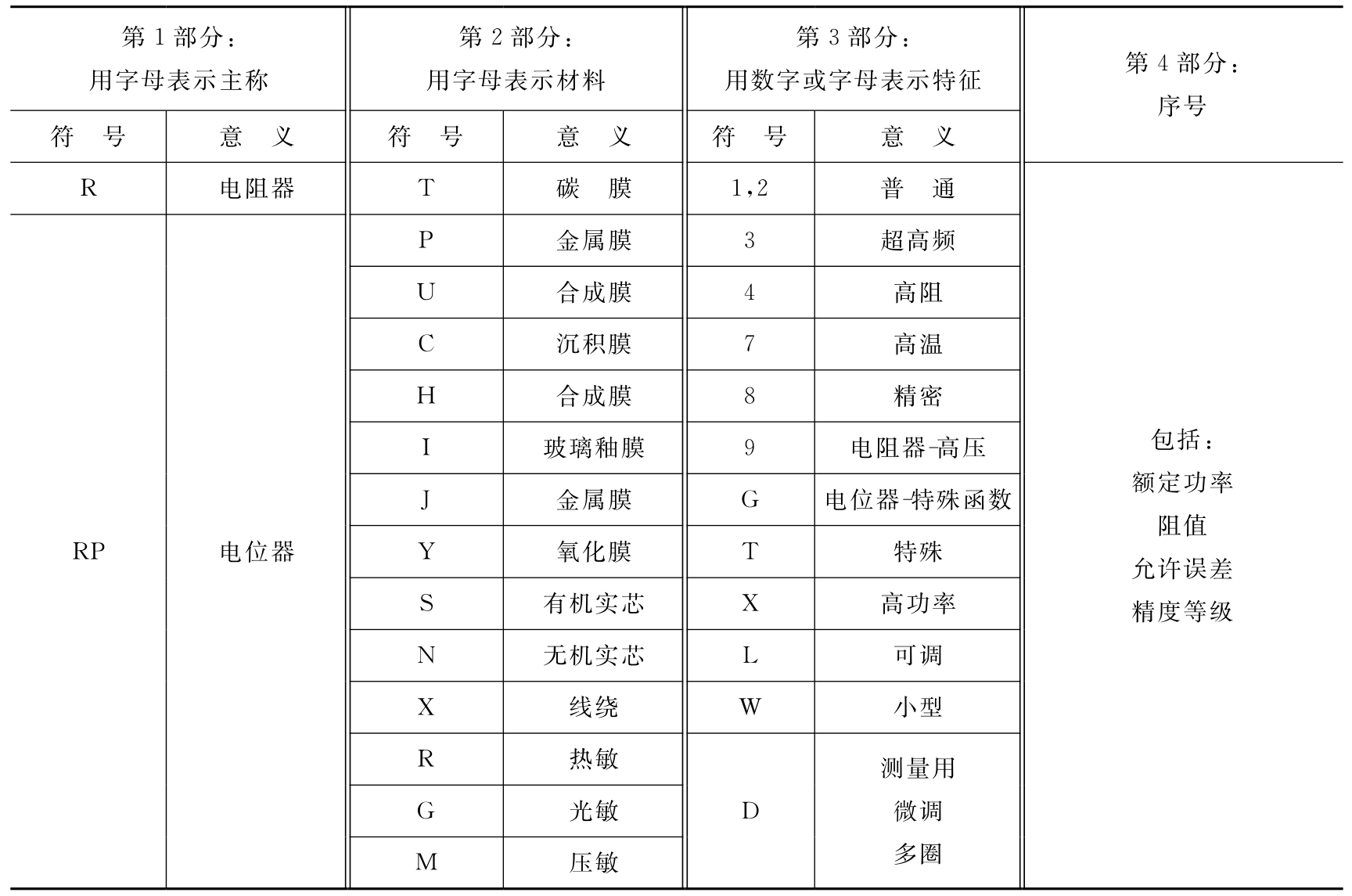

表2-6　电阻器的型号命名法

例如，RJ81-0.125-5.1kI型的命名含义如下。

R：电阻器；J：金属膜；8：精密，1：序号；0.125：额定功率；5.1k：标称阻值；I：误差5%。
