2.1.1　分类

在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）4种。电阻器外观如图2-1所示。如表2-1所示为几种常用电阻的结构和特点。

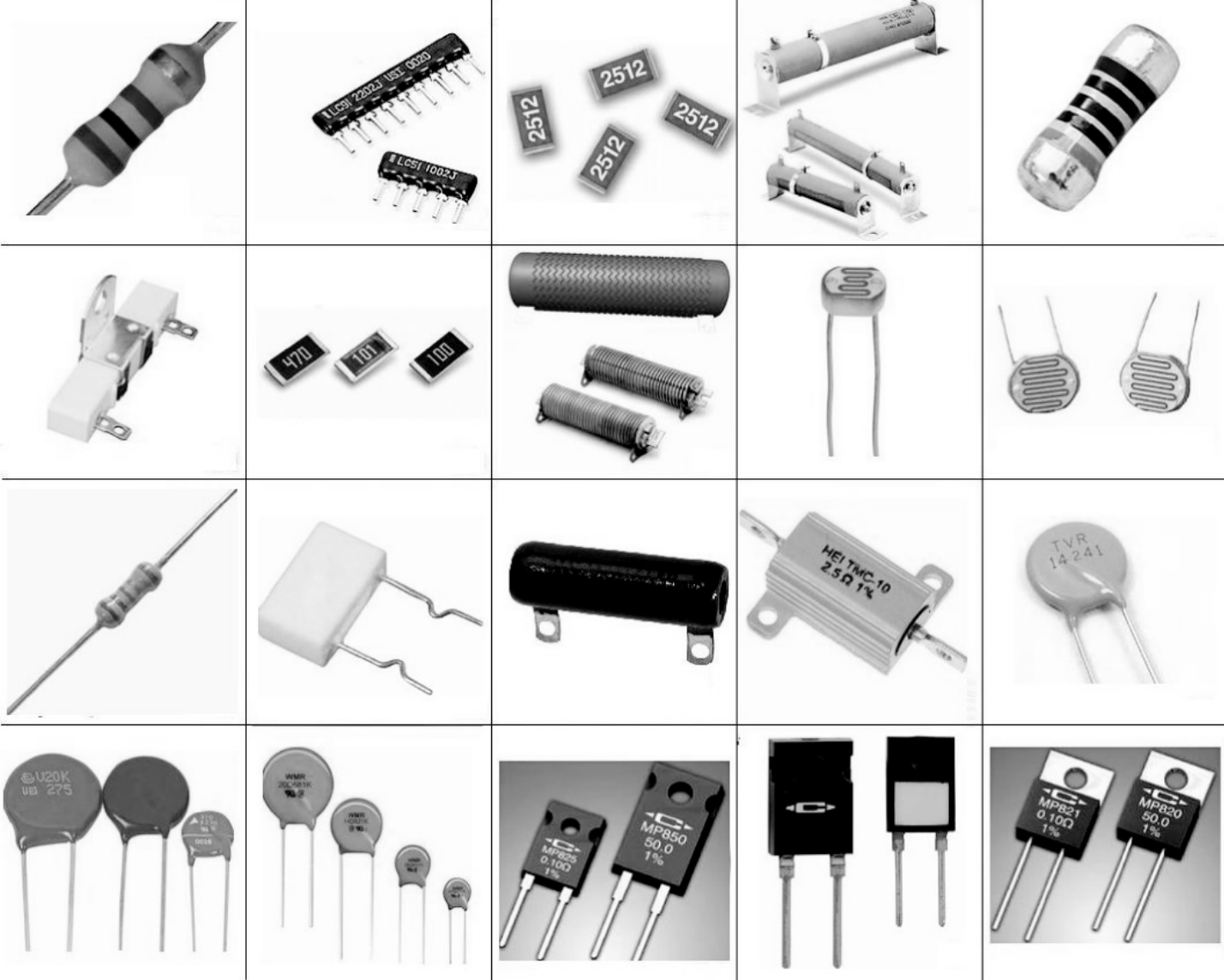

图2-1　电阻器外观

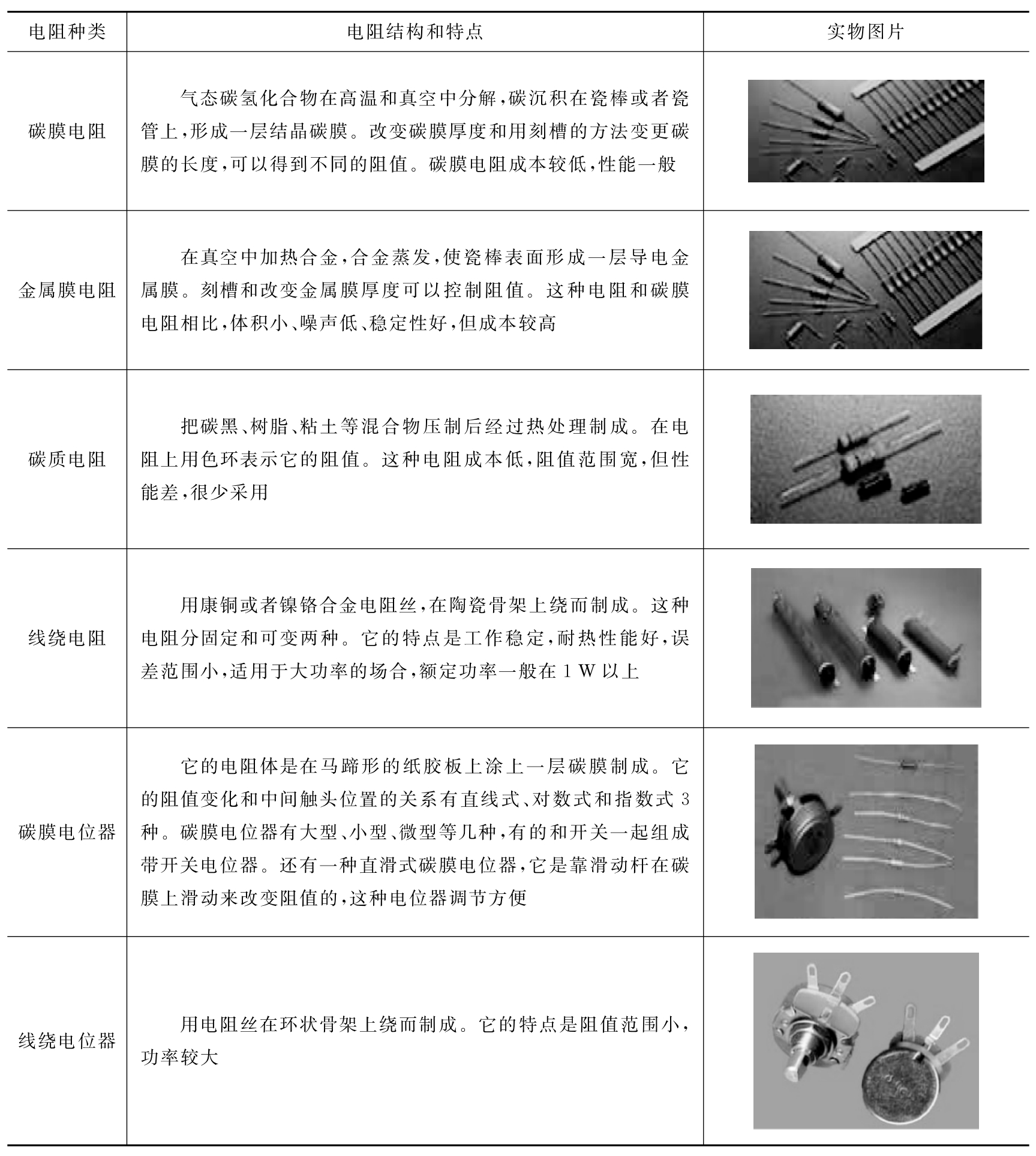

表2-1　几种常用电阻的结构和特点

电位器是一种连续可调的电阻器，它有3个引出端，一个为滑动端，另外两个为固定端。滑动端上的触点紧贴在两个固定端之间的电阻体上滑动，使它的输出电位发生变化，因此称这种可变电阻器为电位器。常用的电位器外形如图2-2所示。

电位器的种类也很多，用途各不相同，通常可按其材料、结构特点、用途等进行分类。
