柱网的选择首先应满足生产工艺的需要，其尺寸的确定应符合《建筑模数协调统一标准》(GBJ2—1986)和《厂房建筑模数协调标准》(GBJ6—1986)中的要求。同时还应考虑厂房的结构形式、采用的建筑材料、经济合理性以及施工的方便可行性。

根据《厂房建筑模数协调标准》，多层厂房的跨度(进深)应采用扩大模数15M数列，宜采用6.0m、7.5m、9.0m、10.5m和12m。厂房的柱距(开间)应采用扩大模数6M数列，宜采用6.0m、6.6m和7.2m。内廊式厂房的跨度可以采用扩大模数6M数列，宜采用6.0m、6.6m和7.2m。走廊的跨度应采用扩大模数3M数列，宜采用2.4m、2.7m和3.0m。

在工程实践中结合上述平面布置形式，多层厂房的柱网可以概括为以下几种主要类型：

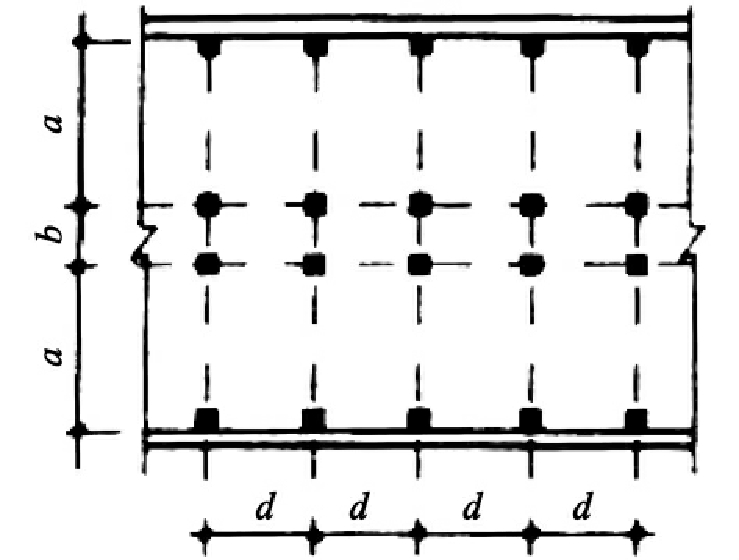

内廊式柱网适用于内廊式的平面布置且多采用对称式，如图17-7所示。在仪表、电子、电器等类企业中应用较广泛，主要是用于零件加工或装配厂房。过去这种柱网应用较多，近年来有所减少。常见的柱距d为6.0m、房间的进深a有6.0m、6.6m及7.2m等；而走廊宽b则为2.4m，2.7m及3.0m。

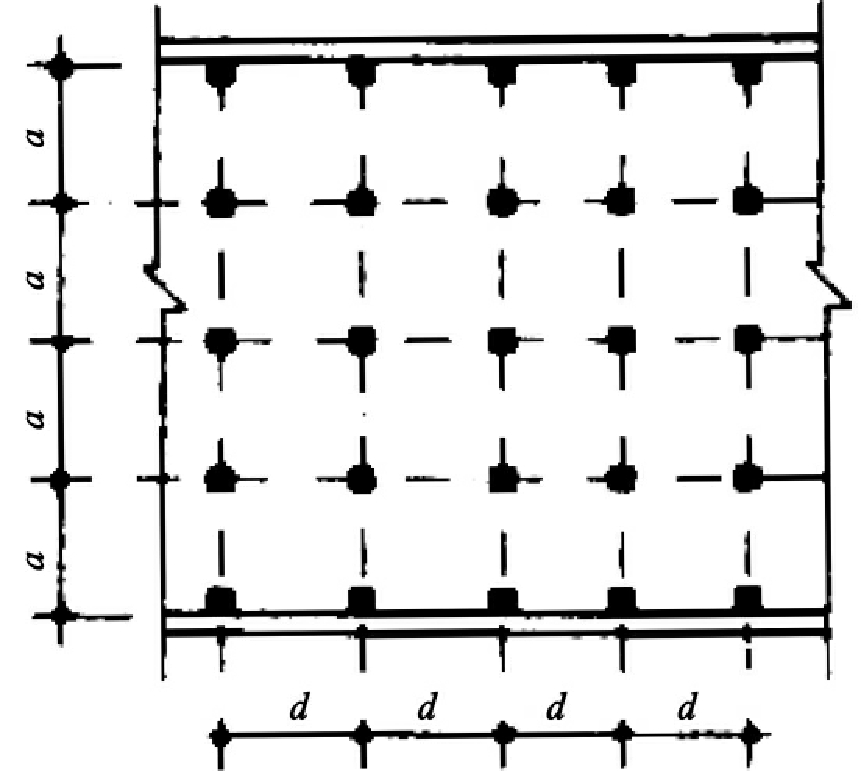

等跨式柱网布置主要适用于需要大面积布置生产工艺的厂房，底层一般布置机加工、仓库或总装配车间等，有的还布置有起重运输设备。在机械、轻工、仪表、电子、仓库等的工业厂房中采用较多。这种柱网可以是两个以上连续等跨的形式，用轻质隔墙分隔后，也可以作内廊式的平面布置，如图17-8所示。目前采用的柱距6.0m，跨度a有6.0m、7.5m、9.0m、10.5m及12.0m等若干种。

3.对称不等跨式柱网

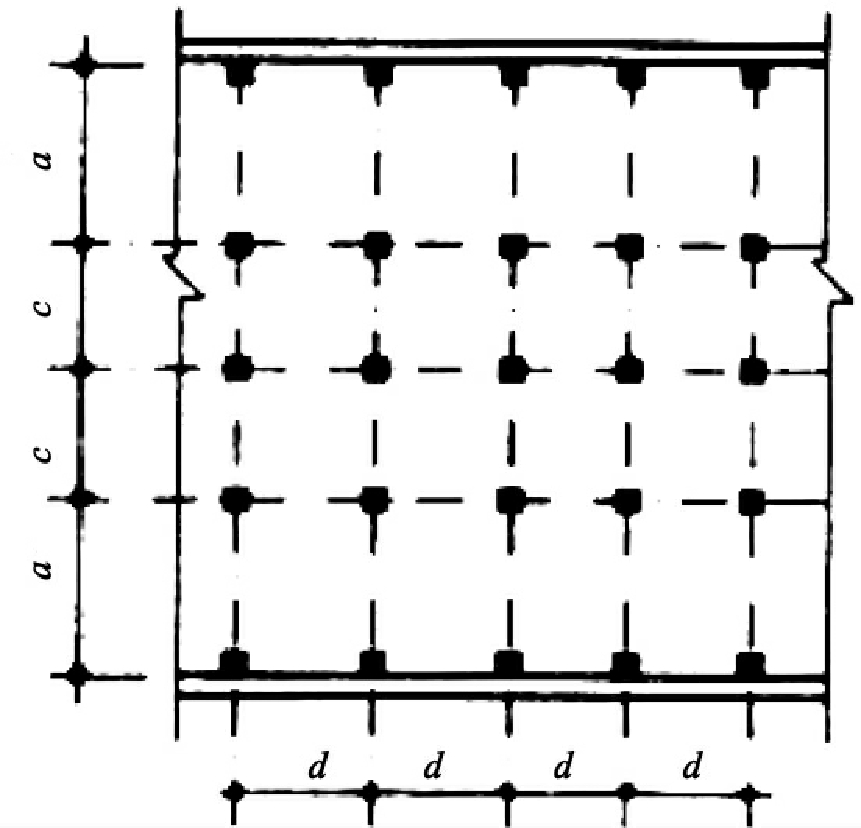

对称不等跨式柱网的特点及适用范围基本上与等跨式柱网接近，如图17-9所示。现在常用的柱网尺寸有(6.0+7.5+7.5+6.0)×6.0m(仪表类)，(1.5+6.0+6.0+ 1.5)×6.0m(轻工类)，(7.5+7.5+12.0+7.5+7.5)×6.0m及(9.0+12.0+9.0)×6.0m(机械类)等若干种。

4.大跨度式柱网

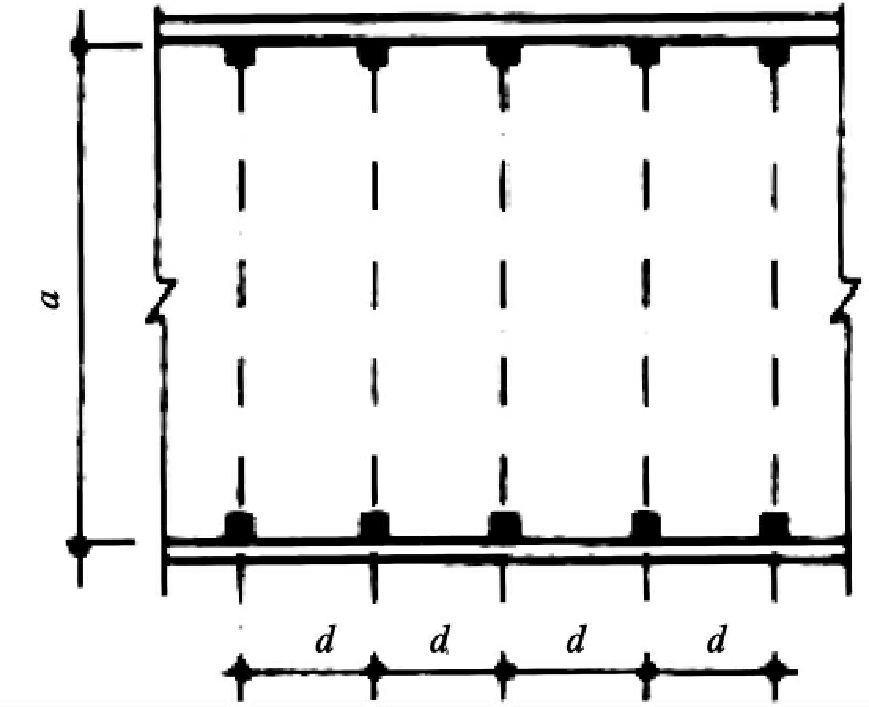

大跨度式柱网由于取消了中间柱，为生产工艺的更新提供了更大的适应性。因为扩大了跨度(大于12m)，楼层常常采用桁架结构，这样可以利用楼层结构空间(桁架空间)作为技术层，用来布置各种管道和生活辅助用房，如图17-10所示。

除上述主要柱网类型外，在实践中根据生产工艺及平面布置等各方面的要求，也可以采用其他一些类型的柱网，如(9.0+6.0)m×6.0m，(6.0～9.0+3.0+6.0～9.0+3.0+6.0～9.0)m×6.0m等。

无论是国内还是国外，多层厂房的柱网参数都出现扩大的趋势(即向着扩大柱网的方向发展)。这主要是因为产品的不断变化和生产工艺的不断更新，要求厂房的室内空间具有较大的应变能力，以便为生产的变革和发展创造条件。

近年来，扩大柱网的趋向在世界各国发展较为普遍。如东欧一些国家，多层厂房柱网尺寸由过去的6m×6m和6m×9m向5m×12m和6m×18m的柱网发展；欧美大多数国家也将柱网扩大到6m×12m、12m×12m、9m×9m、9m×18m和12m×18m的大尺寸。

扩大柱网不仅可以提高厂房的灵活性，扩大其应变能力，其综合经济效果也较为明显。据国外相关资料表明，就6m×6m和12m×18m柱网纺织厂而言，前者的使用面积较之后者要减少26%左右；仪表厂的6m×12m柱网较6m×6m柱网的厂房生产能力可以提高12%左右；电子工业中6m×12m比6m×6m柱网的厂房，其单位生产面积的产量可以增加20%～25%。一般情况下，6m×18m柱网的多层厂房在生产面积利用上要比6m×6m柱网的经济12%，比6m×9m柱网的经济8%。此外扩大柱网还可以节约大量建筑材料。总的来说，扩大柱网的优越性是十分明显的。但是，在实际设计中应注意，柱网的尺寸并不一定是愈大愈好，而是应结合实际，从经济和技术的可能性出发，根据生产工艺的不同要求和其发展预测情况，通过综合分析比较后再予以研究决定。
