11.6.1　电梯

1.电梯的类型

按照电梯的用途不同，电梯的类型可以分为乘客电梯、载货电梯、客货电梯、病床电梯、观光电梯、杂物电梯等。

按照电梯的速度不同，电梯的类型可以分为高速电梯(速度大于2m/s)、中速电梯(速度在1.5～2m/s之间)和低速电梯(速度在1.5m/s以内)。

按照对电梯的消防要求，电梯的类型可以分为普通乘客电梯和消防电梯。

2.电梯的组成

电梯由井道、机房和轿厢三部分组成，如图11-32所示。

电梯井道是电梯轿厢运行的通道，一般采用现浇混凝土墙；当建筑物高度不大时，也可以采用砖墙；观光电梯可以采用玻璃幕墙。

电梯机房一般设在电梯井道的顶部，其平面尺寸及剖面尺寸均应满足设备的布置、方便操作和维修要求，并具有良好的采光和通风条件。

3.电梯井道的构造设计

电梯井道的构造设计应满足如下要求：

(1)平面尺寸

电梯井道的平面净尺寸应满足电梯生产厂家提出的安装要求。

(2)电梯井道的防火

电梯井道和机房四周的围护结构必须具备足够的防火性能，其耐火极限不低于该建筑物耐火等级的规定。当电梯井道内超过两部电梯时，必须用防火结构隔开。

(3)电梯井道的隔振与隔声

一般在电梯机房的机座下设弹簧垫层隔振，并在电梯机房下部设置1.5m左右的隔声层，如图11-33所示。

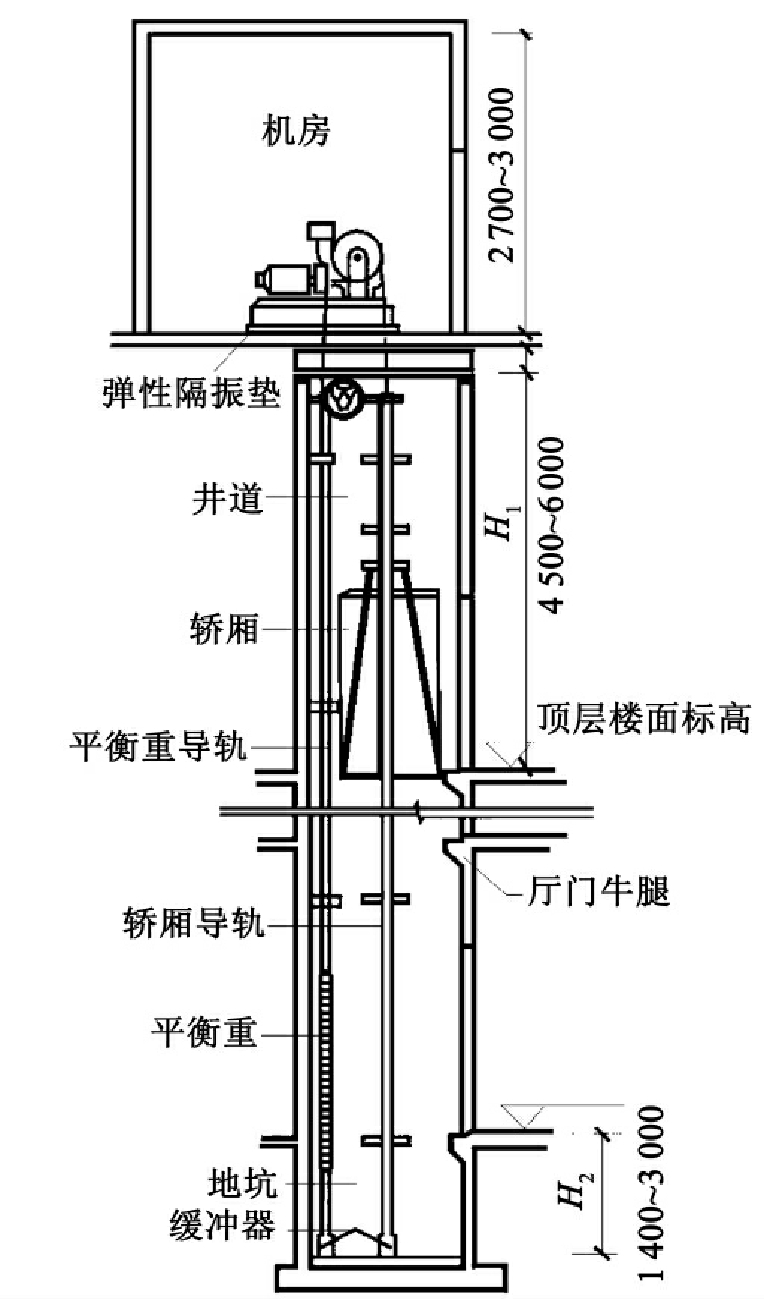

图11-32　电梯的组成示意图(单位：mm)

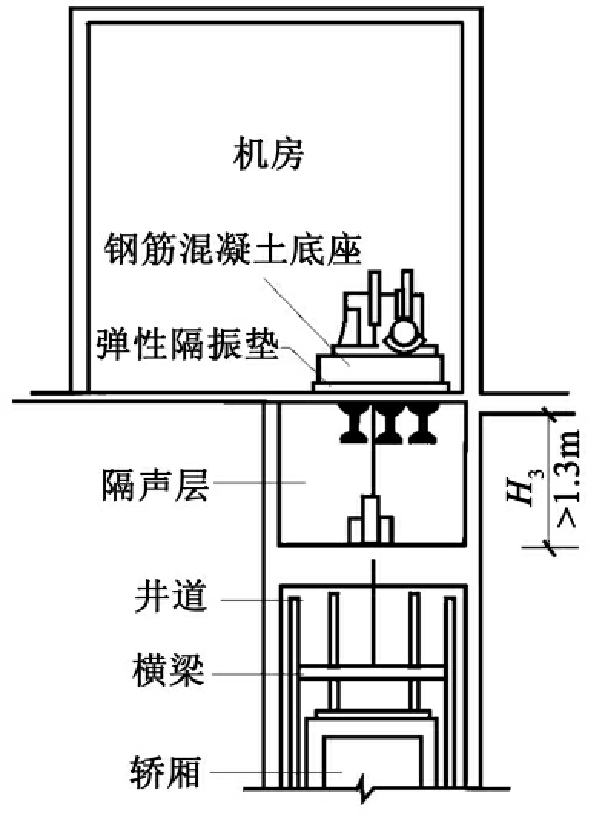

图11-33　电梯井道的隔振与隔声示意图

(4)电梯井道的通风

在电梯井道的顶层和中部适当位置(高层时)及坑底处设置不小于300mm×600mm或面积不小于电梯井道面积3.5%的通风口，通风口总面积的应经常开启。
