11.1.4　楼梯设计

1.楼梯设计的一般步骤

在对建筑物的楼梯进行设计时，先应决定楼梯所在的位置，然后可以按照以下步骤进行设计。

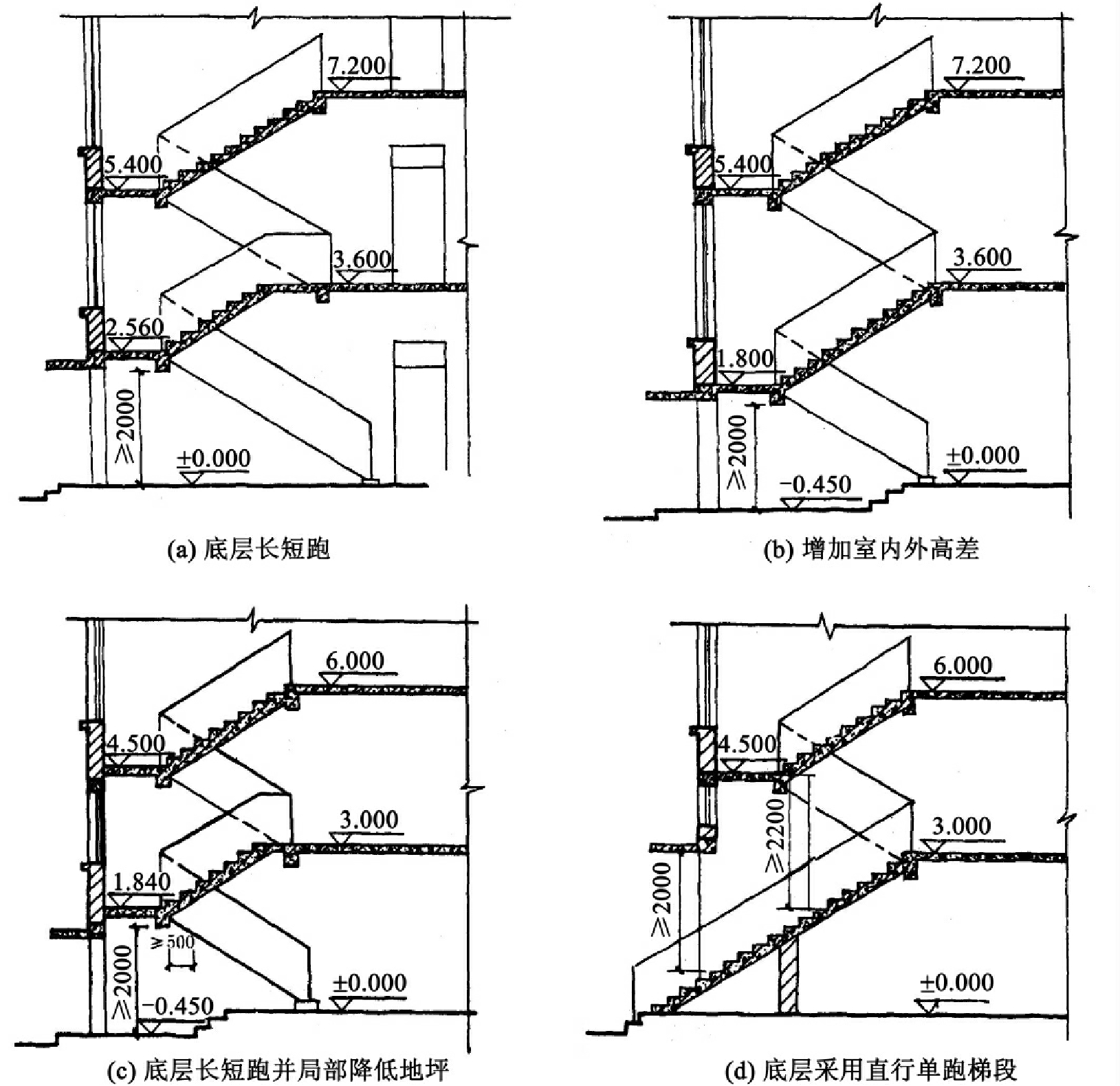

图11-6　底层中间平台下作出入口的几种处理方式示意图(单位：mm)

(1)根据建筑物的类别和楼梯在平面中的位置，确定楼梯的形式。在建筑物的层高及平面布局一定的情况下，楼梯的形式由楼梯所在的位置及交通的流线决定。楼梯在层间的梯段数必须符合交通流线的需要，而且每个梯段所有的踏步数应在相关规范所规定的范围内。

图11-7是平行双跑楼梯底层、中间层和顶层楼梯平面的示意图。从中可以反映楼梯的基本布局以及转折的关系。

(2)根据楼梯的性质和用途，确定楼梯的适宜坡度，选择踏步高，踏步宽，确定踏步级数。用房屋的层高除以踏步高，得出踏步级数，踏步应为整数，结合楼梯的形式，确定每个楼梯段的级数。

(3)决定整个楼梯间的平面尺寸。根据楼梯在紧急疏散时的防火要求，楼梯往往需要设置在符合防火规范规定的封闭楼梯间内。扣除墙厚以后，楼梯间的净宽度为梯段总宽度及中间的楼梯井宽度之和，楼梯间的长度为平台总宽度与最长的梯段长度之和。其计算基础是符合相关规范规定的梯段的设计宽度以及层间的楼梯踏步数。

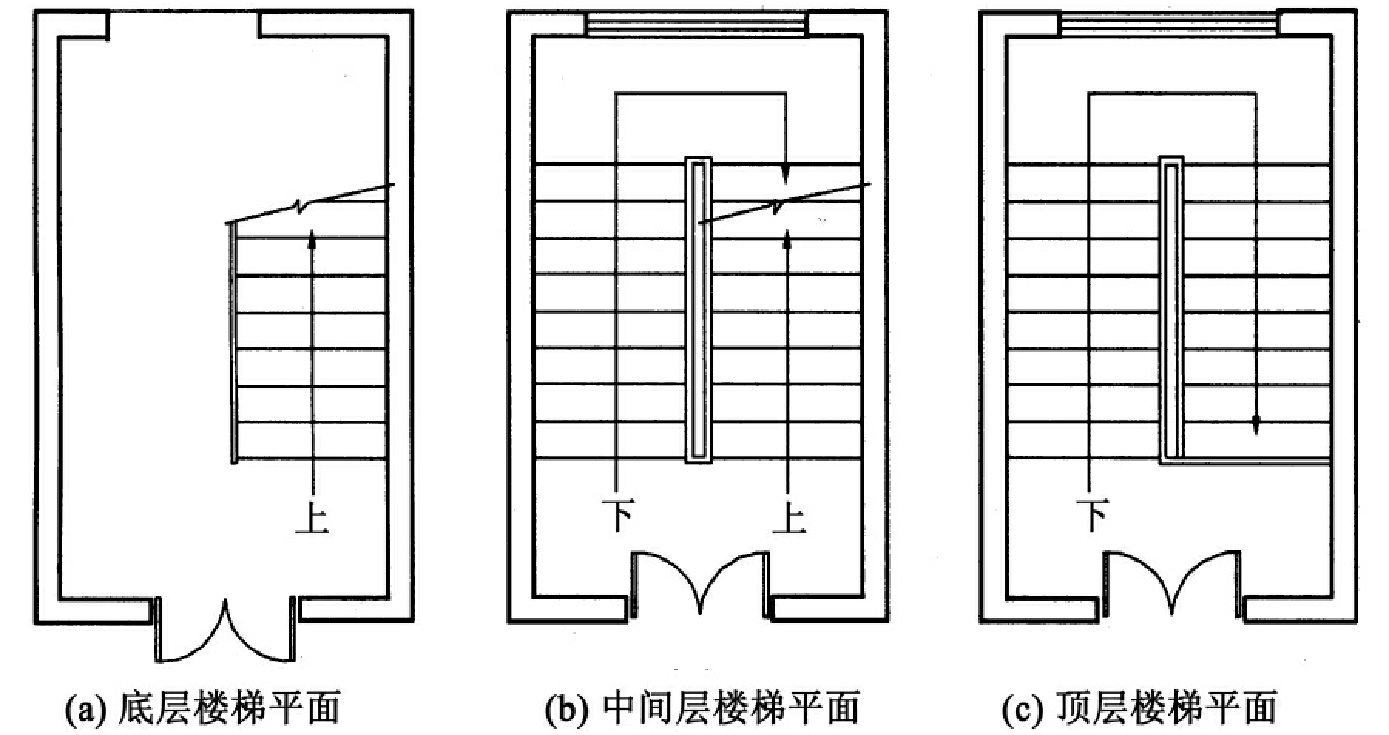

图11-7　平行双跑楼梯平面示意图

当楼梯平台通向多个出入口或有门向平台方向开启时，楼梯平台的深度应考虑适当加大，以防止碰撞。如果梯段需要设置两道及以上的扶手或扶手按照相关规定必须伸入平台较长距离时，应考虑扶手设置对楼梯和平台净宽的影响。

(4)用剖面检验楼梯的平面设计。楼梯在设计时必须单独进行剖面设计，检验其通行的可能性，尤其是检验与主体结构交汇处有无构件安置方面的矛盾，以及其下面的净空高度是否符合相关规范的要求。如果发现问题，应及时修改。

2.楼梯的尺度设计

如图11-8所示，以双跑楼梯为例，说明楼梯尺寸的计算方法。

(1)根据层高H和初步选择的步高h确定每层步数为了减少构件规格，一般尽量采用等跑梯段，因此N宜为偶数。若所求出N为奇数或非整数，可以反过来调整步高h。

(2)根据步数N和初步选择的步高h决定梯段的水平投影长度L

(3)确定梯井宽度。供儿童使用的楼梯梯井的宽度不应大于120mm，以利于安全。

(4)根据楼梯间的净宽A和梯井宽C，确定梯段宽度a。

必须注意检验楼梯梯段的通行能力是否符合紧急疏散宽度的要求。

(5)根据中间平台宽度D₁(D₁≥a)和楼层平台宽度D₂(D₂≥a)，以及梯段水平投影长度L检验确定楼梯间的进深净长度B。

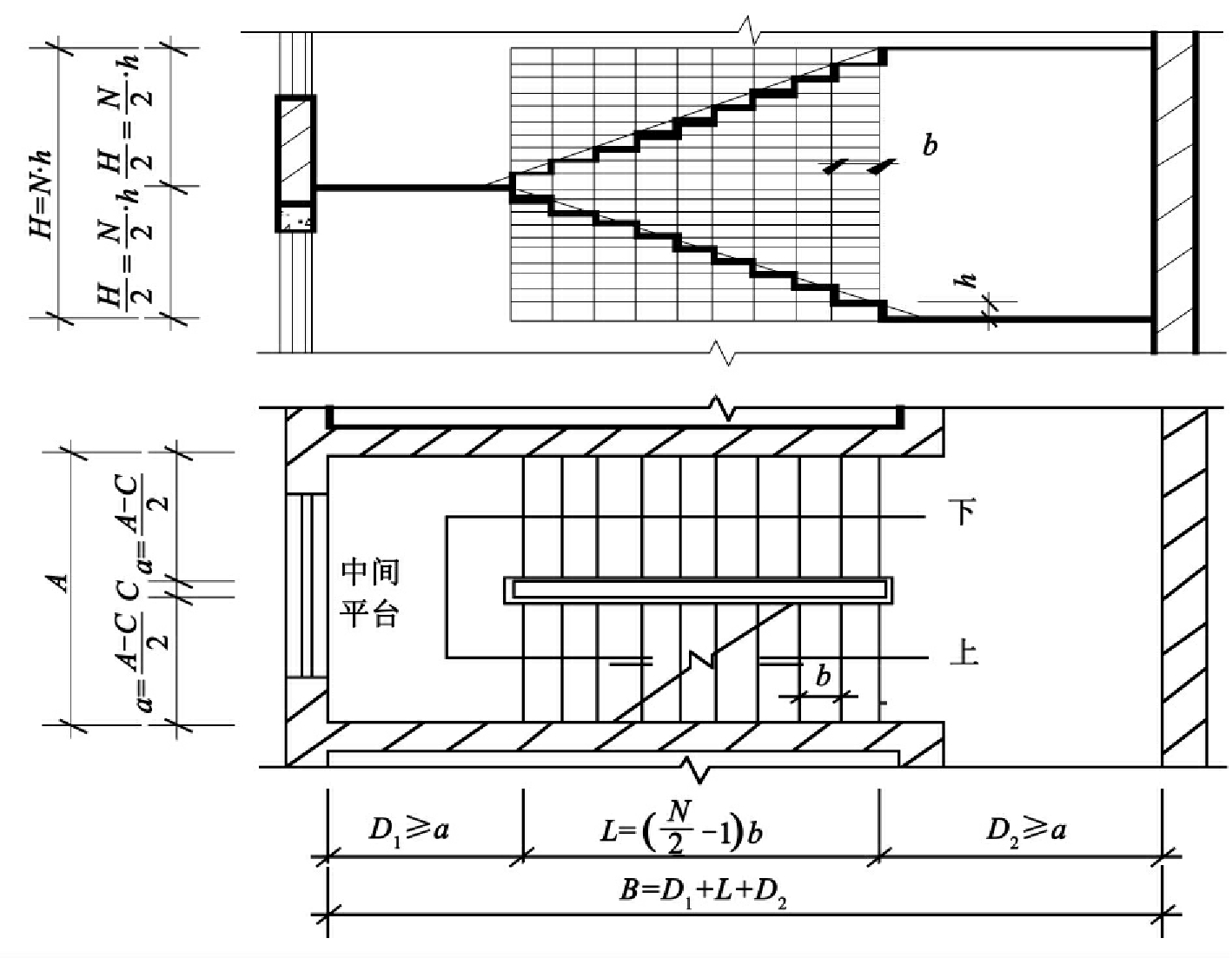

图11-8　楼梯的尺度设计示意图

若不能满足上述要求，则对L值进行调整(即调整b值)。此外，楼梯常见开间和进深轴尺寸还应考虑符合楼梯建筑模数规定。一般是100mm或300mm的倍数。
