9.4.2　雨篷

雨篷是在房屋的入口处，为了保护外门免受雨淋而设置的水平构件。当代建筑物的雨篷形式多样，以其结构形式分为悬板式雨篷、梁板式雨篷、吊挂式雨篷等。

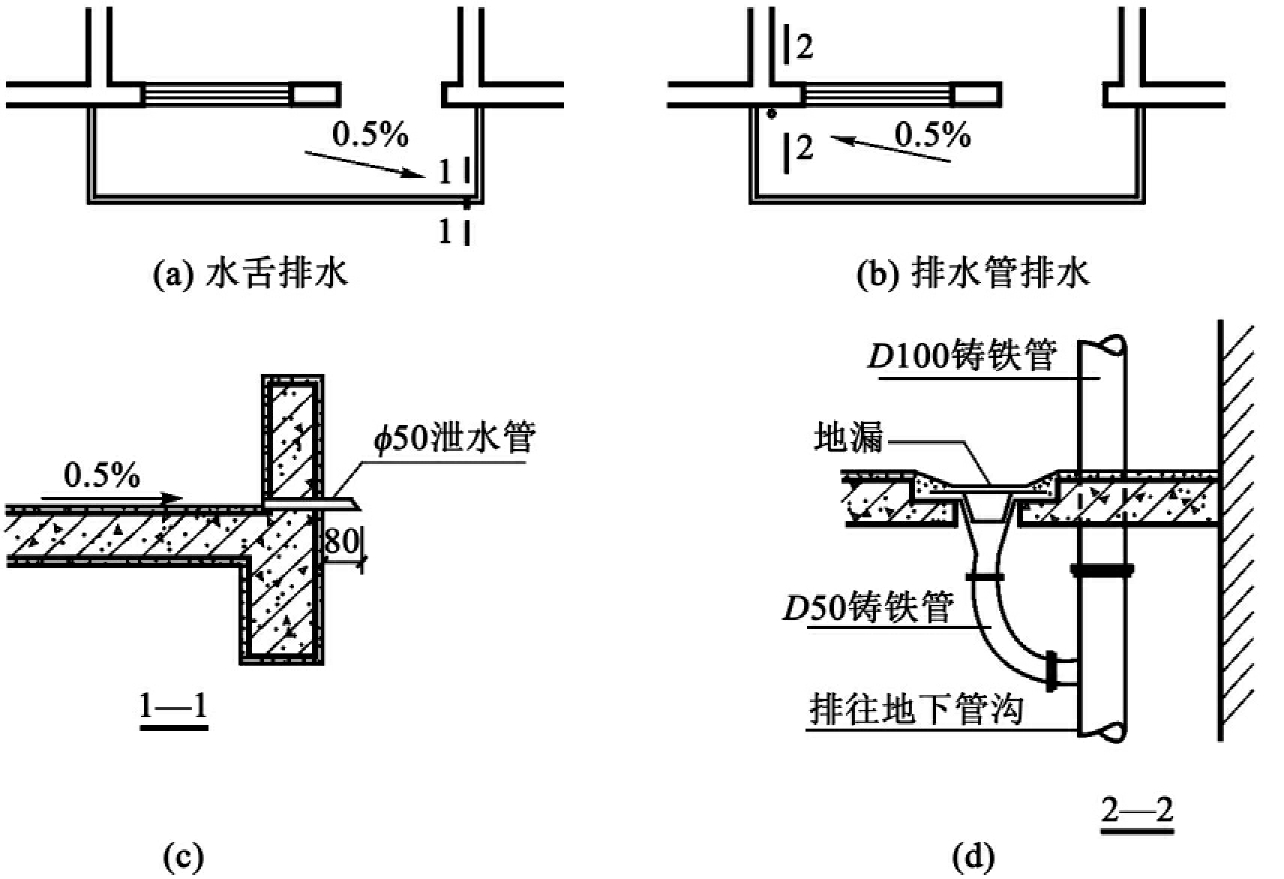

图9-31　阳台排水处理示意图

1.悬板式雨篷

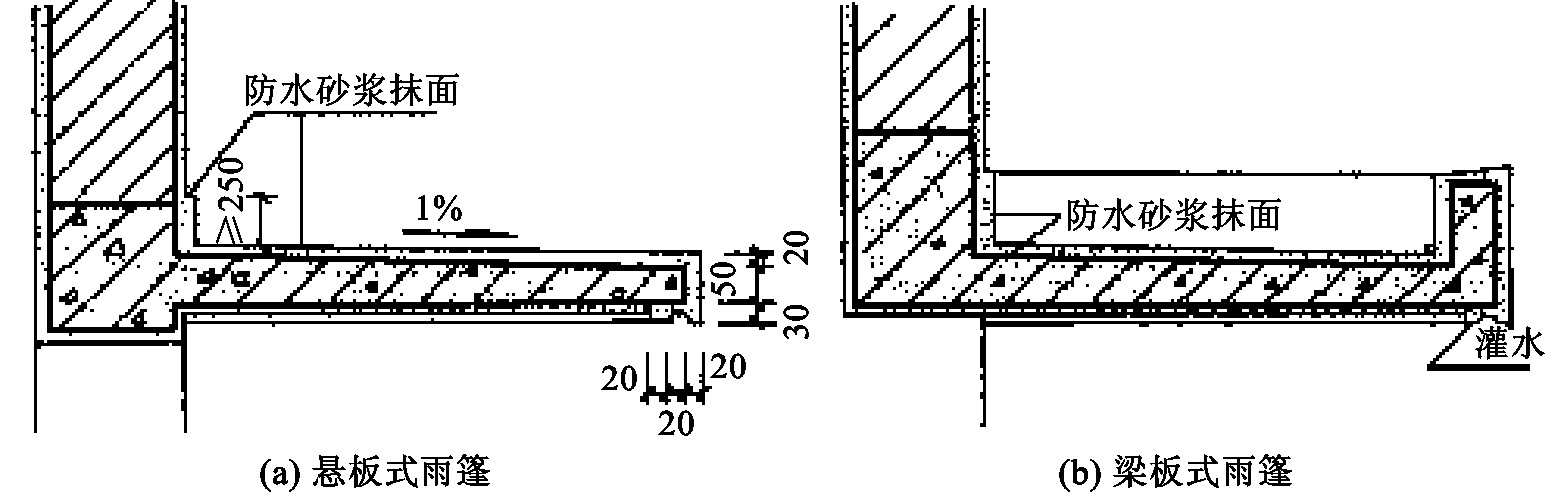

悬板式雨篷外挑长度一般为0.9～1.5m，板根部厚度不小于挑出长度的且不小于70mm，雨篷宽度比门洞每边宽250mm，雨篷排水方式可以采用无组织排水和有组织排水两种。雨篷顶面距过梁顶面250mm高，板底抹灰可以抹15mm厚的1∶2水泥砂浆内掺5%防水剂的防水砂浆15mm厚，多用于次要出入口处，如图9-32(a)所示。

2.梁板式雨篷

当门洞口尺寸较大，雨篷挑出尺寸也较大时，雨篷应采用梁板式结构。梁板式雨篷即雨篷由梁和板组成，为使雨篷底面平整，梁一般翻在板的上面成倒梁，如图9-32(b)所示；当雨篷尺寸更大时，也可以在雨篷下面设柱支撑。如影剧院、商场等主要出入口处悬挑梁从建筑物的柱上挑出，为使板底平整，多做成倒梁式。

图9-32

3.吊挂式雨篷

对于钢构架金属雨篷和玻璃组合雨篷常采用钢斜拉杆，以抵抗雨篷的倾覆。有时为了建筑物立面效果的需要，立面挑出跨度大，也可以采用钢构架带钢斜拉杆组成的雨篷，如图9-33所示。

图9-33　吊挂式雨篷

4.雨篷的排水和防水

雨篷顶面应做好防水和排水处理，一般采用20mm厚的防水砂浆抹面进行防水处理，防水砂浆应沿墙面上升，高度不小于250mm，同时在板的下部边缘做滴水，防止雨水沿板底漫流。雨篷顶面需设置1%的排水坡，并在一侧或双侧设排水管将雨水排除。为了建筑物立面的需要，可以将雨水由雨水管集中排除，这时雨篷外缘上部需做挡水边坎，如图9-34所示。

图9-34　雨篷防水和排水处理示意图

复习思考题

1.楼板层的基本组成是什么?地坪层的基本组成是什么?

2.楼地层的设计要求有哪些?

3.楼板有哪些类型?

4.现浇钢筋混凝土楼板的特点有哪些?

5.压型钢板组合楼板有何特点?

6.预制装配钢筋混凝土楼板有哪些类型?

7.什么是叠合楼板?

8.装配式钢筋混凝土楼板的结构布置原则有哪些?试绘图表示板与板、板与墙和板梁的连接构造。

9.地层如何防潮?有水房间的楼层如何防水?

10.阳台有哪些类型?阳台板的结构布置形式有哪些?

11.阳台栏杆有哪些形式?各有何特点?
