9.4.1　阳台

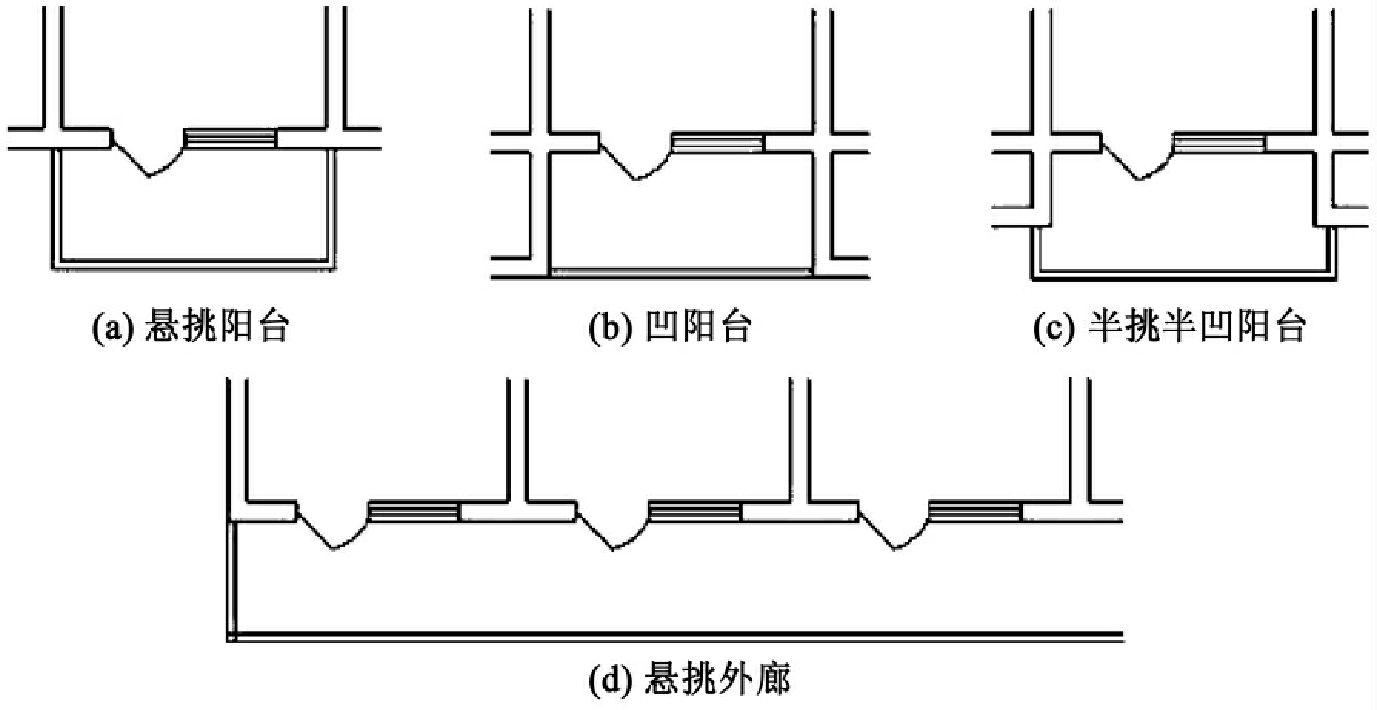

图9-23　阳台类型示意图

1.阳台的类型和设计要求

(1)阳台类型

①按位置分：阳台按其与外墙面的关系分为悬挑阳台，凹阳台，半挑半凹阳台；按其在建筑物中所处的位置可以分为中间阳台和转角阳台，如图9-23所示。

②按功能分：阳台按使用功能的不同又可以分为生活阳台(靠近卧室或客厅)和服务阳台(靠近厨房)。由承重梁、板和栏杆组成。

(2)设计时的要求

①安全适用

悬挑阳台的挑出长度不宜过大，应保证在荷载作用下不发生倾覆现象，以1.2～1.8m为宜。低层、多层住宅阳台栏杆净高不低于1.05m，中高层住宅阳台栏杆净高不低于1.1m，但也不大于1.2m。阳台栏杆形式应防坠落(垂直栏杆之间净距不应大于110mm)、防攀爬(不设水平横杆)、防倾覆，以免造成事故恶果。放置花盆处，也应采取防坠落措施。

②坚固耐久

阳台所用材料和构造措施应经久耐用，承重结构宜采用钢筋混凝土，金属构件应做防锈处理，表面装修应注意色彩的耐久性和抗污染性。

③排水顺畅

为防止阳台上的雨水流入室内，设计时要求将阳台地面标高低于室内地面标高60mm左右，并将地面抹出5‰的排水坡将水导入排水孔，使雨水能顺利排出。

应考虑地区气候特点，南方地区宜采用有助于空气流通的空透式栏杆，北方寒冷地区和中高层住宅应采用实体栏杆，并满足立面美观的要求，为建筑物的形象增添风采。

2.阳台结构布置方式

阳台结构布置方式如图9-24所示。

(1)墙承式

将阳台板直接搁置在墙上。这种结构形式稳定、可靠、施工方便，多用于凹阳台。

(2)挑梁式

从横墙内外伸挑梁，其上搁置预制楼板，这种结构布置简单、传力直接明确、阳台长度与房间开间一致。挑梁根部截面高度为悬挑净长，截面宽度为为美观起见，可以在挑梁端头设置面梁，既可以遮挡挑梁头，又可以承担阳台栏杆重量，还可以加强阳台的整体性。

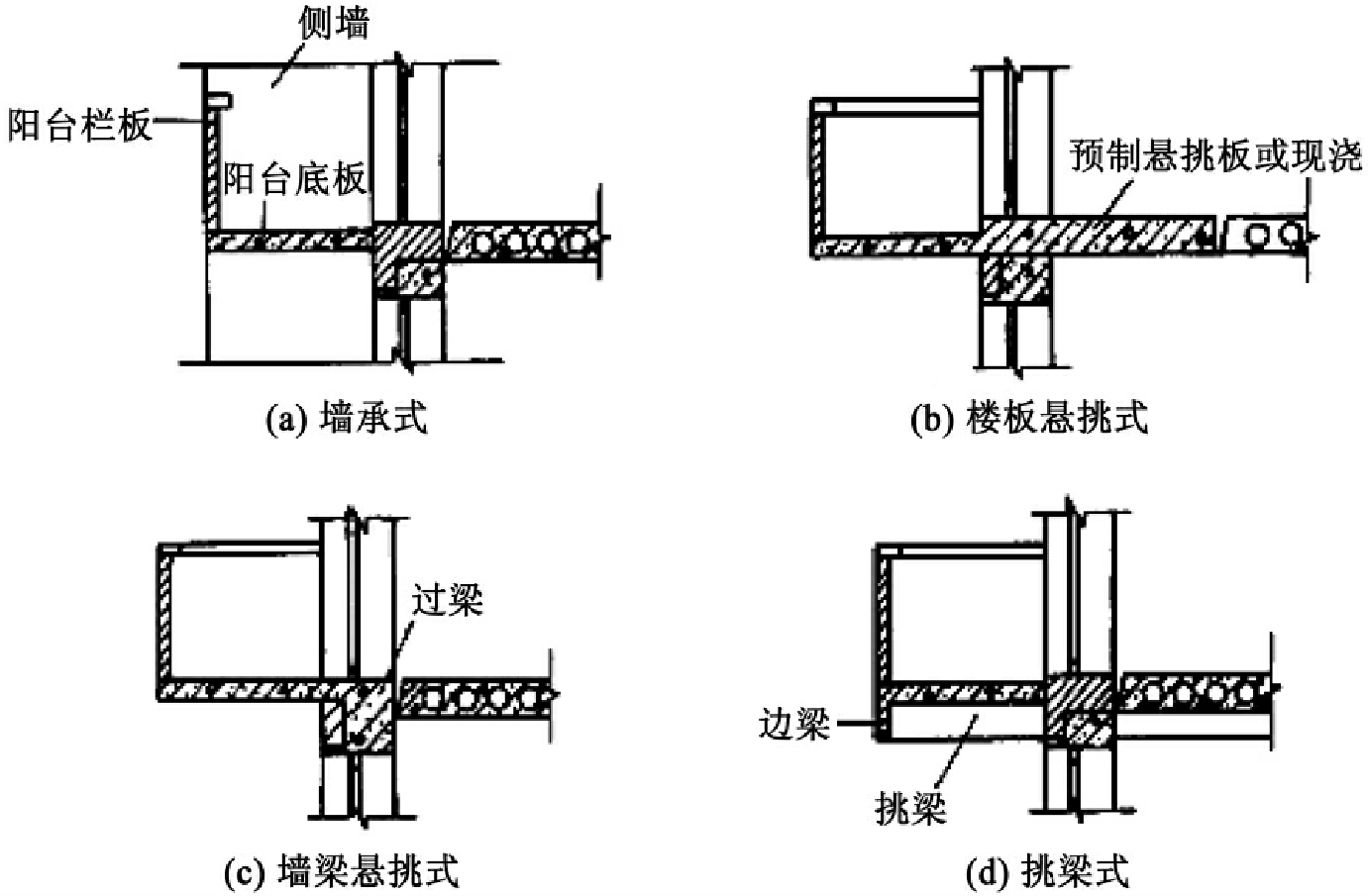

图9-24　阳台结构布置示意图

(3)挑板式

当楼板为现浇楼板时，可以选择挑板式阳台，悬挑长度一般为1.2m左右。即从楼板外延挑出平板，板底平整美观而且阳台平面形式可以做成半圆形、弧形、梯形、斜三角形等各种形状。挑板厚度不小于挑出长度的

3.阳台细部构造

(1)阳台栏杆类型与构造

1)栏杆类型

阳台栏杆(栏板)是设置在阳台外围的垂直构件；主要供人们倚扶之用，以保障人身安全，且对整个建筑物起装饰美化作用。

按阳台栏杆空透情况的不同，阳台栏杆有空花式、混合式和实体式，如图9-25所示。

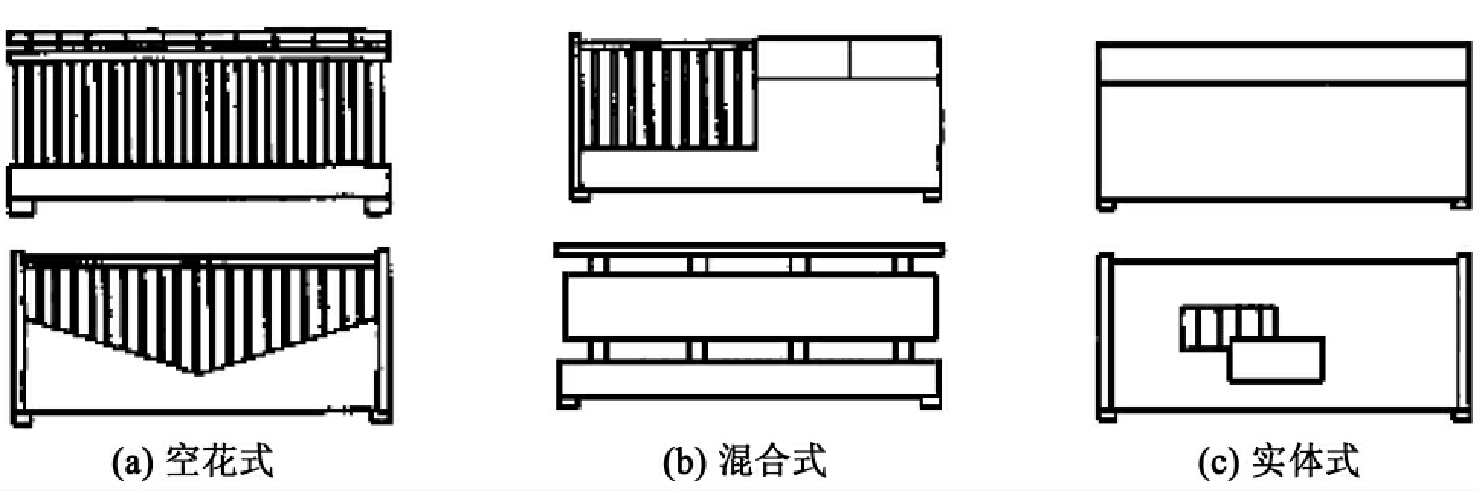

图9-25　阳台栏杆形式示意图

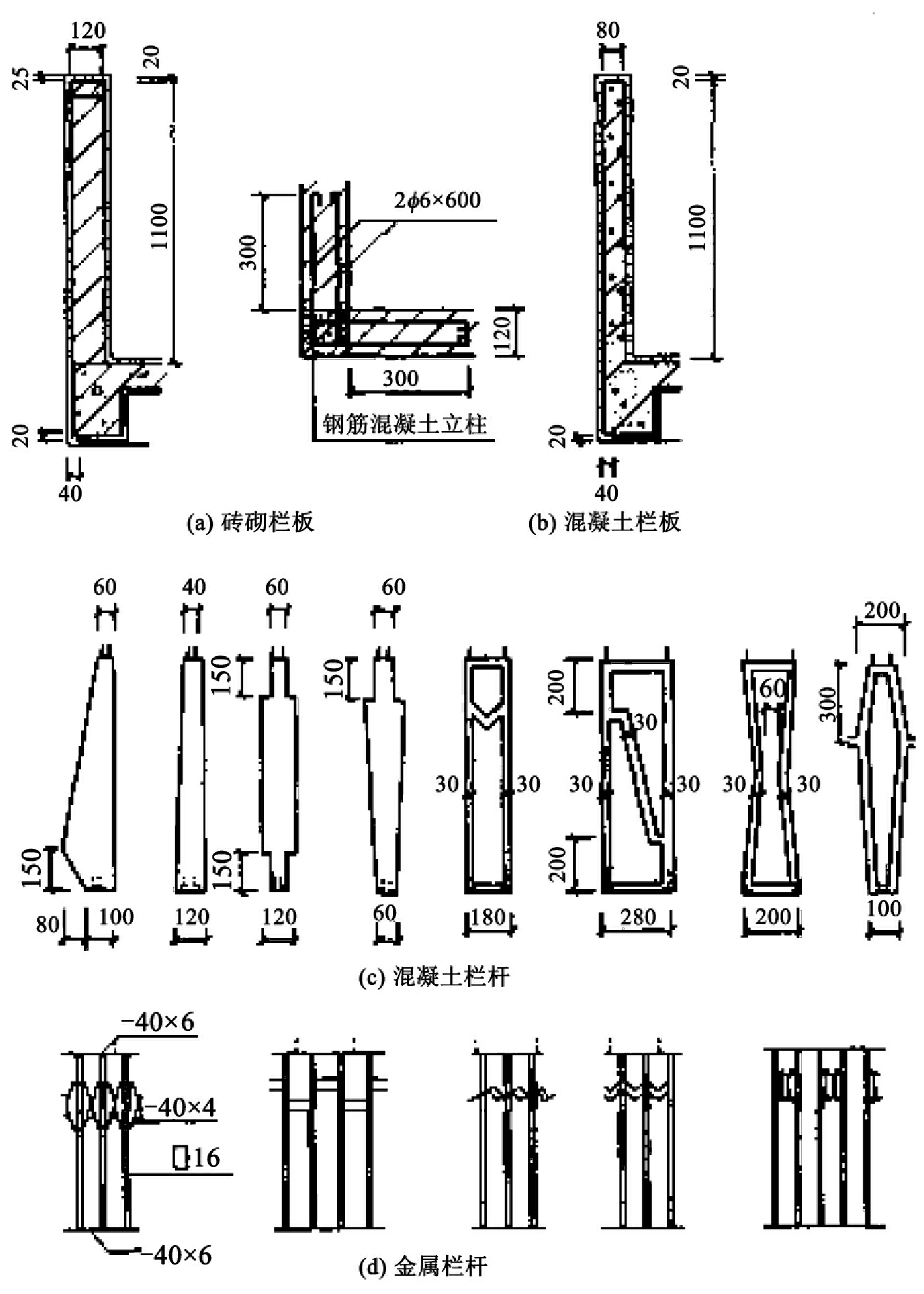

图9-26　阳台、栏杆形式示意图

按砌筑材料的不同，阳台栏杆可以分为砖砌、钢筋混凝土和金属栏杆，如图9-26所示。

金属栏杆若采用钢栏杆易锈蚀，若为其他合金，则造价较高；砖栏杆自重大，抗震性能差，且立面显得厚重；钢筋混凝土栏杆造型丰富，可虚可实，耐久、整体性好，自重较砖栏杆轻并常做成钢筋混凝土栏板，拼接方便。因此，钢筋混凝土栏杆应用较为广泛。

2)栏杆构造

栏杆(栏板)净高应高于人体的重心，不宜小于1.05m，也不应超过1.2m。栏杆一般由金属杆或混凝土杆制作，其垂直杆件之间净距不应大于110mm，栏板有钢筋混凝土栏板和玻璃栏板等。阳台细部构造主要包括栏杆扶手、栏杆与扶手的连接、栏杆与面梁(或称为止水带)的连接、栏杆与墙体的连接等。

①栏杆扶手。扶手是供人们手扶使用的，有金属和钢筋混凝土两种。金属扶手一般为钢管与金属栏杆焊接。钢筋混凝土扶手应用广泛，形式多样，一般直接用做栏杆压顶，宽度有80mm、120mm、160mm。当扶手上需放置花盆时，必须在外侧设保护栏杆，一般高180～200mm，花台净宽为240mm。

钢筋混凝土扶手用途广泛，形式多样，有不带花台、带花台、带花池等，如图9-27所示。

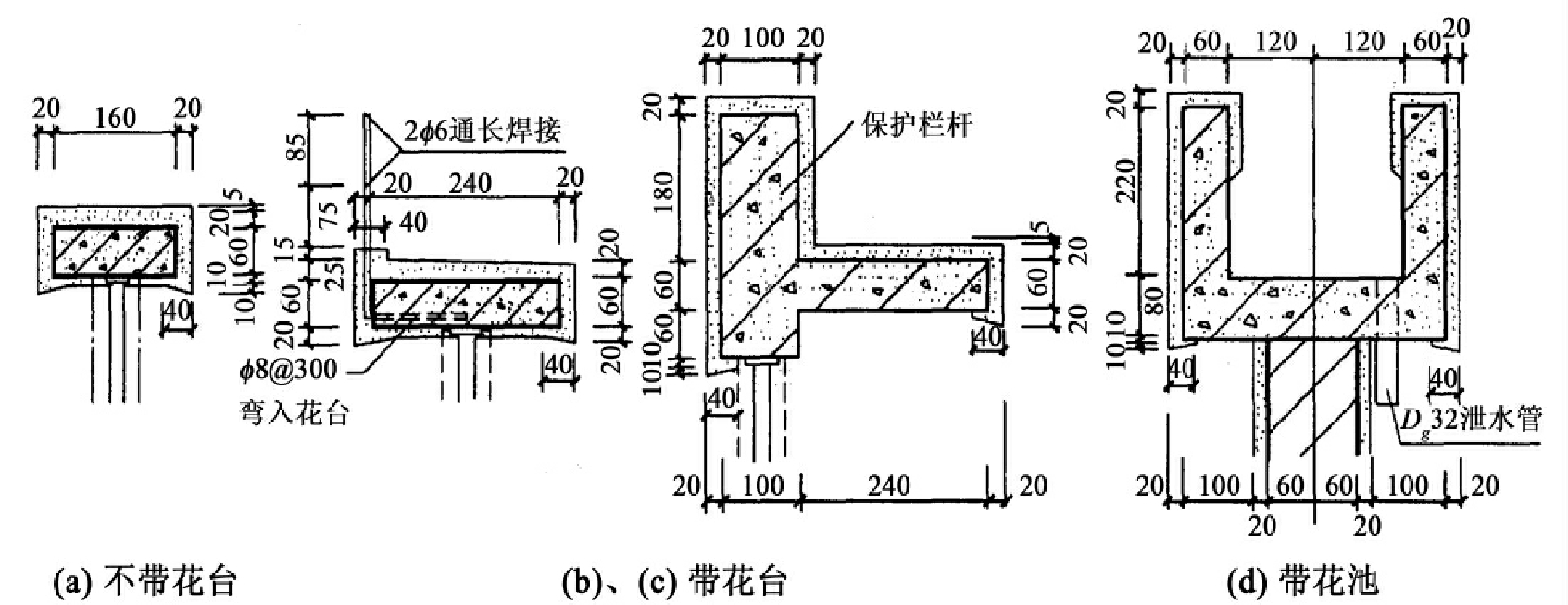

图9-27　阳台扶手构造示意图

②栏杆与扶手的连接方式有焊接、现浇等方式，如图9-28所示。

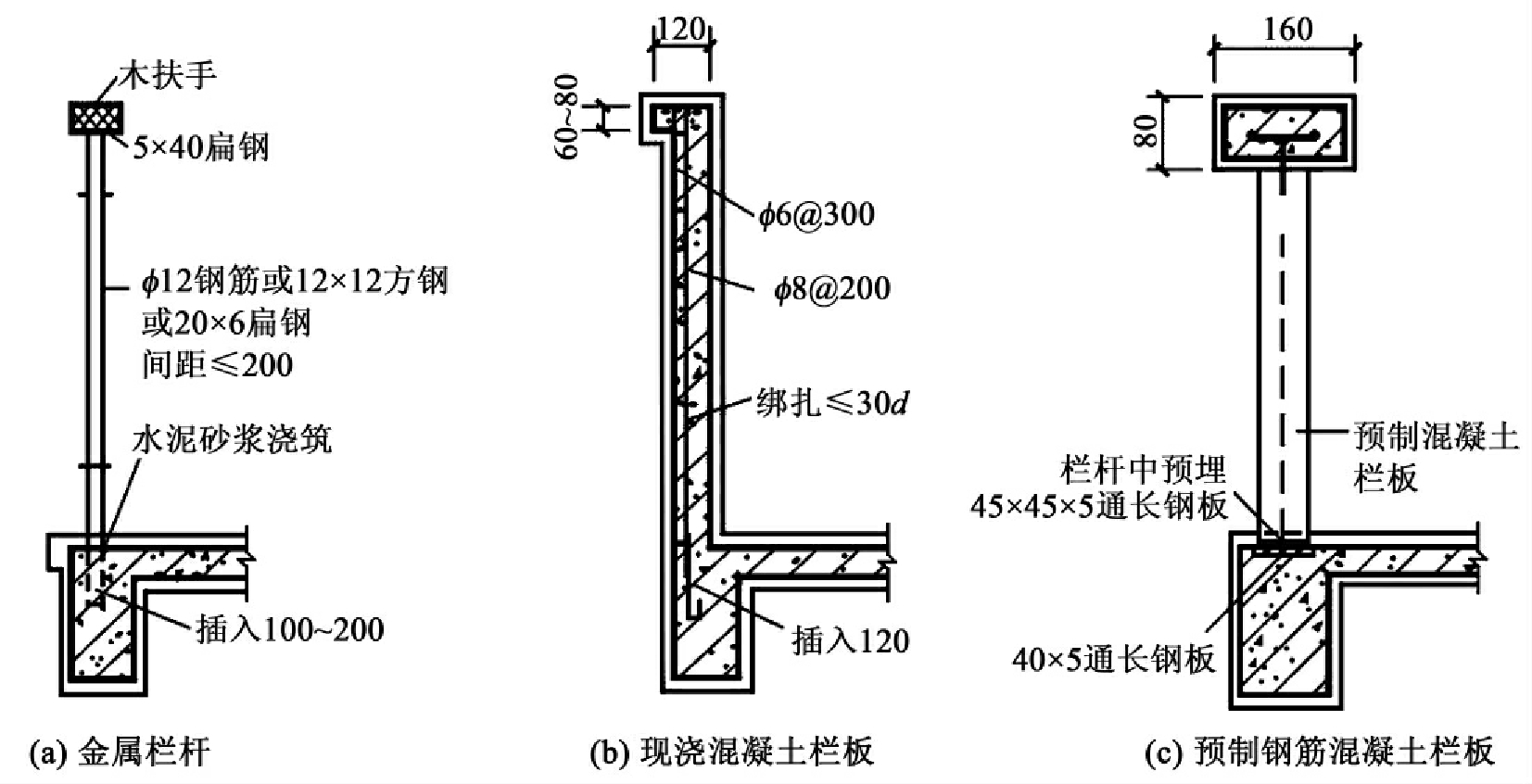

图9-28　阳台栏杆(栏板)与扶手构造示意图

③栏杆与面梁或阳台板的连接方式有预埋铁件焊接、榫接坐浆、插筋现浇连接等，如图9-29所示。

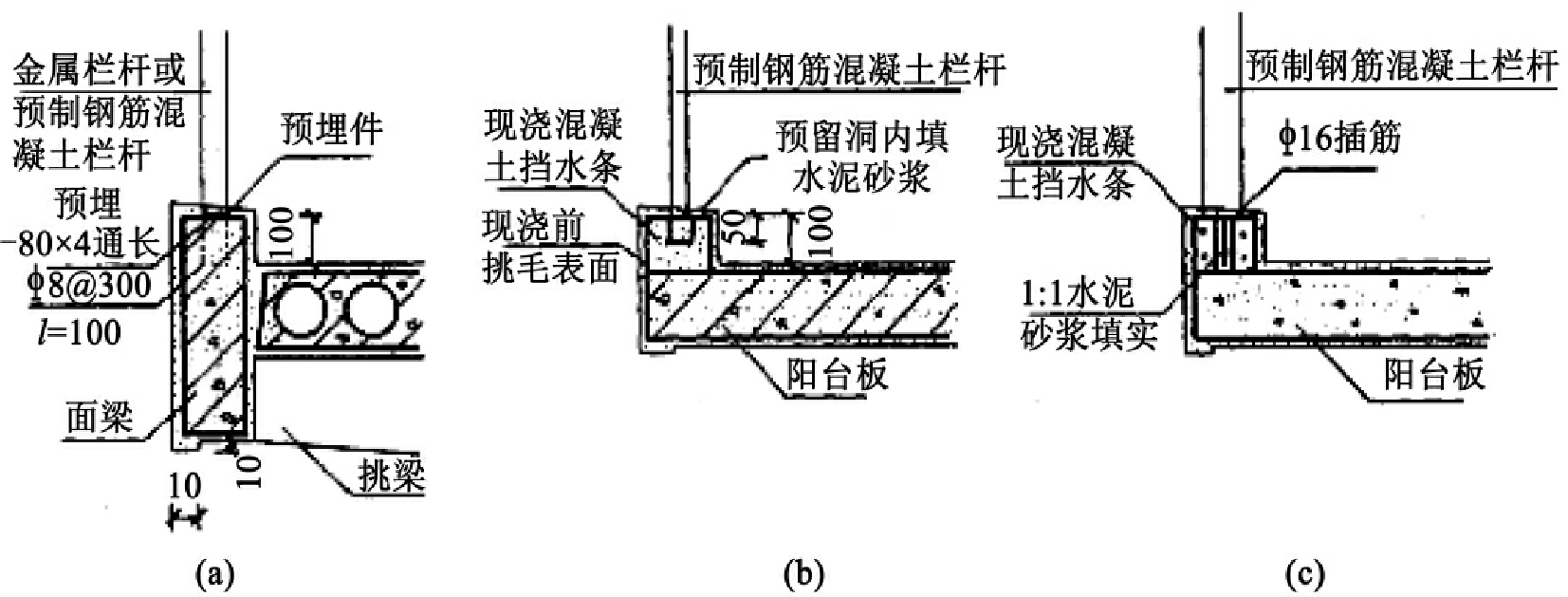

图9-29　栏杆与面梁或阳台板的连接示意图

④扶手与墙体的连接，应将扶手或扶手中的钢筋伸入外墙的预留孔洞中，采用细石混凝土或水泥砂浆填实固牢；现浇钢筋混凝土栏杆与墙连接时，应在墙体内预埋240mm(宽)×180mm(深)×120mm(高)的洞，用C20细石混凝土块填实，从中伸出2Φ6、长300mm的钢筋，与扶手中的钢筋绑扎后再进行现浇，如图9-30所示。

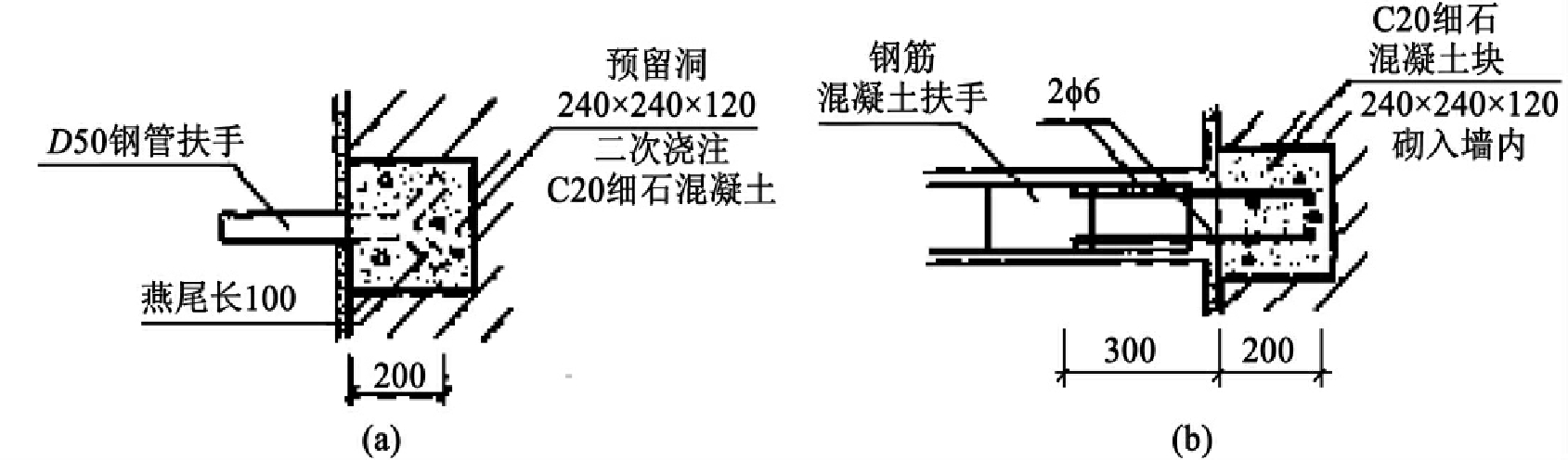

图9-30　扶手与墙体的连接示意图

(2)阳台的排水

阳台排水有外排水和内排水。外排水适用于低层建筑物，即在阳台外侧设置泄水管将水排出。内排水适用于多层建筑物和高层建筑物，即在阳台内侧设置排水立管和地漏，将雨水直接排入地下管网，保证建筑物的立面美观，如图9-31所示。
