7.3.1　隔墙

隔墙构造设计时，应注意自重轻，有利于减轻楼板的荷载；强度、刚度、稳定性好；墙体薄，增加建筑物的有效空间；隔声性能好，使各使用房间互不干扰；满足防火、防水、防潮等特殊要求；便于拆除，能随使用要求的改变而变化。

隔墙的类型很多，按构造方式的不同可以分为块材隔墙、轻骨架隔墙、板材隔墙三类。

1.块材隔墙

块材隔墙是采用普通粘土砖、空心砖、加气混凝土砌块、玻璃砖等块材砌筑而成的非承重墙。

普通粘土砖隔墙一般有砖隔墙和砖隔墙。砖墙用全顺式砌筑，高度不宜超过4m，长度不宜超过6m，否则应加设构造柱和拉梁加固，如图7-27所示。砖墙用砖侧砌而成，一般用于小面积隔墙，如图7-28所示。

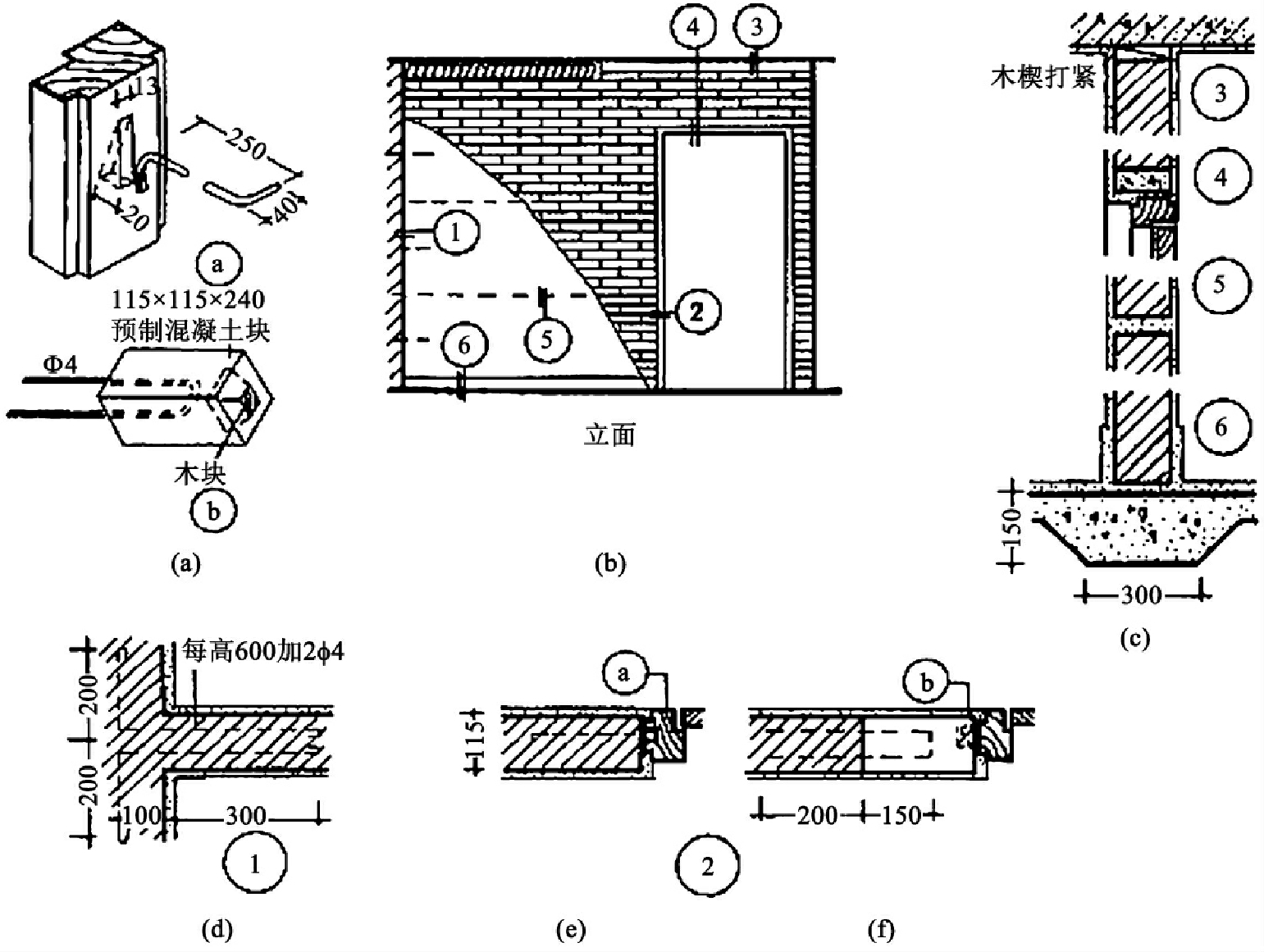

图7-27　砖隔墙示意图

图7-28　砖隔墙示意图

空心砖隔墙和轻质砌块隔墙重量轻，隔热性能好，也应采取加固措施，如图7-29所示。

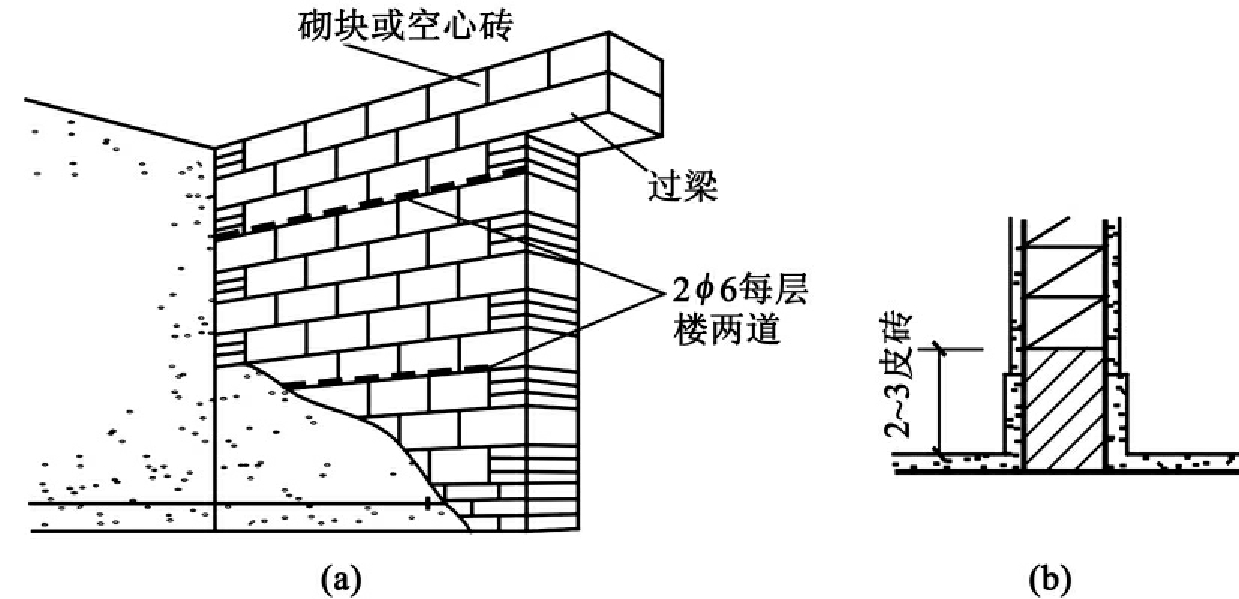

图7-29　砌块或空心砖隔墙示意图

玻璃砖隔墙美观、通透、整洁、光滑，保温、隔声性能好。玻璃砖侧面有凹槽，采用水泥砂浆或结构胶拼砌，缝隙一般10mm。若砌筑曲面时，最小缝隙3mm，最大缝隙16mm。玻璃砖隔墙高度控制在4.5m以下，长度也不宜过长。凹槽中可以加钢筋或扁钢进行拉接，提高其稳定性。墙面积超过12～15m²时，应增加支撑加固，如图7-30所示。

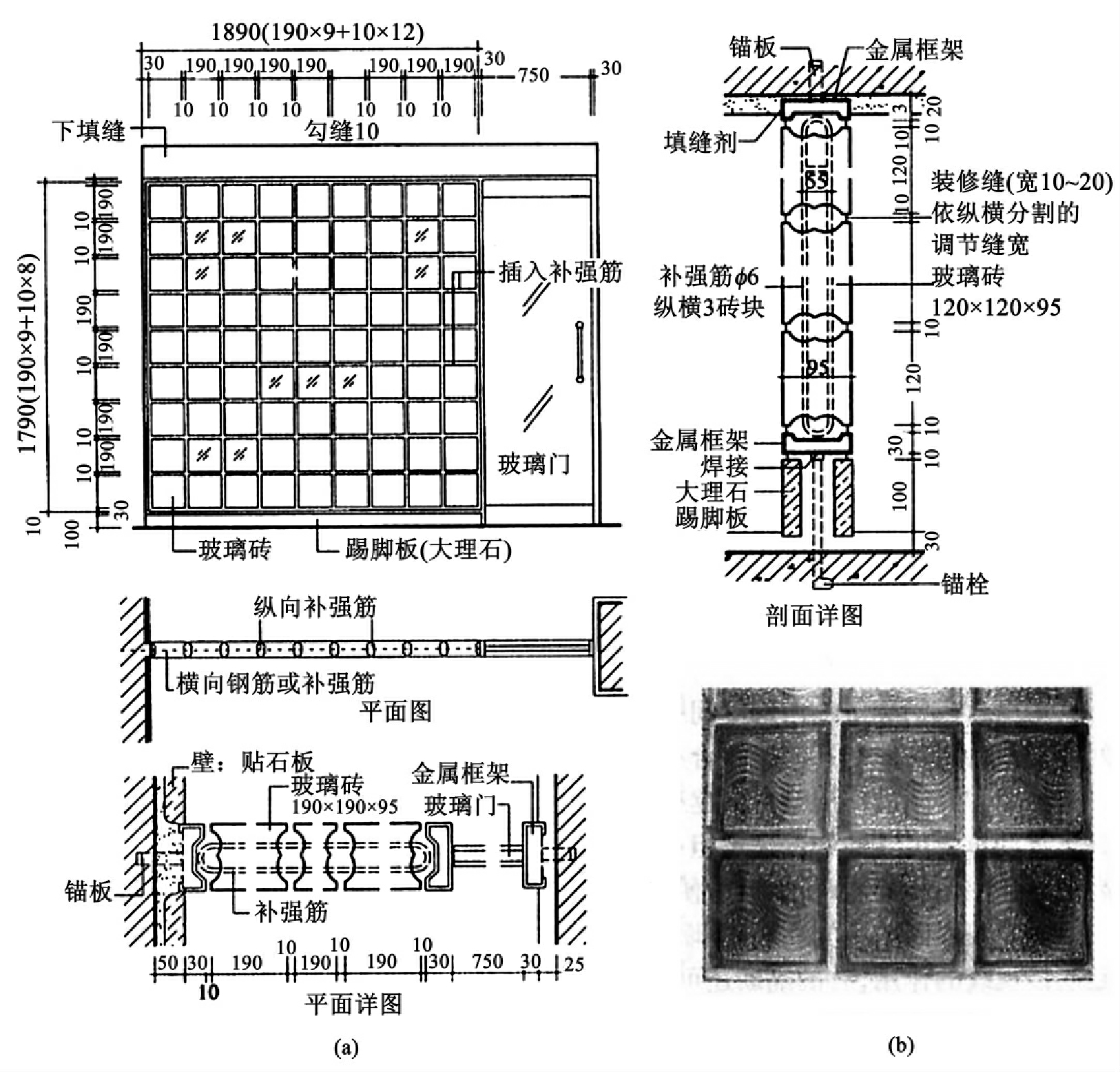

图7-30　玻璃砖隔墙示意图

2.轻骨架隔墙

骨架隔墙是由骨架(龙骨)和饰面材料组成的轻质隔墙。常用的骨架有木骨架和金属骨架，饰面有抹灰饰面和板材饰面。抹灰饰面骨架隔墙是在骨架上加钉板条、钢板网、钢丝网，然后做抹灰饰面，还可以在此基础上另加其他饰面，这种抹灰饰面骨架隔墙已很少采用。板材饰面骨架隔墙自重轻、材料新、厚度薄、干作业、施工灵活方便，目前室内采用较多。

(1)木骨架隔墙

板材饰面木骨架隔墙是由上槛、下槛、立柱(墙筋)、横档或斜撑组成骨架，然后在立柱两侧铺钉饰面板，如图7-31所示。这种隔墙质轻、壁薄、装拆方便，但防火、防潮、隔声性能差，并且耗用木材较多。

①木骨架

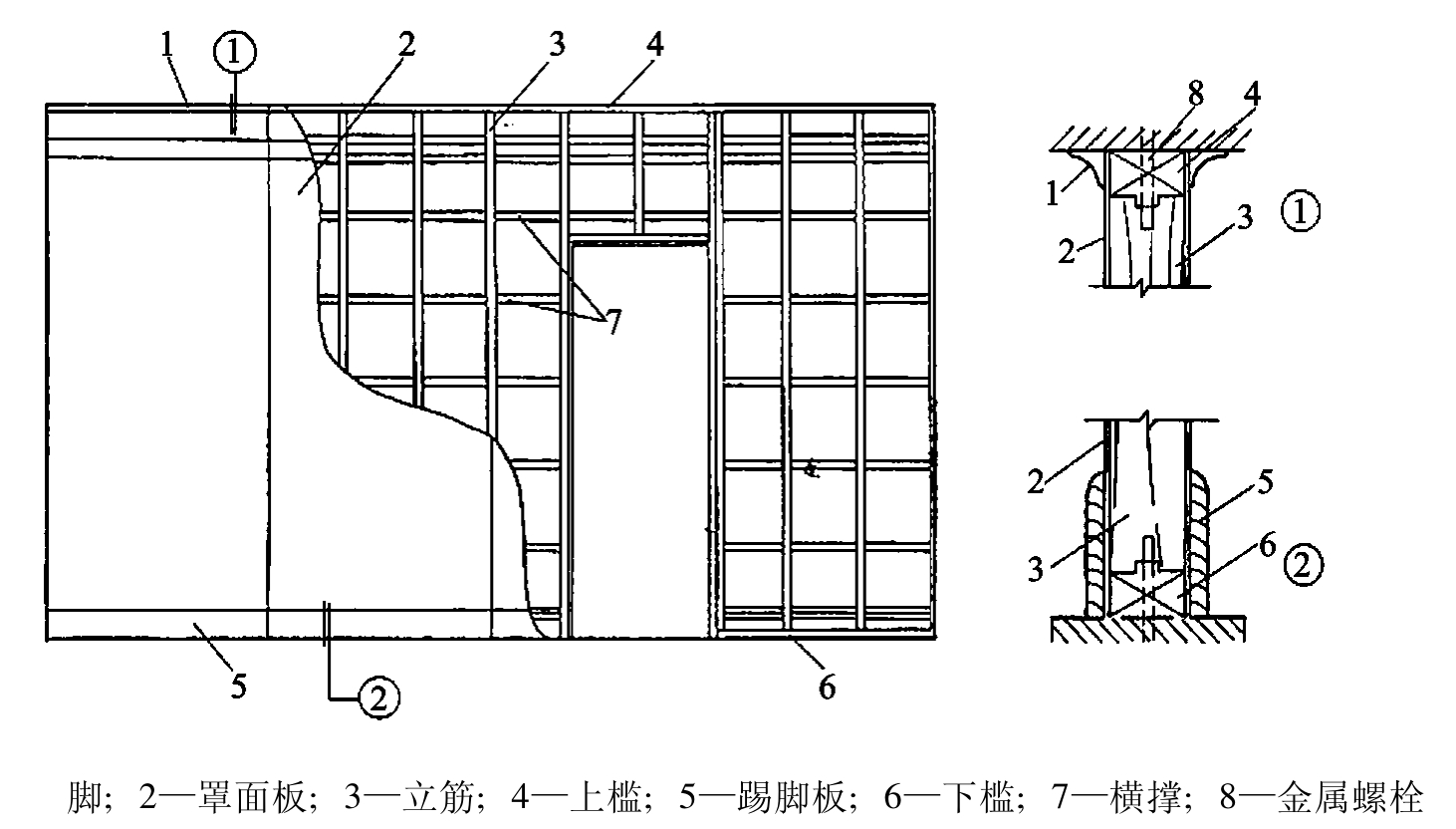

图7-31　木骨架隔墙构造组成示意图

木骨架通常采用50mm×(70～100)mm的方木。立柱之间沿高度方向每隔1.5m左右设横档一道，两端与立柱撑紧、钉牢，以增加强度。立柱间距一般为400～600mm，横档间距为1.2～1.5m。有门框的隔墙，其门框立柱加大断面尺寸或双根并用。档间距为1.2～1.5m。

②饰面板

木骨架隔墙的饰面板多为胶合板、纤维板等木质板。

饰面板可以经油漆涂饰后直接作隔墙饰面，也可以做其他装饰面的衬板或基层板，如镜面玻璃装饰的基层板，壁纸、壁布裱糊的基层板，软包饰面的基层板，装饰板及防火板的粘贴基层板。

饰面板的固定方式有两种：一种是将面板镶嵌或用木压条固定于骨架中间，称为嵌装式；另一种是将面板封于木骨架之外，并将骨架全部掩盖，称为贴面式。

(2)金属骨架隔墙

金属骨架隔墙一般采用薄壁轻型钢、铝合金或拉眼钢板做骨架，两侧铺钉饰面板，如图7-32所示。这种隔墙因其材料来源广泛、强度高、质轻、防火、易于加工和大批量生产等特点，近几年得到了广泛的应用。

①金属骨架

金属骨架由沿顶龙骨、沿地龙骨、竖向龙骨、横撑龙骨和加强龙骨及各种配件组成。其通常的做法是将沿顶龙骨和沿地龙骨用射钉或膨胀螺栓固定，构成边框，中间设置竖向龙骨，若需要还可以加横撑和加强龙骨，龙骨间距为400～600mm。骨架和楼板、墙或柱等构件连接时，多用膨胀螺栓固定，竖向龙骨、横撑之间用各种配件或膨胀铆钉相互连接在竖向龙骨上，每隔300mm左右预留一个准备安装管线的孔。龙骨的断面多数用T形或C形。

②饰面板

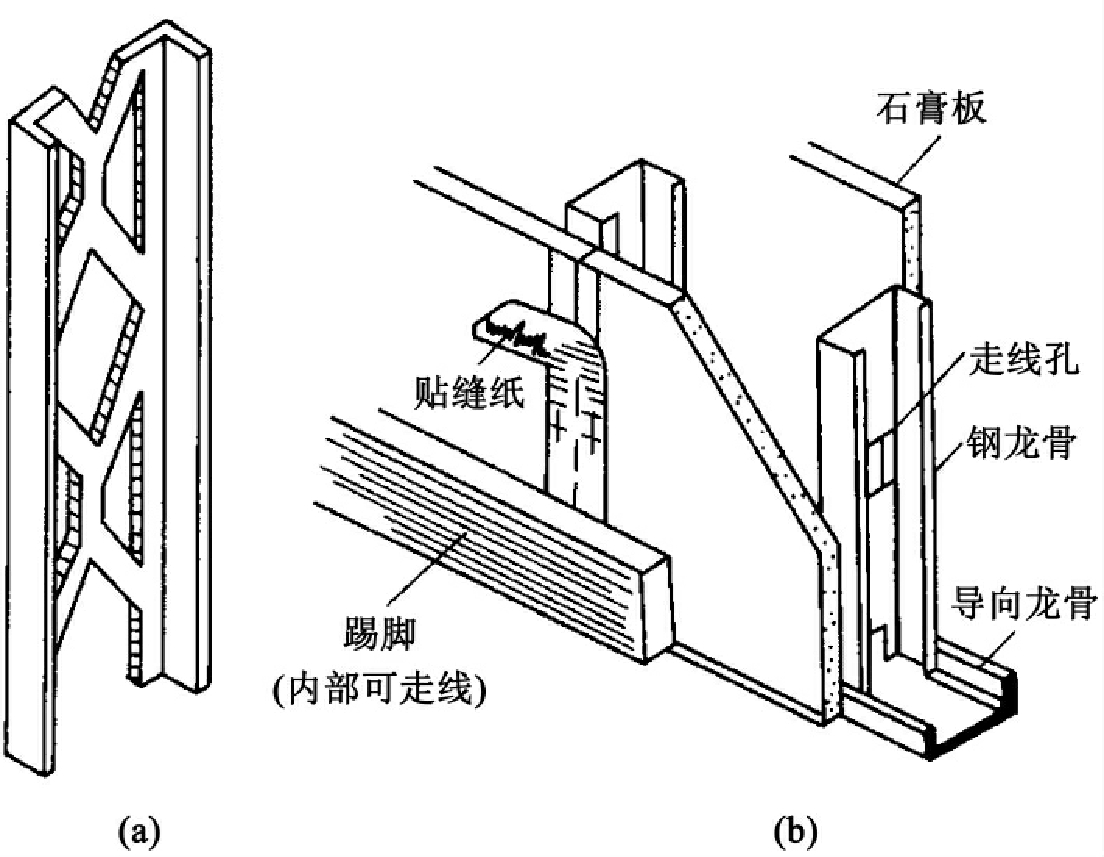

图7-32　金属骨架隔墙的组成示意图

金属骨架的饰面板采用纸面石膏板、金属薄钢板或其他人造板材。目前应用最多的是纸面石膏板、防火石膏板和防水石膏板。

3.板材隔墙

板材隔墙是指单板高度相当于房间净高，面积较大，且不依赖骨架，直接拼装而成的隔墙。通常分为复合板材、单一材料板材、空心板材等类型。常见的有金属夹芯板、石膏夹芯板、石膏空心板、泰柏板、增强水泥聚苯板(GRC板)、加气混凝土条板、水泥陶粒等。板材隔墙墙面上均可以做喷浆、油漆、贴墙纸等多种饰面。图7-33为增强石膏空心条板的安装节点，图7-34为碳化石灰板材的安装节点。

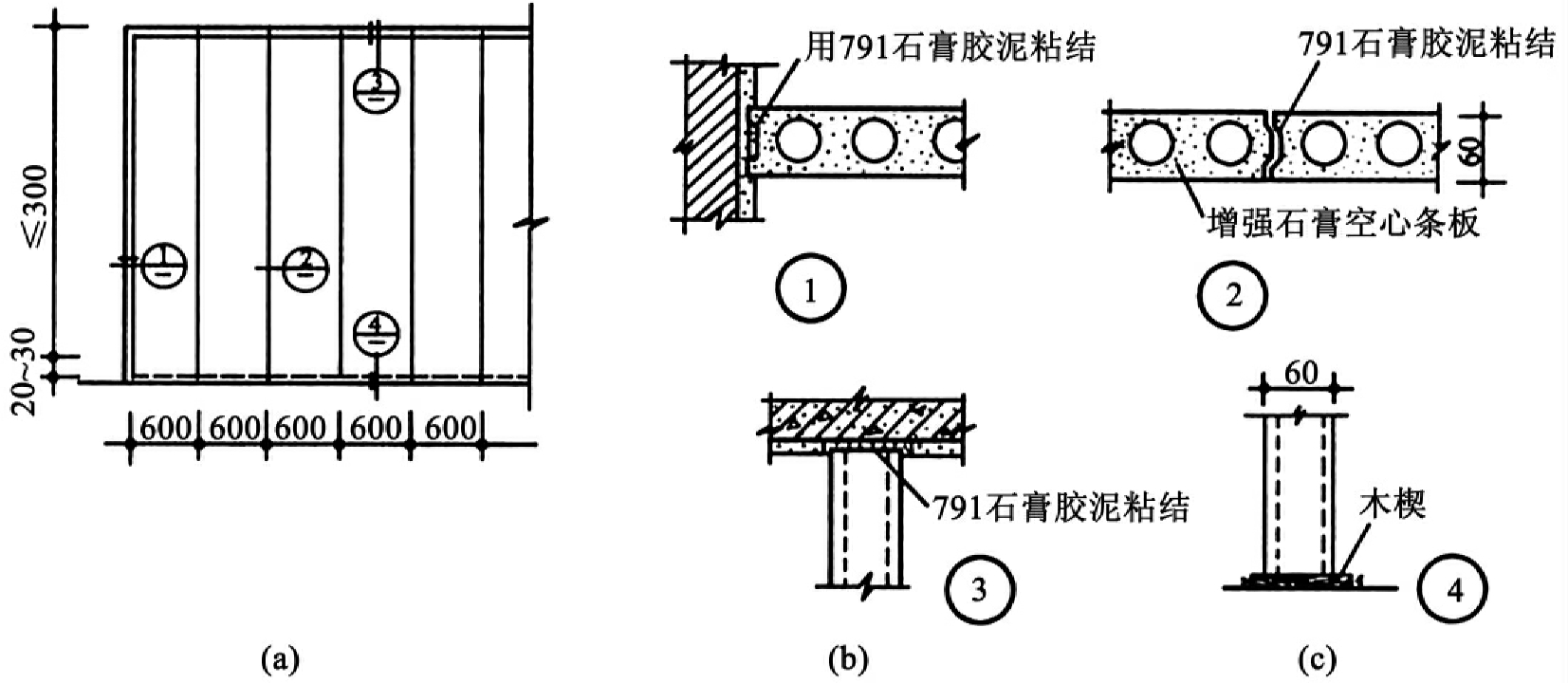

图7-33　增强石膏空心条板的安装节点(单位：mm)

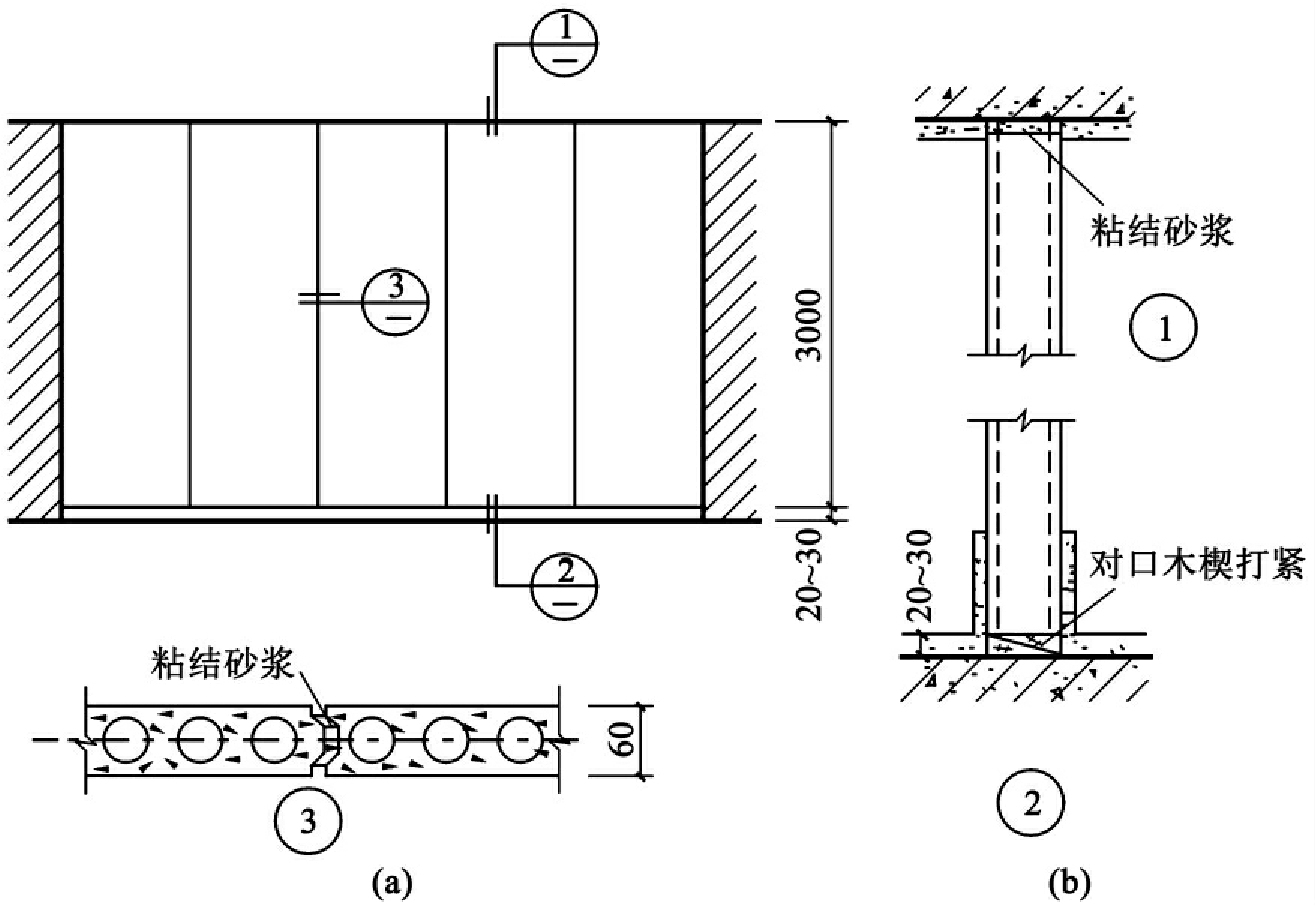

图7-34　碳化石灰板材的安装节点(单位：mm)
