7.2.3　墙体尺度

墙体的尺度是指墙段厚和墙段长两个方向的尺度。要确定墙体的尺度，除应满足结构和功能的要求外，还必须符合块材自身的规格尺寸。

1.墙厚

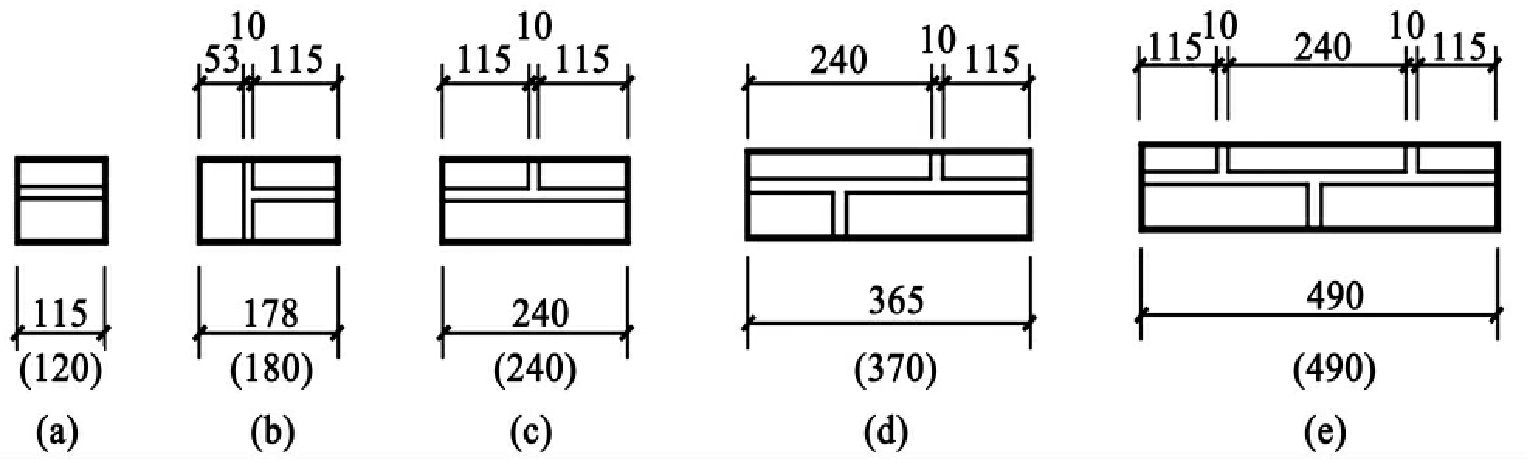

墙厚主要由块材和灰缝的尺寸组合而成。以标准砖的规格240mm×115mm×53mm为例，用砖块的长、宽、高作为墙厚度的基数，在错缝或墙厚超过砖块时，均按灰缝10mm进行组砌。从尺寸上可以看出，墙厚以砖厚加灰缝、砖宽加灰缝后与砖长形成1∶2∶4的比例为其基本特征，组砌灵活。常见砖墙厚度如图7-11所示。当采用复合材料或带有空腔的保温隔热墙体时，墙厚尺寸在块材基数的基础上根据构造层次计算即可。

图7-11　墙厚与砖规格的关系(单位：mm)

2.洞口尺寸

洞口尺寸主要是指门窗洞口，其尺寸应按模数协调统一标准制定，这样可以减少门窗规格，提高建筑工业化的程度。因此一般门窗洞口宽、高的尺寸采用300mm的倍数，但是在1000mm以内的小洞口可以采用基本模数100mm的倍数。例如：600mm、700mm、800mm、900mm、1000mm、1200mm、1500mm、1800mm，等等。

3.墙段尺寸

墙段尺寸是指窗间墙、转角墙等部位墙体的长度。墙段由砖块和灰缝组成，以普通粘土砖为例，最小单位为115mm砖宽加上10mm灰缝，共计125mm，并以此为组合模数。按这种砖模数的墙段尺寸有：240mm、370mm、490mm、620mm、740mm、870mm、990mm、1120mm、1240mm等数列。而我国现行的《建筑模数协调统一标准》的基本模数为100mm。房间的开间、进深采用了扩大模数3M的倍数。这样，在一栋房屋中采用两种模数，必然会在设计施工中出现不协调的现象；而砍砖过多会影响砌体强度，也会给施工带来麻烦。解决这一矛盾的另一办法是调整灰缝的大小。由于相关施工规范允许竖缝宽度为8～12mm，使墙段有少许调整余地。但是墙段短时，灰缝数量少，调整范围小。故当墙段长度小于1.5m时，设计时宜使其符合砖模数；当墙段长度超过1.5m时，可以不考虑砖模数。

另外，墙段长度尺寸尚应满足结构需要的最小尺寸，以避免应力集中在小墙段上而导致墙体的破坏，对转角处的墙段和承重窗间墙尤应注意。
