7.2.2　　组砌方式

组砌是指块材在砌体中的排列。组砌的关键是错缝搭接，使上、下层块材的垂直缝交错，保证墙体的整体性。如果墙体表面或内部的垂直缝处于一条线上，即形成通缝，如图7-4所示。在荷载作用下，通缝会使墙体的强度和稳定性显著降低。

1.砖墙的组砌

在砖墙的组砌中，长边垂直于墙面砌筑的砖称为丁砖；在砖墙的组砌中，长边平行于墙面砌筑的砖称为顺砖。上、下两皮砖之间的水平缝称为横缝；左、右两块砖之间的缝称为竖缝，如图7-5所示。标准缝宽为10mm，可以在8～12mm之间进行调节。组砌原则：如砖缝砂浆要饱满；砖缝横平竖直、上下错缝、内外搭接。关于砖墙的砌筑方法不胜枚举，如图7-6所示为普通粘土砖的组砌方法，可以作为一种参考。即使完全取消砖块的使用后，有时用仿砖的饰面砖来做装修时，这种机理也还是有用的。

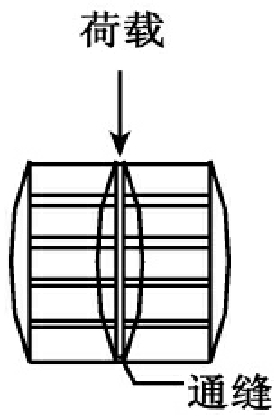

图7-4　通缝示意图

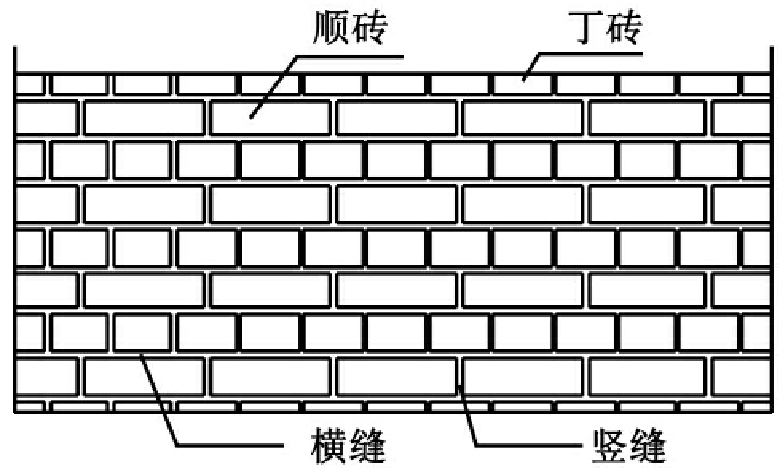

图7-5　砖墙组砌名称

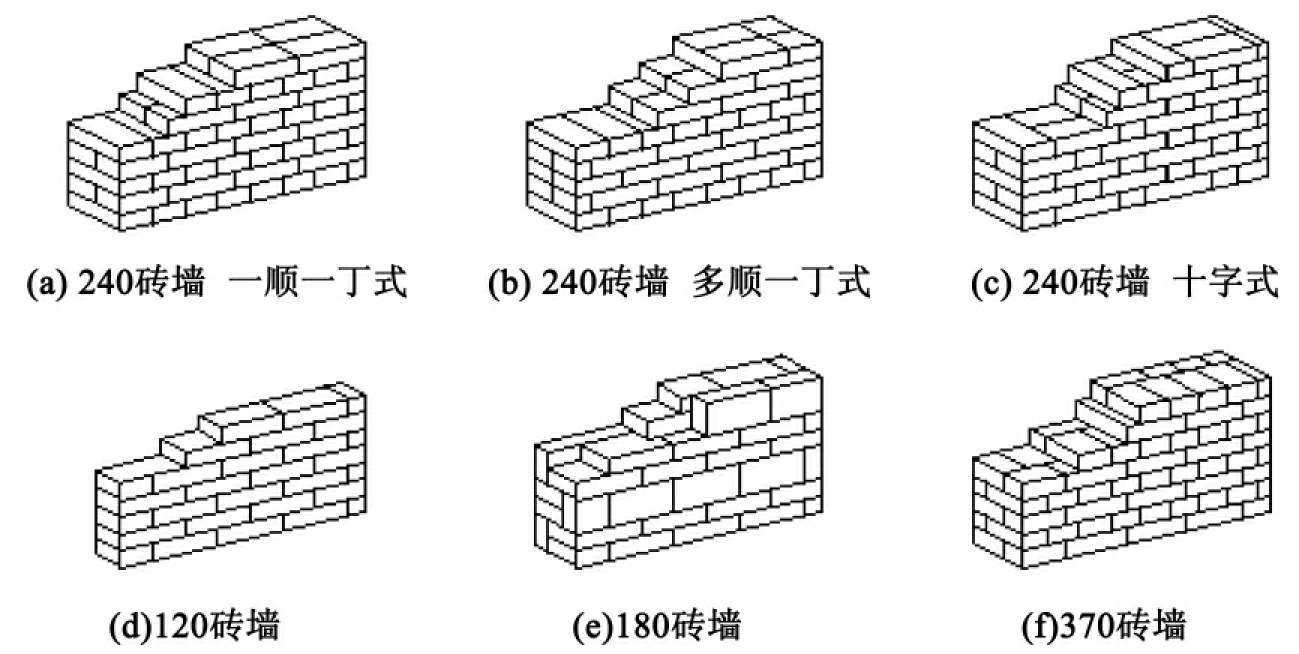

图7-6　砖墙的组砌方式

2.砌块墙的组砌

砌块在组砌中与砖墙不同的是，由于砌块规格较多、尺寸较大，为保证错缝以及砌体的整体性，砌块需要在建筑平面图和立面图上进行砌块的排列设计，注明每一砌块的型号，如图7-7所示。排列设计的原则是，正确选择砌块的规格尺寸，减少砌块的规格类型；优先选用大规格的砌块作为主砌块，以加快施工速度；上、下皮应错缝搭接，搭接长度为砌块长度的，高度的，并不应小于90mm。当无法满足搭接长度要求时，在灰缝内应设φ4的钢筋网片拉接，如图7-8所示。内外墙和转角处砌块应彼此搭接，以加强整体性；空心砌块上、下皮应孔对孔、肋对肋，错缝搭接。砌块墙与后砌墙交接处，应沿墙高每400mm在水平灰缝内设置2φ4钢筋、横筋间距不大于200mm的焊接钢筋网片。

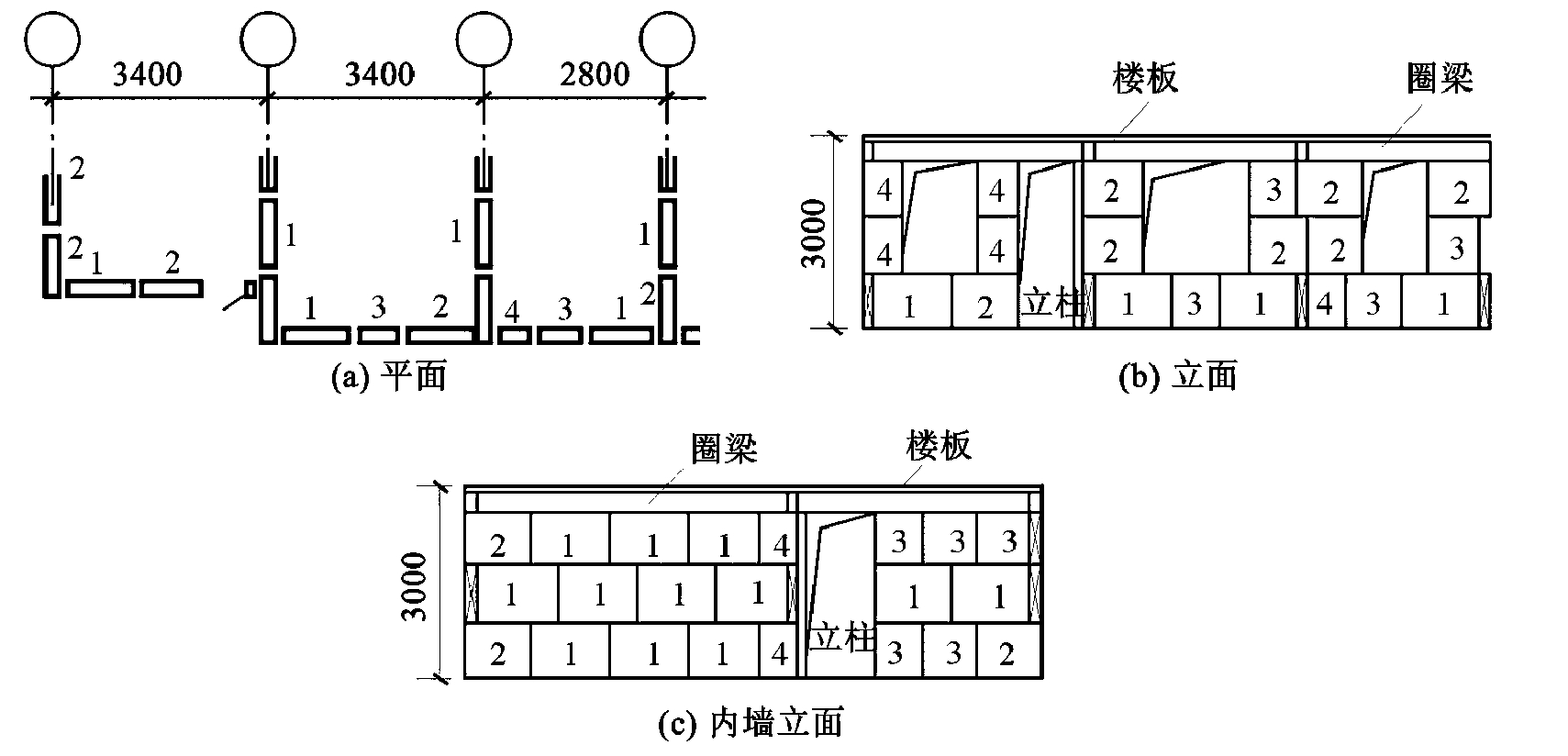

图7-7　砌块排列示意图(单位：mm)

图7-8错缝配筋示意图(单位：mm)

由于砌块规格多，外形尺寸往往不像砖那样规整，因此砌块组砌时，缝型比较多，水平缝有平缝和槽口缝(见图7-9(a)、(b))，垂直缝有平缝、错口缝和槽口缝(见图7-9(c)、(d)、(e)、(f))等形式。水平灰缝和垂直灰缝的宽度不仅要考虑到安装方便、易于灌浆捣实，以保证足够的强度和刚度，而且还要考虑隔声、保温、防渗等问题。

图7-9砌块墙的砌筑缝示意图

当采用混凝土空心砌块时，应在房屋四大角、外墙转角、楼梯间四角设芯柱。芯柱用C15细石混凝土填入砌块孔中，并在孔中插入通长钢筋，如图7-10所示。

当砌体墙作为填充墙使用时，其构造要点主要体现在墙体与周边构件的拉结、合适的高厚比、其自重的支承以及避免成为承重的构件。其中前两点涉及墙身的稳定性，后两点涉及结构的安全性。

在骨架承重体系的建筑物中，柱子上面每500mm高左右就会留出拉结钢筋来，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。拉结钢筋不少于2φ6，深入墙内距离一、二级框架沿全长设置；三、四级框架不小于墙长，且不小于700mm。如果是针对混合结构体系的后砌隔墙，则最好是在新砌墙两端原有的墙体上有间隔地掏去部分砌筑块材(形成马牙槎)，使得新墙体砌筑时有可能局部嵌入原有墙体，做到新墙体、旧墙体有效搭接。

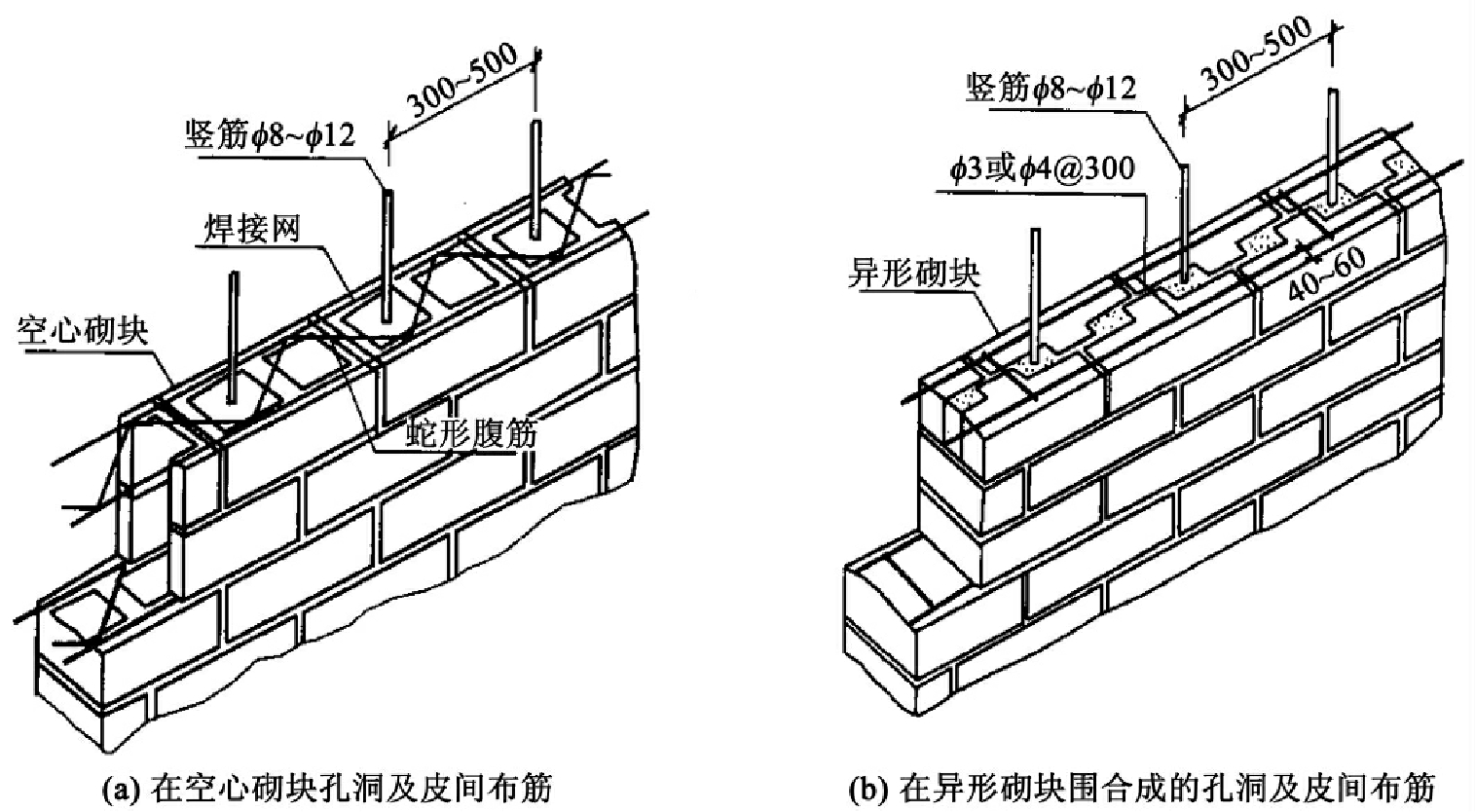

图7-10　用空心砌块做配筋砌体

高厚比是涉及砌体墙稳定性的重要因素。高大的填充墙虽然有可能通过增加厚度来达到稳定的目的，但这样势必会增加填充墙的自重。需要时可以采取构造方法来解决。可以在砌体墙中局部添加钢筋混凝土的小梁或构造柱，其中小梁又可以称为压砖槛，是指每隔一定高度就在墙身中浇筑约60mm厚的配筋细石混凝土，内置2φ6的通长钢筋。例如砖墙高度不宜超过4m，长度不宜超过5m，否则每砌筑1.2m的高度，就应该做一道压砖槛。若有可能，该钢筋可以与从填充墙两端柱子中伸出的拉结钢筋绑扎连通，这样相当于分段降低了填充墙的高度，既不必增加墙的厚度，又保证了其稳定性。同样，在填充墙中增加构造柱，构造柱是与墙体同步施工的，从构造柱中每隔一定距离就伸出拉结钢筋与分段的墙体拉结，这样也就加强了整段墙体的稳定性。添加钢筋混凝土的压砖槛以及构造柱的方法，可以在高大的填充墙体中同时使用。

砌体墙所用的砌筑块材的重量一般都较大，在骨架承重体系建筑物中添加填充墙或是在混合结构体系建筑物中添加隔墙，都应考虑其下部的构件是否能够支承其自重。例如楼板如果是采用的预制钢筋混凝土多孔板，则原来在工厂预制时是按照板面均布荷载来设计的，在跨中不允许有较大的集中荷载。那么，楼层的某些位置就不能添加像这样自重较大的填充墙或是重隔墙。

此外，为了保证填充墙上部结构的荷载不直接传到该墙体上，即保证其不承重，当墙体砌筑到顶端时，应将顶层的一皮砖斜砌。
