4－1　PLC由哪几部分组成?各部分作用是什么?

4－2　PLC有哪些特点?

4－3　试简述PLC的工作过程。

4－4　CMP1A系列PLC的内部继电器区是怎样划分的?哪些继电器有断电保持功能?

4－5　用TIM指令编写一个程序，完成在00000接通10秒后01001接通并保持，定时器则立即复位。01001接通10秒后自动断开。画出梯形图，写出语句表。

4－6　用CNT指令编写一个程序，实现上题的控制。

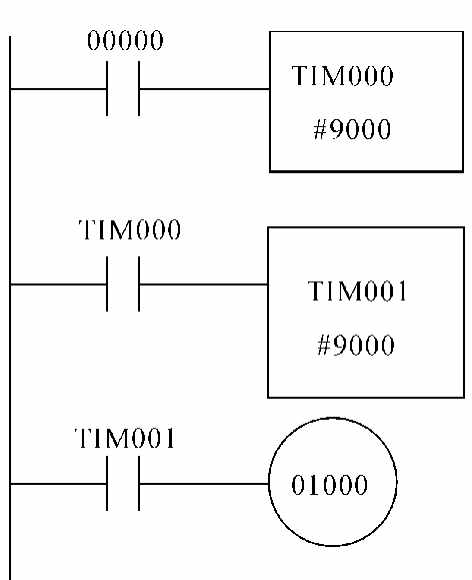

4－7　写出题4－7图所示梯形图的编码表，并说明它的功其能。

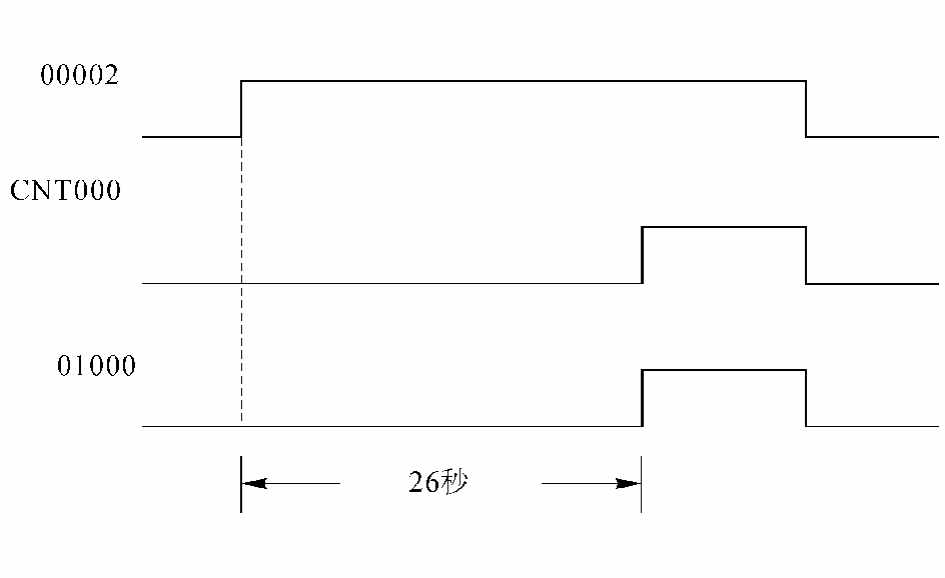

4－8　试用计数器构成题4－8图所示延时26秒的电路，画出梯形图。

4－9　有一台电动机，要求在按下启动按钮后，电动机运转10秒，停止5秒;重复3次后，电动机自动停止。试画出梯形图。

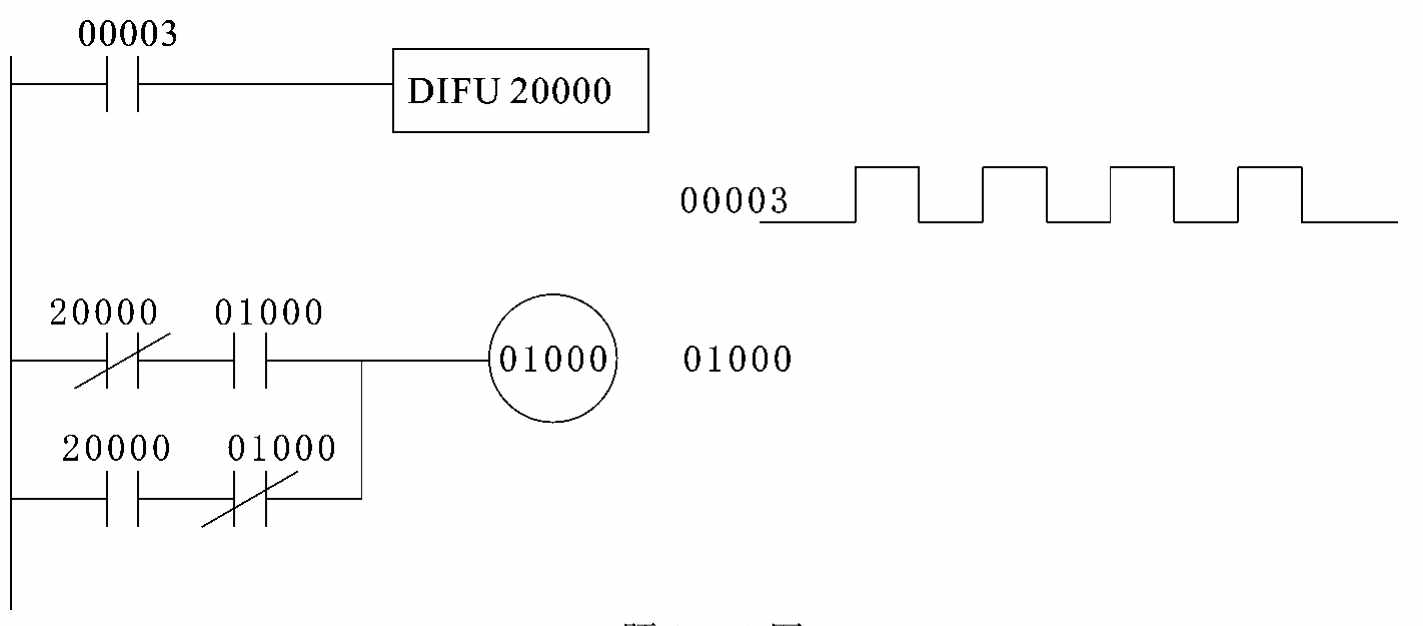

4－10　仔细分析题4－10图左面的梯形图，画出输出继电器01000的波形图，并说明其功能。
