3.1　电气图

电气控制系统是由许多电气元件和电气设备按照一定的控制要求连接而成。为了说明生产机械电气控制系统的组成、结构、工作原理，方便电气控制设备安装、调试、维修、维护等技术要求，需采用电气图表示出来。电气图有三种:电路图、电气接线图和电器位置图。电气图应根据国家电气制图标准，用规定的图形和文字符号及规定的画法绘制。

3.1.1　电气图的图形和文字符号

1.图形符号

电气图的图形符号应遵循国家标准GB4728.1～GB4728.13《电气图用图形符号》。该标准规定了符号要素、限定符号、一般符号和常用其他符号等。有些符号规定了几种形式，在绘图时根据要求选用，在规定的规则下作某些变化，使电气图看上去清晰。

2.文字符号

电气图的文字符号应遵循国家标准GB7159—87《电气技术中的文字符号制定通则》。文字符号用来标明电气图上的电气设备、装置和元器件的名称、功能、状态和特征。标示在电气设备、元器件图形的旁边。文字符号分为基本文字符号和辅助文字符号。

基本文字符号有单字母符号和双字母符号。单字母符号一般用来表示电气设备、电气元件的类别。例如开关类用Q表示。如果当用单字母符号不能满足该类电气元件的要求，需要将该类别电器进一步划分时，才采用双字母符号。如位置开关用SQ表示。

辅助文字是用来进一步表示电气设备、电气元件的功能、特征和状态。

电气控制系统图常用的图形符号、文字符号，如需要详细地了解望查阅国家标准。

3.1.2　电路图

电路图一般称为电气原理图。电路图用规定的图形和文字符号按控制系统要求详细地表示了生产机械上所有电控设备之间的连接关系，是电气技术中应用最广的电气图。

电路图的作用是用来理解控制系统中设备及组成原理，为将来设备的安装、维修和维护提供信息，为绘制电气接线图提供依据。电路图的绘制规定应遵循国家标准GB69988.4—86《电气制图电路图》。图3－1－1给出某车床电路图的实例。电路图表示控制线路的工作原理及各电气元件的作用和相关关系，但并不表示电气元件的实际位置和实际连线。绘制电路图应遵循如下原则:

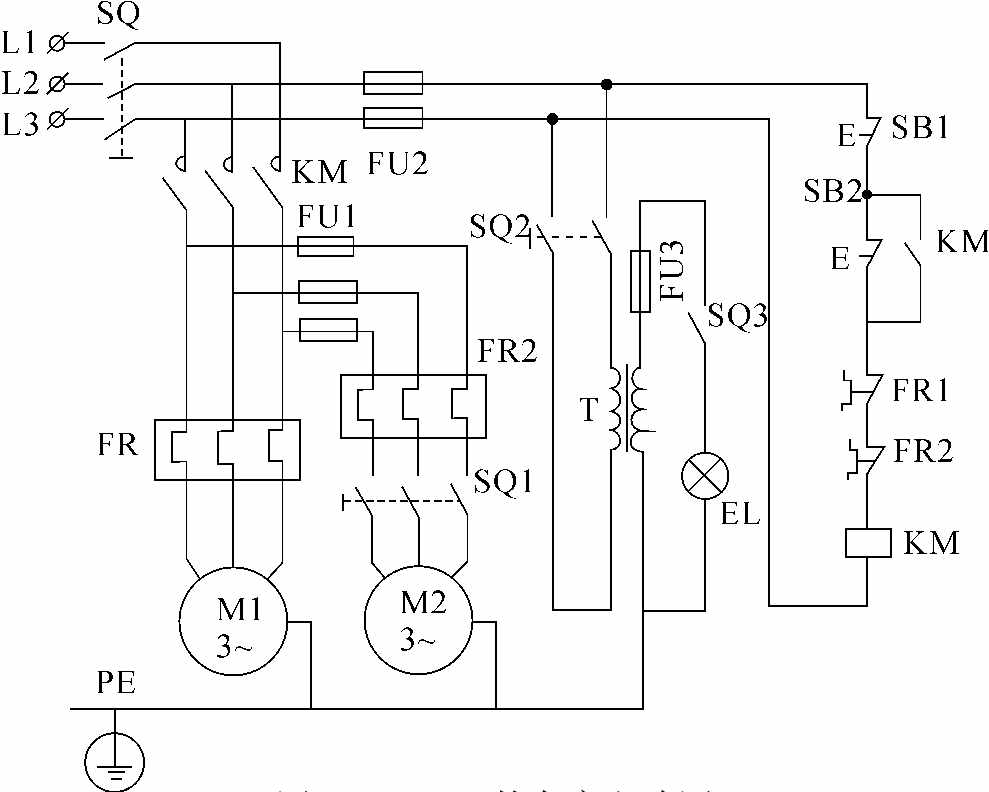

图3－1－1　某车床电路图

①电路图一般分为主电路和控制电路两部分。通常分开画，主电路画在左侧，控制电路画在右侧。主电路为设备的驱动电路，在控制电路的控制下，向用电设备供电。控制电路要实现控制系统所需要的逻辑控制功能，一般由主令电器、各继电器、接触器的线圈、各电器辅助触点、照明信号电路及各种保护电路等构成。

②电路图中的电路可以水平布置或者垂直布置。水平布置时电源线垂直画，其他电路水平画。各分支电路基本上按控制动作的顺序由上而下排列。垂直布置时，电源线水平画，其他垂直画。各分支电路按控制动作的顺序从左向右排列。两根以上导线的电气连接处要画圆点。

③各种电气元件及其部件在电路中的位置，根据便于阅读的原则应按先后顺序来安排。同一电器元件的各个部件可以不画在一起，但必须用同一文字符号来标明。如图3－1－1中接触器KM的线圈和触点都用KM表示。

④电路图中的全部电气元件触点的开、闭情况，均以线圈失电、开关不动作时的原始位置绘出。

3.1.3　电气接线图

电气接线图表示电气控制系统设备中电机、各种电器元件的实际安装位置及实际接线情况。它们是根据设备的结构和工作要求决定的。是在电路图基础上编制的，图3－1－2为某车床的电气接线图。绘制时应遵循国家标准GB6988.5—86《电气制图、接线图和接线表》规定的接线图的编制规则，应遵循以下3个方面。

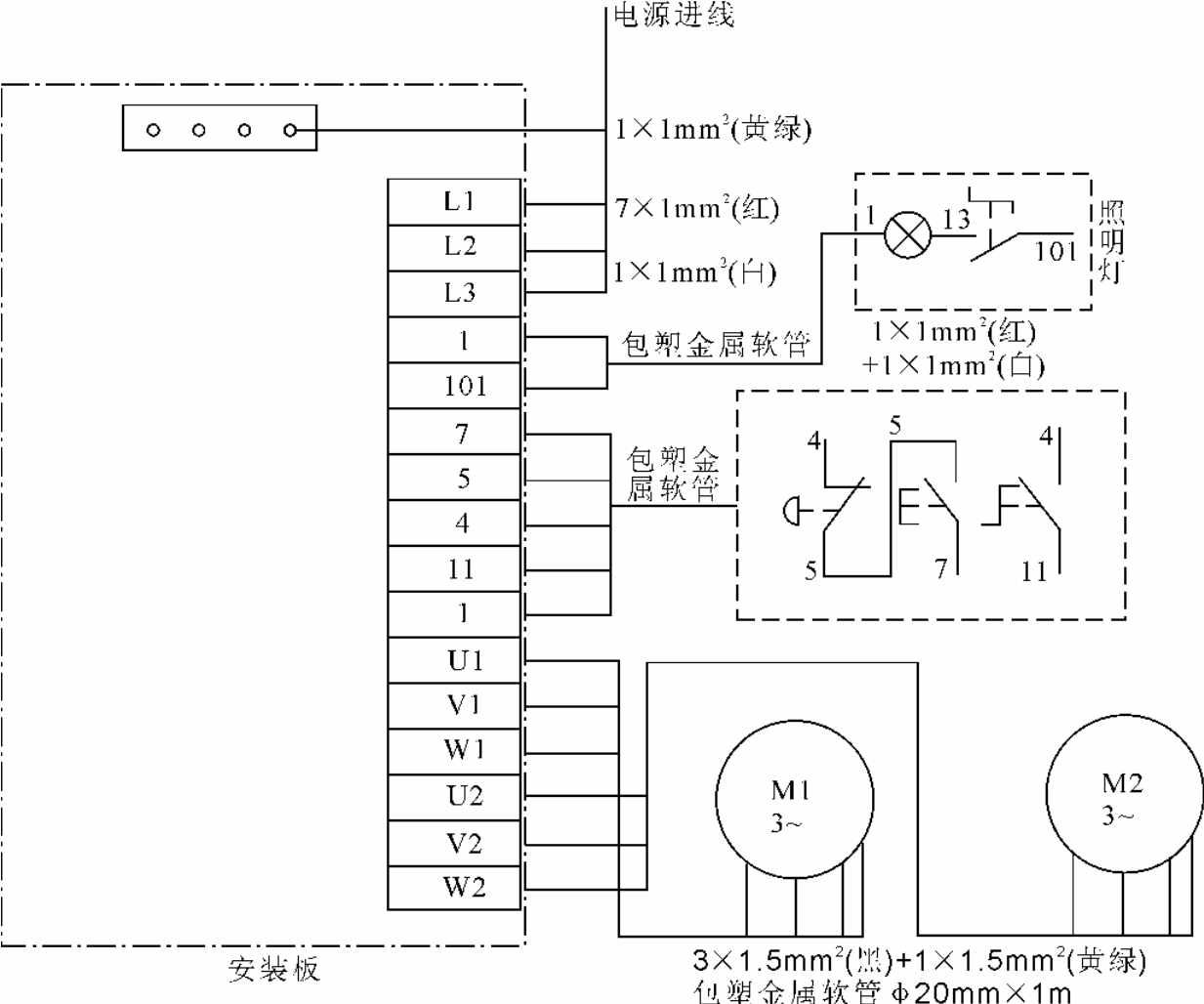

图3－1－2　某车床的电气接线图

①同一电器元件的各部件要画在一起，接线图中的文字符号、元件连接顺序、接线端子的编写应与电路图一致，以便检查对照。

②在接线图中，应标出电控设备的位置、设备代号、端子号、导线号、导线类型和截面积等。

③同一控制板上的电器元件可以直接连接，而和控制板外的电器元件的连接一定要用接线端子引进、引出。

3.1.4　电器位置图

在成套的生产装置、设备上利用电器位置图将电控设备在装置上相对位置绘制出来，图中的各电控设备、电气元件和电路图中的符号相同，以便于电器元件之间的接线安排和电器元件的维修、维护与更换。
