全屏显示专题章节

（1．广西合浦县博物馆，合浦536100；2．广西壮族自治区文物工作队，南宁530022；3．中国科学院上海光学精密机械研究所，上海201800）

2004年7月和2006年2月，广西合浦县博物馆和广西壮族自治区文物工作队应中国科学院上海光学精密机械研究所的合作邀请，先后选送了两批汉代玻璃样品，采用质子激发X荧光分析（包括外束和改进的PIXF）、感应耦合等离子体原子发射光谱分析（ICP－AES）和扫描电镜能谱分析（SEM－EDX）、X射线衍射分析（XRD）等方法对其进行了化学成分、结构的检测。这批玻璃样品均是从全国重点文物保护单位——合浦县汉墓群的汉代墓葬中发掘出土，现将其出土墓葬及历史背景、分析结果概要介绍如下，以供进一步研究广西和我国古代玻璃技术的起源和发展做参考。

据《汉书·地理志》、《后汉书·郡国志》记载，公元前111年西汉武帝平定南越国后设置了合浦郡，辖区相当于现在西起广西东兴，东达广东新兴、开平，北至广西容、横两县，南达海南省。在古代“非水不至”的历史条件下，合浦成为水路交通的中心枢纽，桂南大河——南流江，贯穿合浦县境，注入南海的北部湾，从南流江的入海口南下，可远航南海诸国；溯江北上越过与北流江的分水坳“桂门关”顺北流江而下进入珠江水系；溯桂江，穿过秦朝开凿的灵渠，进入长江水系；形成一条以合浦为中心枢纽，沟通岭南与西南、岭北与中原联系，中原与东南亚、南亚交往贸易的重要水路交通线。所以，《汉书·地理志》明确记载，在西汉武帝时已形成一条从合浦港始发，与南海诸国和印度、斯里兰卡贸易交往的远洋航线，也就是史学界通常所说的“海上丝绸之路”。

汉代的合浦不但是郡治的驻地，而且是个繁华的港口，成为我国南疆一大都会，重要的政治、经济、文化中心之一。由于汉承秦制，盛行厚葬之风，因此至今在合浦县城东南郊仍遗存着一个规模宏大的汉代墓葬群。该墓群1996年被国务院公布为全国重点文物保护单位，其分布范围：东西长约为12．5km，南北平均宽度约为5．5km，总面积近为70km²。2001年，经文物部门调查勘察，现存有封土的汉墓1 056座，根据历年勘探发掘的经验推测，如包括封土堆已消失而隐蔽于地下的，总数应有近万座。

墓葬分布区有稠密区域也有零散的地带，为了加强对墓群的管理保护，文物部门根据勘查的情况划定了8个汉墓分布秘密的重点保护区：四方岭；狮子岭；金鸡岭；风门岭；浪狗岭；大沙洲；上高岭；上禁山。如：金鸡岭，面积为520 000m²（780亩），内有汉墓封土堆59座（一般为馒头形的土包），其中最大型一座，底部直径为90m，高约为10m，一般的底径为30～60 m，高为3～7m；小型的底径为10～20m，高为2～4m。又如四方岭，面积577 300m²（866亩），内有汉墓封土堆129座，其中最大一座的底部直径为65m，高约为7m，其他的底径为10～40m，高为2～6m。

自20世纪70年代以来，文物考古部门为配合县城的基本建设，进行抢救性清理发掘的汉墓已有近千座，出土文物逾万件。墓室的建筑形式主要有3种：其一，西汉的土坑木椁墓。其二，西汉末期至东汉早期为墓室建筑转型期，以砖木合构墓和砖室墓为主，仍有少数的土坑木椁墓。其三，东汉中、晚期基本是砖室墓。

已经发掘较有代表性的墓葬：

①1971年发掘的望牛岭一号西汉土坑木椁墓地面封土堆，其直径为40m，高为5m，墓坑平面呈“干”字形，由主室、甬道、南北耳室和陡坡墓道等部分构成，全长为25．8m，最宽处为14m，最深处为8．8m。随葬品共245件，凡起居饮用器、珍宝玩物、奴婢偶人无不具备。据考证，墓主人应是郡守一级官吏^［1］。

②1990年发掘的黄泥岗一号东汉早期砖木合构墓，墓室平面呈长方形，分前后两室，前室长为1．9m，宽为3．7m；后室长为5．3m，宽为3m。外椁用砖砌，墓底地坪用砖铺墁，内置木椁。出土随葬品96件，有些器物制作工艺水平很高，如铜仓、玉璧、玻璃杯等，同出瓦形纽滑石印章一枚，阴刻隶书“徐闻令印”，还有龟纽铜印一枚，阴刻篆书“陈褒”，说明墓主人陈褒曾任合浦郡管辖的徐闻县县令。

③1986年发掘的风门岭10号东汉砖墓室由墓道、前室和两个后室组成。前室宽为3．7m，长为2．06m；两个后室均长为3．1m，宽为1．32m，墓道陡坡形长为11．5m。墓室全部用砖砌筑，前室为穹隆顶，后室双隅券顶，墓底地坪均铺墁“人字形”条砖一层，出土随葬品70多件。

合浦汉墓出土的文物有青铜器、陶器、玉石器、玻璃器、金银器、铁器、漆器等，其中不乏制作精巧，具有很高历史、科学和艺术研究价值的精品。这些文物不但反映了汉代合浦郡的社会状况，手工业、农业生产水平，而且还揭示了骆越文化与中原文化的融合，中外商贸文化的交流。

青铜器，代表性的精品有铜凤灯、錾刻纹干栏式铜仓、羽纹俑足铜樽、杮蒂纹三足铜盘、铜牛、铜马和内盛有酒的铜壶等。其中，望牛岭一号西汉墓出土的铜凤灯是一件科学与艺术完美结合的青铜艺术品。灯为雌雄一对，均通体錾刻精致的羽毛纹，凤尾下垂与双足平衡器身，凤头回望口衔喇叭形灯罩，正好罩在背部灯盘的上方。当灯盘内的蜡烛点燃时，烟灰被吸进灯罩，通过颈部进入腹部，腹腔内盛有适量的水，烟灰便凝结容纳于腹腔内，以防止烟尘污染空气。在这里，特别值得一提的是，合浦汉墓出土了众多的錾刻纹青铜器。这种錾刻工艺，是在铜器的薄胎上，用坚硬精细的刀具，錾凿、镂刻出繁缛精致的各种纹样图案，使其显得特别精美华丽。这些青铜器具有鲜明的地方风格，堪称岭南这一时期青铜工艺的代表作，是春秋以后青铜工艺衰落期的一朵奇葩。

陶器，种类繁多，有鼎、盒、壶、罐、联罐、釜、簋、甑、盆、樽、匜、壇、壘、灯、提筩等；陶塑模型有仆役俑、家禽家畜、各式房屋以及井、灶、仓、囷乃至猪圈等等。其中，具有代表性的精品有1989年从五旗岭2号墓出土的庑殿顶陶楼，1986年从风门岭10号墓出土的干栏式陶仓、1999年从凸鬼岭3号墓出土的马形座陶灯等等。

玉石器，品种很多，有玉、玛瑙、水晶、琥珀、松石、肉红石髓等等。其中的精品有：1990年从黄泥岗1号墓出土的“宜子孙日益昌”出廓玉璧，刀工娴熟，镂刻精细，晶莹圆滑，纹饰细腻，并有很强的立体感，代表了岭南这个时期制玉的最高水平。具有6个字的出廓玉璧，国内罕见，更为难得。另外，1978年北插江盐堆出土的玛瑙串珠，1990年从黄泥岗1号墓出土的紫色水晶串珠，以及1978年从北插江1号墓出土的琥珀串珠、圆雕狮子等等，亦是难得的珍品。

玻璃器，主要有装饰品和器皿两类，装饰品有穿珠、璧、环、龟形器、耳珰、穿坠等；器皿有杯、盘等，其中，穿珠出土很多，如2004年发掘的风门岭M23出土了近万枚，累计已出土达数万枚以上。1988年从红岭头34号墓出土的西汉深蓝色玻璃杯，1990年从黄泥岗1号墓出土的新莽湖蓝色玻璃杯，是两个完好无损的杯，现存完整的汉代玻璃器皿为数甚少，这对玻璃杯可谓“凤毛麟角”，非常珍贵。

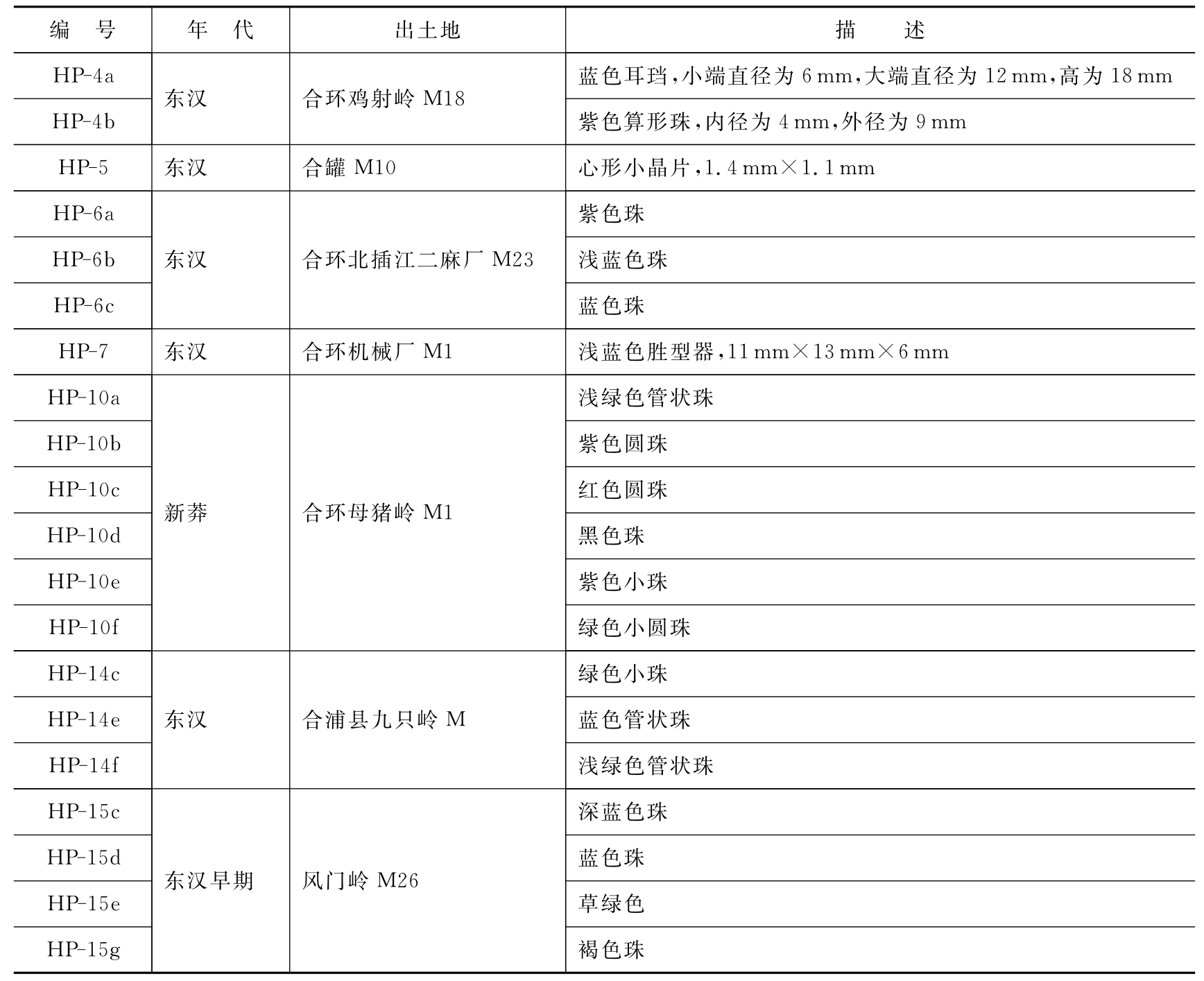

这批样品的概要情况可见表1。

1．合浦县环城镇（下称“合环”）北插江M10出土玻璃串珠，检测样品6枚具体为：HP－1－a，HP－1－b，HP－1－c（图版31），HP－8－a和HP－8－b。

合环北插江M10，1995年3月发掘。东汉砖室墓。出土随葬器物有：玉石器有水晶串珠、玛瑙串珠、琥珀鼻塞、绿松石串珠；铜器有碗、镜、耳环、盘等；陶器有罐、缽、瓮、壶提筩和明器井、灶、仓、屋。其他有滑石火炉、玻璃串珠一串22颗等。

2．合环黄泥岗M1出土玻璃串珠1枚

HP－3－b，浅绿色，透明，六面柱体，长为22mm、腰径为10mm（图版32）。

合环黄泥岗M1，1990年6月发掘。新莽时期砖木合构墓，由陡坡式墓道、长方形墓室组成。墓室分前、后室，前室长为1．9m、宽为3．7m；后室长为5．3m，宽为3m。前室稍低，墓坑壁用条砖砌筑，墓底铺“人字纹”条砖一层；后室稍高（15m），为长方形墓室，墓底地坪铺设“人字纹”条砖一层，墓室内置木槨，但木构件均已腐朽，仅存残片数块。该墓未被盗扰，出土随葬器物90多件；铜器有剑、镜、灯、甗、釜、碗、壶、鼎、簪、铺首、提梁壶、蒜头壶、小铜管、蒸酒器和明器井、灶、仓等；陶器有罐、壶、壘和明器陶屋等；玉石器有玉璧、子母玉带钩、玉晗蝉、玉剑璏和水晶串珠、玛瑙串珠、琥珀饰件、黛石、滑石方炉等；铁器有匕首、剑等，还有纯金龙首带钩、金花球串饰、骨饰件、玻璃串珠、铜钱“货泉”，阴文篆书“陈褒”龟纽铜印一枚、阴文隶书“徐闻令印”瓦形纽滑石印章一枚，等等。广东徐闻县汉属合浦郡辖地，墓主人陈褒，曾任徐闻县令，应是合浦郡的地方官吏。

“徐闻令印”其“令”是县令。《汉书·百官公卿表》曰：“县令、长皆秦官，掌治其县。万户以上为令，秩千石至六百石；减万户为长，秩五百石至三百石。”可知徐闻当时已是万户以上的大县。徐闻古时曾是人们心目中富裕的象征，唐《元和郡县志》载：徐闻县“汉置左右侯官，在此囤积货物，备其所求，与交易，有利。故谚曰：欲拨贫，诣徐闻。”黄泥岗M1的随葬品十分奢华，其中有许多与海外交流有关，如玻璃杯、玻璃串珠、玛瑙水晶串珠、琥珀圆雕狮子饰件、印度风格的黄金花球等。

3．合环鸡射岭M18出土玻璃耳珰1枚

HP－4－a，腰鼓形，浅蓝色，透明度很高，有细小纵向裂纹，两端圆形，一端大一端稍小。

合环鸡射岭M18 1993年3月发掘，东汉砖室墓。出土玉杂器有金戒指1枚、银戒指3枚、石质穿饰件3枚、铜穿珠1枚、玻璃串珠2枚。其他随葬品以陶器为主，因未整理移交入库，具体情况不详。

4．合浦县罐头厂M10出土玻璃心形饰件

HP－5，无色透明，心形，片状，中部稍凸（图版33）。

合罐M10，1976年12月在合浦县罐头厂厂区内基建施工中发现。东汉砖室墓。该墓早期被盗，墓室一部分被基建施工破坏。当时未成立县博物馆，由县文化馆派员清理，有关资料不全。只知与玻璃心形饰件同出器物有铜戈1件、玛瑙串珠1枚。

5．合环北插江二麻厂M23出土玻璃串珠，检测样品3枚

具体为：HP－6－a，HP－6－b和HP－6－c。

合环北插江二麻厂M23，1995年4月发掘，东汉砖室墓。出土随葬器物有：玉石器有水晶串珠6颗（其中紫色4颗、无色透明2颗）、赭红色圆形石串珠7颗、玛瑙串珠13颗、琥珀串饰2枚，还有银戒指1枚、铜戒指2枚、紫色玻璃串珠一串22颗、天蓝色玻璃串珠一串16颗。陶器及其他，因未移交入库，具体情况不详。

6．合环机械厂M1出土玻璃串饰（胜型器）1件

HP－7，浅蓝色，透明，腰部呈圆形，两端呈梯形。通高为13mm、腰部直径为14mm、厚为8mm。

合环县机械厂M1，1979年8月发掘，东汉早期砖室墓。出土随葬器物32件。铜器有樽、鐎壶、钱币（大泉五十）；陶器有罐（10件，饰柏印小方格纹加戳印或饰弦纹，部分施釉）、提筩、簋、坛、缽和明器井、灶、屋等；玉石器有水晶串珠（1串、9颗）、花玛瑙串珠（1串5颗）、玉串饰（2颗），还有金戒指1枚、银戒指1枚、铜戒指1枚和玻璃珠1串（6颗）。

7．合环母猪岭M1出土玻璃串珠，检测样品6枚

具体为：HP－10－a，HP－10－b，HP－10－c，HP－10－d，HP－10－e和HP－10－f。

合环母猪岭M1，1988年8月发掘，新莽时期砖木合构墓，由陡坡式墓道、长方形墓室构成。墓室长为5m，宽为2．1m，四壁用砖砌筑，墓底用长方形条砖“人字纹”铺设一层，无券顶，室内置木槨。随葬器物有：陶器有四系盖罐、敞口罐、盘口罐、壶、提筩和明器屋、仓、井、灶、鸭、俑等；铜器有樽、镜、漆耳杯鎏金铜耳饰、钱币（五铢、大泉五十）；还有铁夹、银戒指、谷纹玉璧、玛瑙串珠、水晶穿珠、玻璃串珠（62枚）和玻璃盘等。

8．合浦县九只岭M5出土玻璃串珠，检测样品3枚

具体为：HP－14－c，HP－14－e、HP－14－f。

九只岭M5，2001年7月发掘。东汉早期砖木合构墓，由陡坡墓道、甬道、长方形竖穴、椁室、封门砖墙等部分构成。墓道宽为1．94m，全长为17．5m，竖穴全长为6．8m，宽为2．9 m，深为3．84m。此墓未被盗扰，保存较好，出土随葬品92件。铜器有提梁壶、熏炉、三足盘、釜、鼎、杯、盘、盆、灯、樽、镜等；陶器有提筩、罐、壶、盆、小匏壶等，建筑明器井、灶、仓、屋等；玉石器有玛瑙串珠、水晶串珠、琥珀印章、玉璧、滑石暖炉等；还有金耳珰、银带钩、银戒指、银手镯、铁剑、铁削、五铢钱等，以及玻璃串珠1 380枚。

9．风门岭M26出土玻璃串珠，检测样品7件

具体为：HP－15－a，HP－15－b，HP－15－c，HP－15－d，HP－15－e，HP－15－f，HP－15－g褐色小块残片，不透明。

风门岭M26，2003年12月发掘，西汉晚至东汉早期土坑木槨墓。由陡坡式墓道、祭祀坑、长方形墓室组成。墓道长为7m，宽为3．8m，深为4．6m，祭祀坑位于墓道与墓室交接处，长为2．8m，宽为2m，底部与墓室底基本一致。棺、槨均已腐朽，仅余残痕。该墓未被盗扰，出土随葬器物120余件，青铜器有铺首环、樽、鼎、釜、提梁壶、长颈壶、盘、盆、镜、碗、杯、燻炉和磨锄人俑、马、牛、狗、鸟和明器井、灶、仓等；陶器有壶、瓮、魁、罐、屋等；还有水晶串珠、玛瑙串珠、琥珀串饰和玻璃串珠数千颗（该墓出土文物正在修复整理，待今后发表发掘简报）。

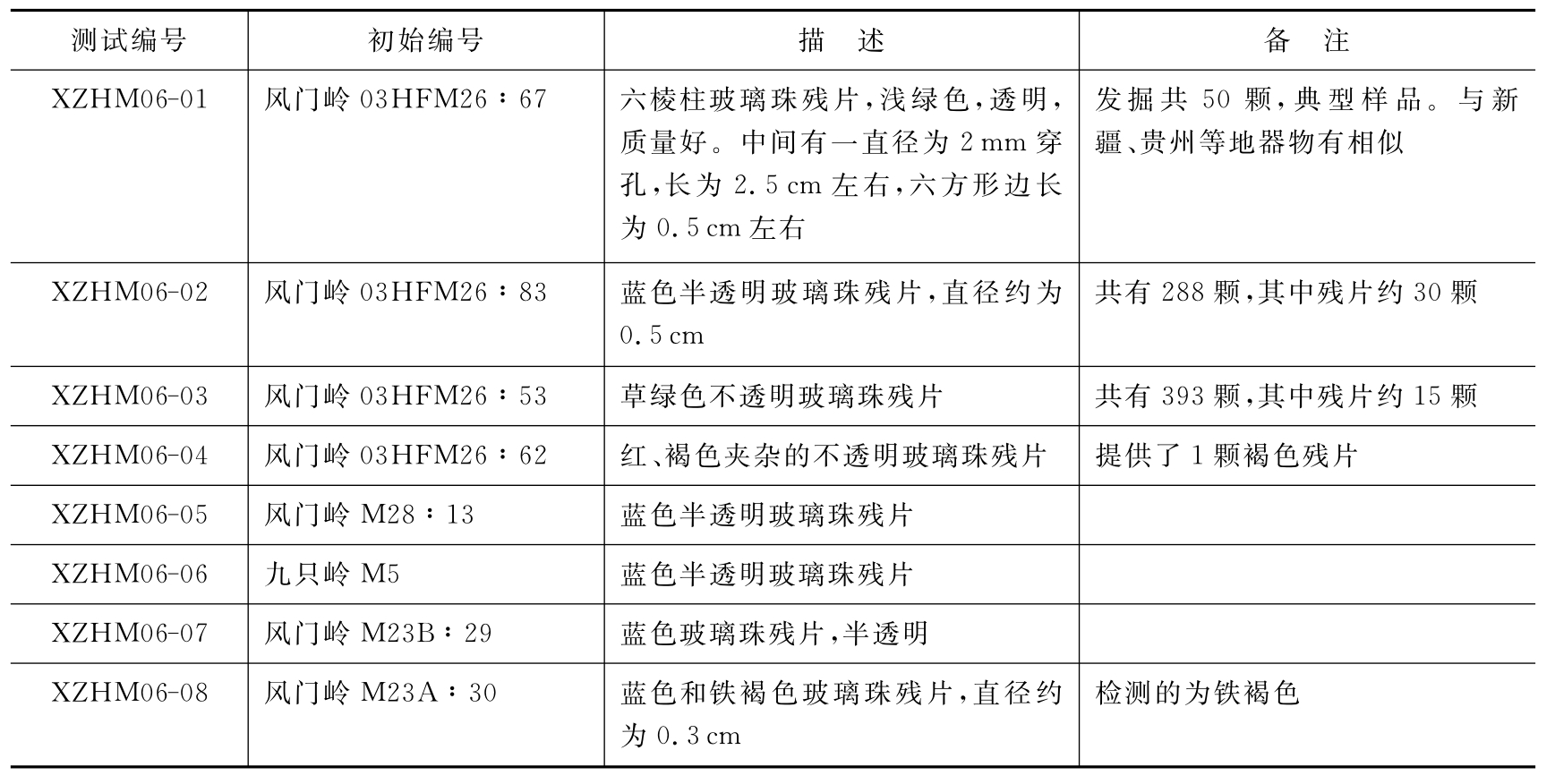

这批样品的概要情况见表2。与第一批送检样品相比，这批样品除XZHM－06－06出自

九只岭外，其他都出自合浦风门岭。

2004年送检的第一批样品基本都是完整器皿，主要采用传统的外束质子激发X荧光分析技术（PIXE）进行无损检测，部分样品采用了感应耦合等离子体原子发射光谱分析技术进行了检测。2006年送检的样品主要采用了改进的外束质子激发X荧光分析技术进行无损检测，测试过程中在样品与探测器间通入He气保护，能够对样品中的Na、Mg元素进行较好的分析；对分析结果进行核定时辅助使用了扫描电镜能谱分析（SEM－EDX）。外束PIXE分析在复旦大学现代物理研究所进行，ICP－AES和SEM－EDX分析在中国科学院上海光学精密机械研究所进行。

用ICP－AES测定元素含量，如果测定除硼以外的主成分（包括硅），一般是用偏硼酸锂作熔剂，使用白金坩埚或石墨坩埚，在高温炉内1 000℃分解样品，然后用硝酸有时也用盐酸提取，移到容量瓶中定容，再上机测定。如果不测定硅，则一般是使用聚四氟乙烯坩埚或白金坩埚，用氢氟酸加高氯酸，在电热板上分解样品，然后驱赶氢氟酸至高氯酸烟冒尽，用盐酸提取，定容后再上机测定。如使用微波炉分解样品，需使用内衬聚四氟乙烯的特制密闭容器。本文中样品的SiO₂含量是根据测定出的其他组分的百分含量计算得出。

对难以确认样品，采用X射线衍射分析（XRD）对其结构状态进行确定。分析测试的原理和方法可参见相关文献^［1，2］和本论文集相关论文。

表3和表4为合浦县博物馆2004年第一批送检样品的检测结果。表5为广西壮族自治区文物工作队2006年第二次送检样品的分析结果。

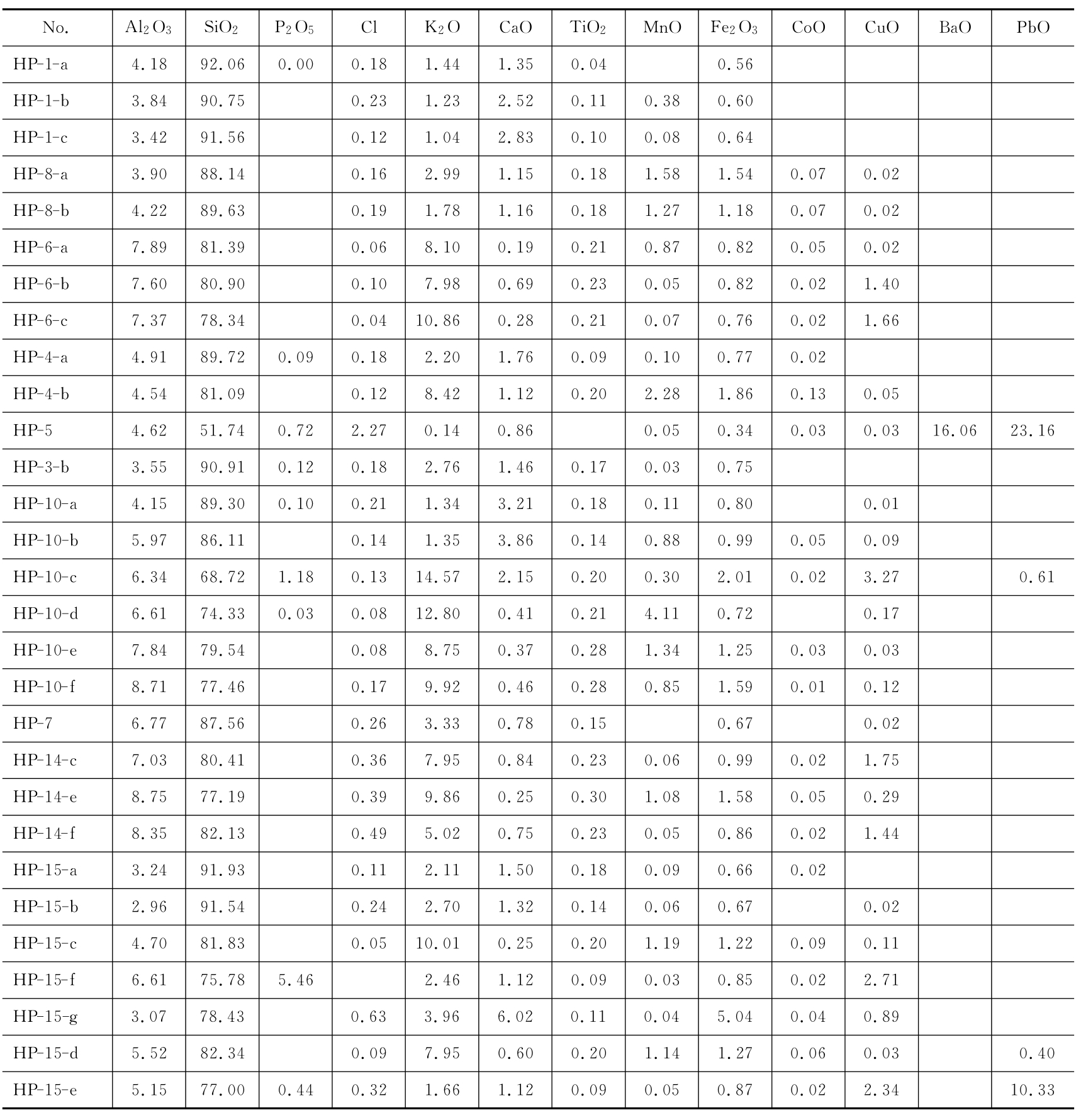

表3　合浦县博物馆2004年送检样品化学成分的PIXE检测结果（wt．%）

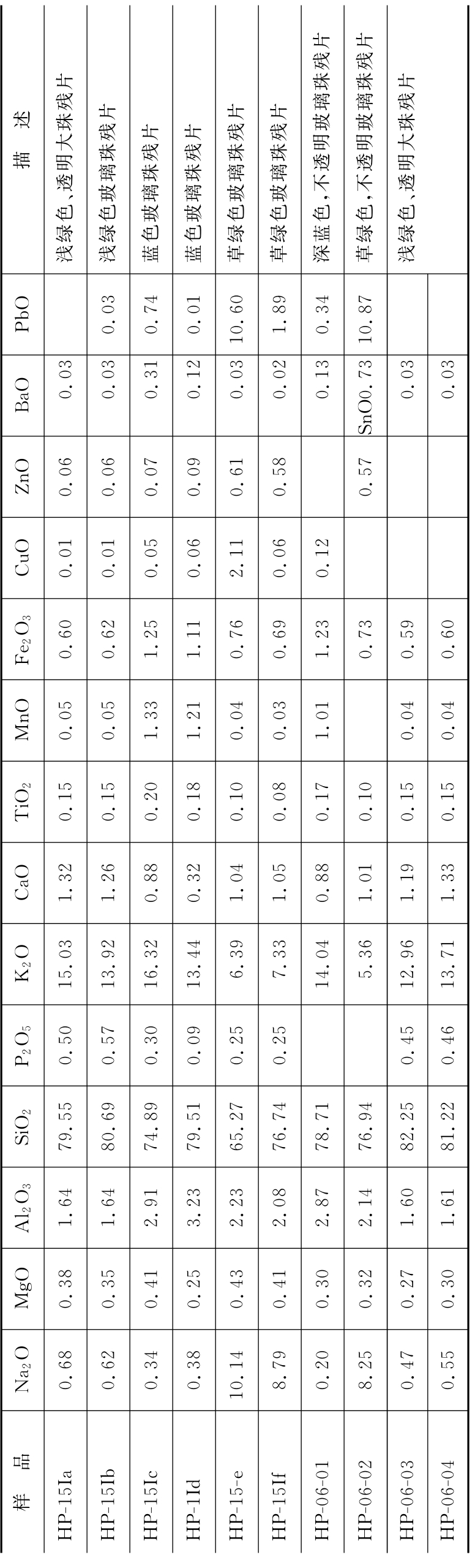

表４　风门岭M26出土玻璃珠化学成分的ICPAES分析结果　（ｗｔ．％）

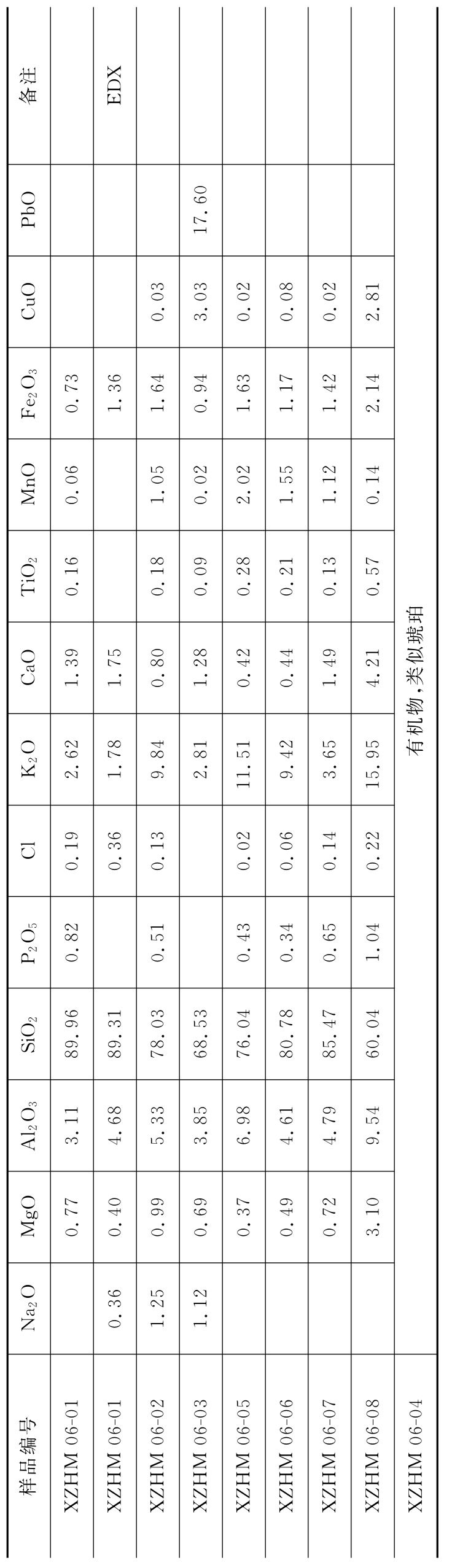

表５　广西壮族自治区文物工作队2006年送检样品改进的PIXE测试结果　（ｗｔ．％）

从表3到表5的分析结果可以看出，在所测定的46件样品中，共有以下几种成分体系：

（1）K₂O－SiO₂玻璃系统

这类样品共23件，占所分析的样品总数的50%，是目前两广地区汉代玻璃中数量最多的一种玻璃。这类玻璃的产地和技术起源是目前国内外学术界都极为关注的一个问题。这类玻璃中的主要助熔剂为K₂O，含量多在10%～15%之间。其他助熔剂的含量都较低，Na₂O的含量小于2%；CaO的含量多小于1．5%，最高为4．21%；MgO的含量多小于1%。Al₂O₃的含量变化较大，最高的可达9．54%。

在K₂O－SiO₂玻璃系统中，部分样品以未改进的PIXE技术测定，未检测出Na₂O的含量，K₂O含量低于10%的样品，可能含有一定量的Na₂O。

（2）PbO－BaO－SiO₂玻璃系统

仅发现1件样品，即HP－5心形小晶片。其中，PbO的含量为23．16%，BaO的含量为16．06%。样品为无色、半透明，制作十分精美，在国内同系统玻璃中很少发现。

（3）PbO－SiO₂玻璃系统

可确定属于这类玻璃的样品有1件，即XZHM06－03。其中。PbO的含量为17．60%，SiO₂的含量为68．53%。

（4）Na₂O－K₂O－PbO－SiO₂玻璃系统

可确定属于这类玻璃的样品有3件，即HP－15－e，HP－15If和HP－06－02。这类玻璃中Na₂O和K₂O的含量都很高，均大于6%。样品HP－15－e和HP－06－02中PbO的含量分别为10．60%和10．87%。HP－15If中PbO的含量相对低了很多，仅为1．89%。

（5）（Na₂O）K₂O－CaO－SiO₂玻璃系统

这类样品有1件，即HP－15－g。样品中CaO的含量为6．02%，K₂O的含量为3．96%，并含有较高含量的Fe₂O₃（5．04%）。

（6）高含量SiO₂样品

这类样品是实验中发现的成分比较独特的一类，在以前对汉代玻璃的研究中均未见报道。除HP－14－f中SiO₂的含量为82．13%外，其余样品中的SiO₂含量均在85%以上，而各种助熔剂的含量都很低，样品以无色、浅绿、蓝色等颜色为主，质量好的接近透明。这类样品共有14件，占所分析的玻璃样品总数的34．9%，样品几乎分布在所检测的所有墓葬中。这类样品有HP－1－a，HP－1－b，HP－1－c，HP－8－a，HP－8－b，HP－4－a，HP－3－b，HP－10－a，HP－10－b，HP－7，HP－14－f，HP－15－a，HP－15－b，XZHM06－07。这类玻璃中值得注意的典型器型是上、下底边为六角形的六棱柱玻璃珠（XZHM06－01）、截角六方双锥（HP－1－c）珠、瓜形珠。这种器型的玻璃珠在贵州、新疆且末扎滚鲁克等地均有发现，其成分相似，年代也接近（参见本论文集王博和李青会等的相关文章），这些样品之间的深入联系值得进一步研究。

需要指出的是：样品XZHM06－01经过XRD分析，证明确实为玻璃态，用EDX和改进的PIXE重复多次的分析结果也吻合。但与XZHM06－01出自同一墓葬的同样玻璃珠残片HP－15Ia，HP－06－03，HP－06－04的ICP－AES分析结果有较大差异，特别是SiO₂和K₂O的含量。从样品的扫描电镜观测结果看，样品表面有较多的裂纹、孔洞和气泡，表面和整体成分的差异可能和样品的表面因风化引起助熔剂流失，从而形成表面富硅层有关，类似的现象在对汉代的铅钡硅酸盐玻璃以及钾硅酸盐玻璃分析中都有发现^［3］。分析结果表明，可通过PIXE分析古玻璃表面的成分来作为鉴定的一个依据，同时也要求在对古代玻璃的成分分析过程中，应结合多种方法进行对比分析。

实验中也根据样品的颜色、硬度、成分特征等检测出了一些属于玛瑙的样品，明确了样品的归类。另外，也检测出属有机物质地的珠饰1件，即样品XZHM 06－04，质地可能为琥珀。

从以上分析结果也可以看出，合浦风门岭M26号墓葬出土的玻璃珠的成分系统最为丰富，K₂O－SiO₂玻璃、PbO－SiO₂玻璃、Na₂O－K₂O－PbO－SiO₂玻璃、高含量SiO₂样品在这一墓葬中均有发现，因此对该墓葬的历史文化背景、出土器物等值得进一步研究。

对于合浦地区发现的PbO－BaO－SiO₂玻璃和PbO－SiO₂玻璃基本可以肯定是中国自制的。而关于K₂O－SiO₂玻璃的产地和技术起源，则需要结合我国两广、贵州、四川等地出土的K₂O－SiO₂玻璃研究结果来看。现有的研究结果从K₂O－SiO₂玻璃的成分特点、铅同位素比值、器型特征、出土数量、制造技术起源、原料来源、古文献记载等方面，肯定了这类玻璃中有很大一部分是中国自制的^［3～8］。从已有的文献报道和本文的分析结果看，这类玻璃的质量还是有明显差别的，透明和高质量的玻璃较少。在广西发现的汉代钾硅酸盐玻璃制品中，除蓝色、绿色和浅绿色等含MgO较低的玻璃外，贵县和昭平等地还发现了部分以铜着色的红色玻璃珠（CuO的含量2．37%），其中MgO的含量（2．83%）也比其他颜色的玻璃珠高［4］。中国陶工是在7—10世纪才开始制造铜红釉，这和中东地区相比是很迟的。目前，铜红玻璃珠在中国出土很少，只在1—3世纪的墓葬中有发现^［9］。最近，其他学者在对风门岭汉墓出土的玻璃珠进行检测时，也发现了这类红色玻璃珠（见表6）^［10］。这也反映出两广地区的早期玻璃技术受到了外来技术的影响，不排除外来输入的可能性。

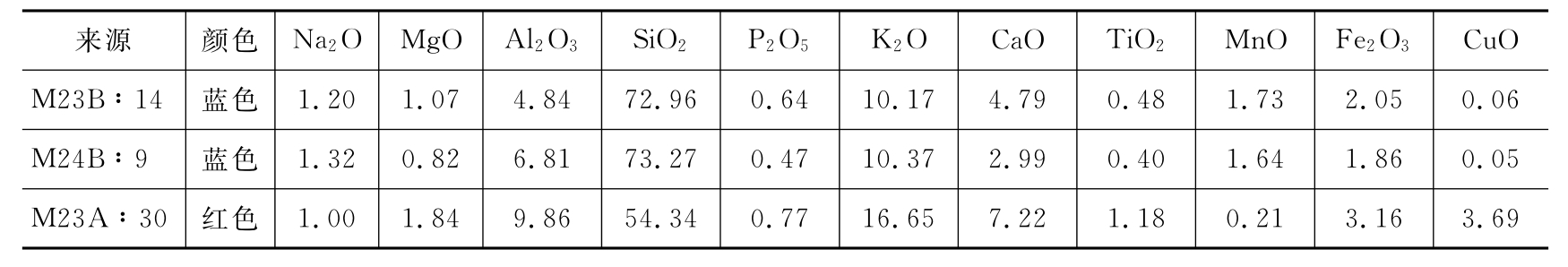

表6　合浦县风门岭汉墓出土玻璃珠化学组成的X荧光能谱分析结果（wt．%）

关于K₂O－SiO₂玻璃的制造技术起源问题一直是国内外学术界争论的焦点。作者认为本文检测结果中发现的3件Na₂O－K₂O－PbO－SiO₂玻璃可以为这个问题的解决提供新的线索。目前，中国发现的最早的钾硅酸盐玻璃珠是在战国时期，具体有：湖南长沙的战国时期的墓葬中的玻璃珠，并与铅钡硅酸盐玻璃珠同时作为墓葬品；云南江川战国墓中出土的六棱柱形玻璃珠；新疆温宿县包孜东出土的玻璃珠（公元前2世纪—公元前3世纪）。这种珠数量虽不多，但分布地点从西北一直到南方地区，值得注意。相比之下，两广地区的钾硅酸盐玻璃的时代较晚，但数量明显增多。汉代及稍晚时期，新疆地区发现了Na₂O（K₂O）_－CaO－PbO－SiO₂玻璃和Na₂O－K₂O－CaO－SiO₂玻璃。作者初步认为这反映出至少在汉代时期，这些地区的玻璃制造技术是受到我国PbO－BaO－SiO₂玻璃制造技术和西方Na₂O－CaO－SiO₂玻璃制造技术的双重影响。上、下底边为六角形的六棱柱玻璃珠、截角六方双锥珠、瓜形珠在合浦、贵州、新疆等多地同时出现，也提示我们应该将探讨我国K₂O－SiO₂玻璃的制造技术起源问题放在更大的地域和时间范围内。

有关学者认为“合浦汉墓出土的琉璃（玻璃）、玛瑙、水晶、琥珀等各种佩饰品，应是当时从海路输入”，即是所谓的“舶来品”^{［11，12］}，其中琥珀和玻璃是研究汉代海上丝绸之路的重要物证。前文也提到，黄泥岗M1的随葬品中有与海外交流有关的玻璃杯、玻璃串珠、玛瑙水晶串珠、琥珀圆雕狮子饰件、印度风格的黄金花球等；贵州省的考古资料也表明在汉代出土玻璃制品的墓葬，基本都伴随有琥珀制品。这些琥珀圆雕狮子及各种佩饰品可能是汉代海上丝绸之路中外商贸活动的重要物证。

感谢复旦大学的承焕生教授、朱丹、林嘉炜、马波，中国科学院上海光学精密机械研究所的顾冬红研究员、徐永春、伏修锋等在测试工作中的支持和帮助。

［1］干福熹主编．中国古代玻璃技术的发展．上海：上海科学技术出版社，2005，18

［2］李青会，张斌，承焕生，干福熹．质子激发X荧光技术在古代玻璃成分分析中的应用．硅酸盐学报，2003，31（10）：950～954

［3］史美光，何欧里，周福征．一批中国汉墓出土钾玻璃的研究．硅酸盐学报．1986，14（3）：307～313

［4］黄启善．广西古代玻璃制品的发现及其研究．考古，1988，（3）：264～276

［5］王俊新，李平，张巽等．广西合浦堂排西汉古玻璃的铅同位素示综研究．核技术．1994，17（8）：499～502

［6］赵匡华．试探中国传统玻璃的源流及炼丹术在其间的贡献．自然科学史研究，1991，（2）：145～156

［7］李青会，干福熹．横岭山先秦墓地原始瓷釉的化学成分分析．博罗县横岭山—商周墓地2000年发掘报告．北京：科学出版社，2005，457～461

［8］干福熹．关于中国古玻璃研究的几点看法．2002年南宁中国南方古玻璃研讨会论文集．上海科学技术出版社，2003，1～9

［9］Fukang ZHANG．Scientific Studies of Early Glasses Excavated in China．In：Robert H．Brill and John H．Marting．Edit．Scientific Research in Early Chinese Glass．The Corning Museum of Glass，Corning，New York，1991，157～162

［10］赵春燕．合浦县风门岭汉墓出土玻璃珠的化学组成分析．广西壮族自治区文物工作队，合浦县博物馆．合浦风门岭汉墓——2003—2005年发掘报告，北京：科学出版社，2006，182～184

［11］广西壮族自治区文物考古写作小组．广西合浦西汉木槨墓．考古，1972，（5）

［12］广西壮族自治区文物工作队，合浦县博物馆．合浦风门岭汉墓——2003—2005年发掘报告，北京：科学出版社，2006，131～136

(1)本项研究得到国家自然科学基金（50672106）和中国科学院知识创新工程项目课程（KJCX3·SYW·No．12）支持。
