7.5　轴测草图

轴测草图是表达设计思想的工具。在构思新零件或新结构时，可先用轴测草图将设计概貌初步表达出来，广泛征求意见和建议，之后进行修改完善，然后画出用正投影表达的设计草图，最后完成设计工作图；也可以用轴测草图向读不懂投影图的人说明设计意图或作产品介绍。

7.5.1　轴测草图的画法

1.正等测图轴测轴的画法

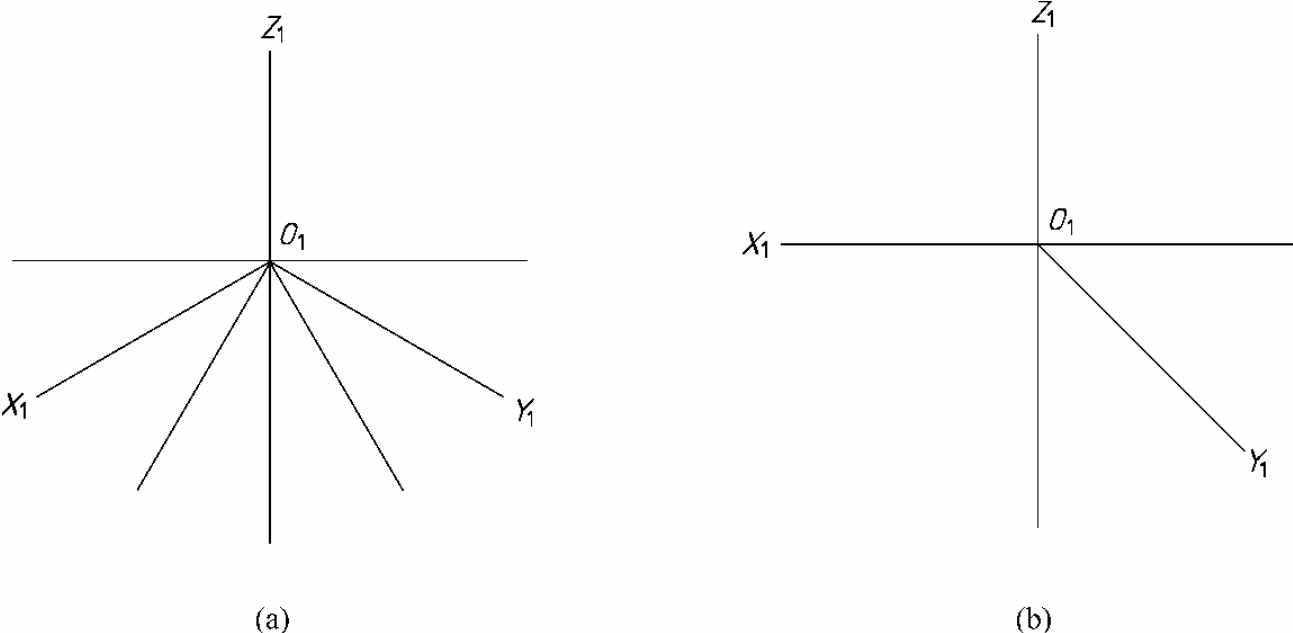

画水平横线和O₁Z₁轴，然后将第三、四象限（水平线下面两个象限）分为三等分，能方便地画出O₁X₁轴和O₁Y₁轴，见图7-12（a）。

图7-12　徒手画轴测轴

（a）正等测图轴测轴画法；（b）斜二测图轴测轴画法

2.斜二测图轴测轴的画法

画互相垂直的轴测轴O₁X₁和O₁Z₁轴，然后作第四象限角的平分线，即得O₁Y₁轴，见图7-12（b）。

3.徒手等分线段

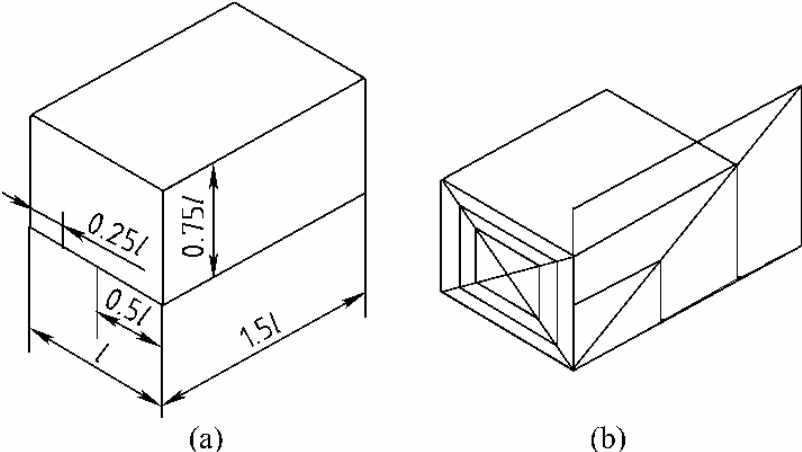

如图7-13所示，若以长方体的一条棱线作单位长度l，则其另两条棱线的长度可按一定比例画出，并可再将l分为必要的等份。也可以按图7-13（b）所示的方法按比例放大和缩小矩形尺寸。

4.利用对角线及中心线作图

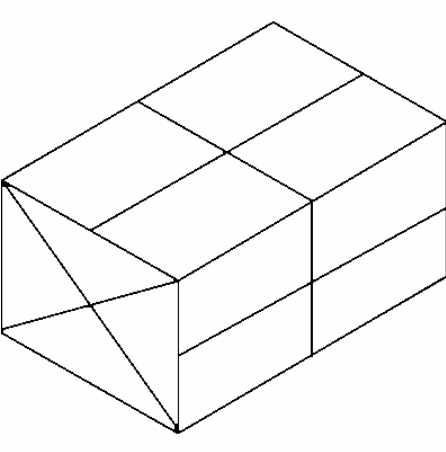

徒手画轴测图时，经常会遇到确定图形的对角线中心、中心线和圆心的位置等，按照图7-14所示的方法，可以迅速地确定。

图7-13　徒手等分线段

图7-14　利用对角线及中心线作图

5.圆的轴测草图画法

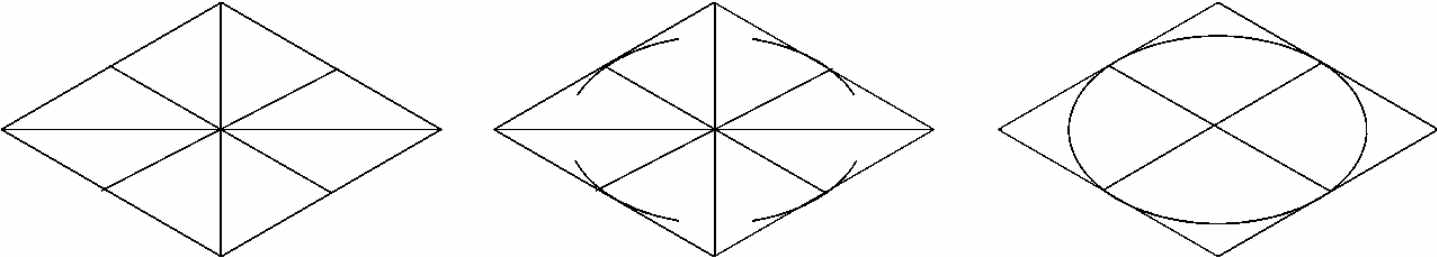

圆的轴测图是椭圆，通常用菱形法画出，椭圆弧分别与菱形四边的中心点处相切。徒手画四个光滑连接的圆弧即可，如图7-15所示。画图时要注意椭圆的长轴方向垂直于轴测轴，短轴方向与轴测轴同向。

6.圆柱体的轴测草图

画圆柱体的轴测草图时，先画圆柱体前面圆的外切菱形，画椭圆；然后画圆柱体厚度s，画后面圆的外切菱形，画椭圆。见图7-16。

图7-15　圆的轴测草图画法

图7-16　圆柱体的轴测草图画法

7.5.2　画轴测草图的一般步骤

画轴测草图的一般步骤如下：

①根据视图、模型或机件，分析立体的形状和比例关系；

②选择适宜表达该立体形状的轴测图种类；

③选择最能表达立体形状和位置特征方向作轴测图的投射方向；

④选择适当大小的图幅；

⑤作图。
