7.4　轴测剖视图

为了表示立体的内部结构，轴测图也常用剖切画法，这种剖切后的轴测图，称为轴测剖视图。

7.4.1　剖切方法

1.剖切平面的选择

为了使立体的内、外形状都能表达清楚，在轴测图上一般采用两个互相垂直的轴测坐标平面剖切，如图7-8（a）所示。一般应避免用单一剖切面，因为这样不能清楚地表达立体的外形，如图7-8（b）所示。

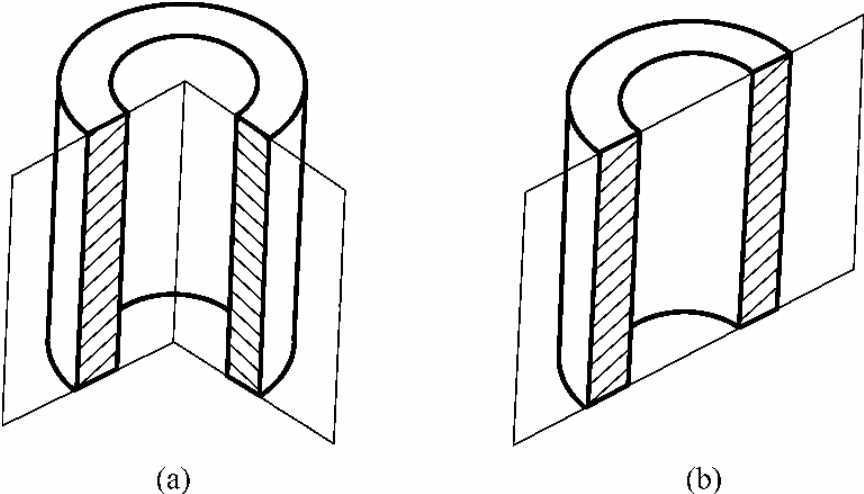

图7-8　轴测剖视图剖切面的选择

2.剖面线的画法

（1）正等测图

视图上剖面线方向与水平线的夹角为45°，在轴测剖视图上仍要保持这种关系。例如，如图7-9（a）所示，在X₁O₁Z₁平面上画剖面线时，可在O₁X₁轴、O₁Z₁轴上各取一个长度单位，得到1、2两点，其连线与水平线成60°角。

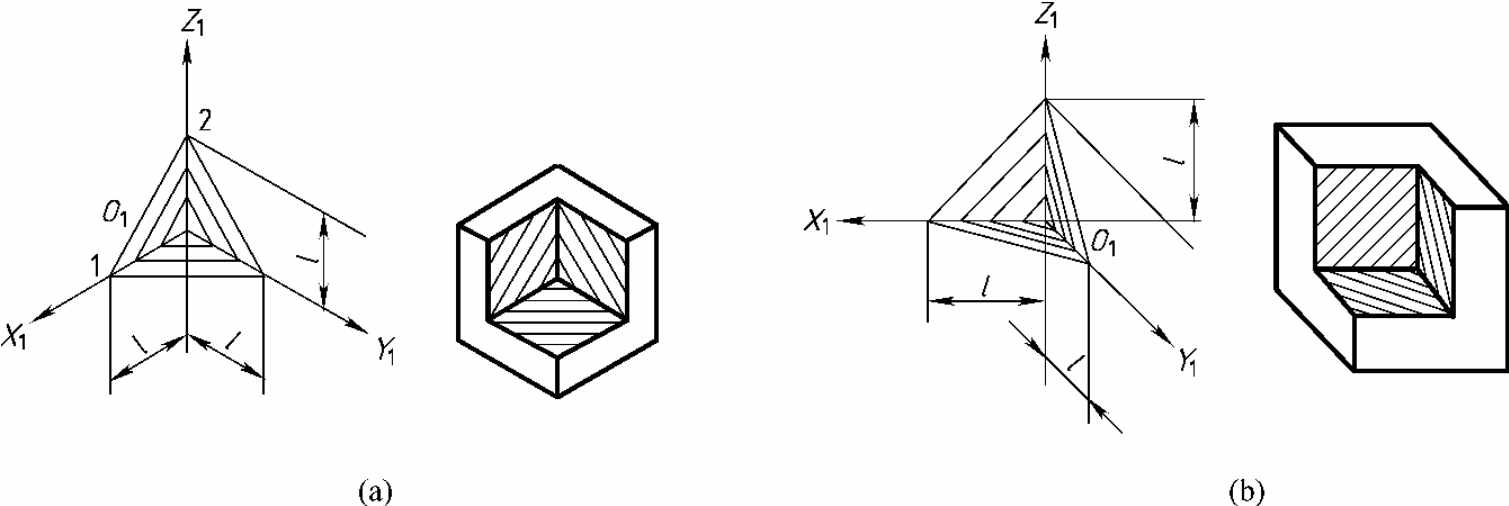

图7-9　轴测剖视图剖面线的画法

（a）正等测图剖面线画法；（b）斜二测图剖面线画法

应用同样的办法，可以画出Y₁O₁Z₁、X₁O₁Y₁两平面上的剖面线。

（2）斜二测图

斜二测图剖面线的画法与正等测图类似，只是在画Y₁O₁Z₁、X₁O₁Y₁两平面上的剖面线时，应注意在O₁X₁、O₁Z₁轴上各取一个长度单位，而在O₁Y₁轴上取半个长度单位，见图7-9（b）。

7.4.2　画法

为了保证立体外形的准确和清晰，所以不论零件是否对称，常剖切立体的四分之一。具体画法有两种，以支架的轴测剖视图为例进行说明。

1.先画外形再取剖视

这种画法的画图步骤是：先画出完整的外形轴测图，然后选取适当的剖切平面，剖去立体的适当部分，擦去被剖掉的部分外形，画出剖面形状、剖面线和可见到的轮廓，见图7-10。

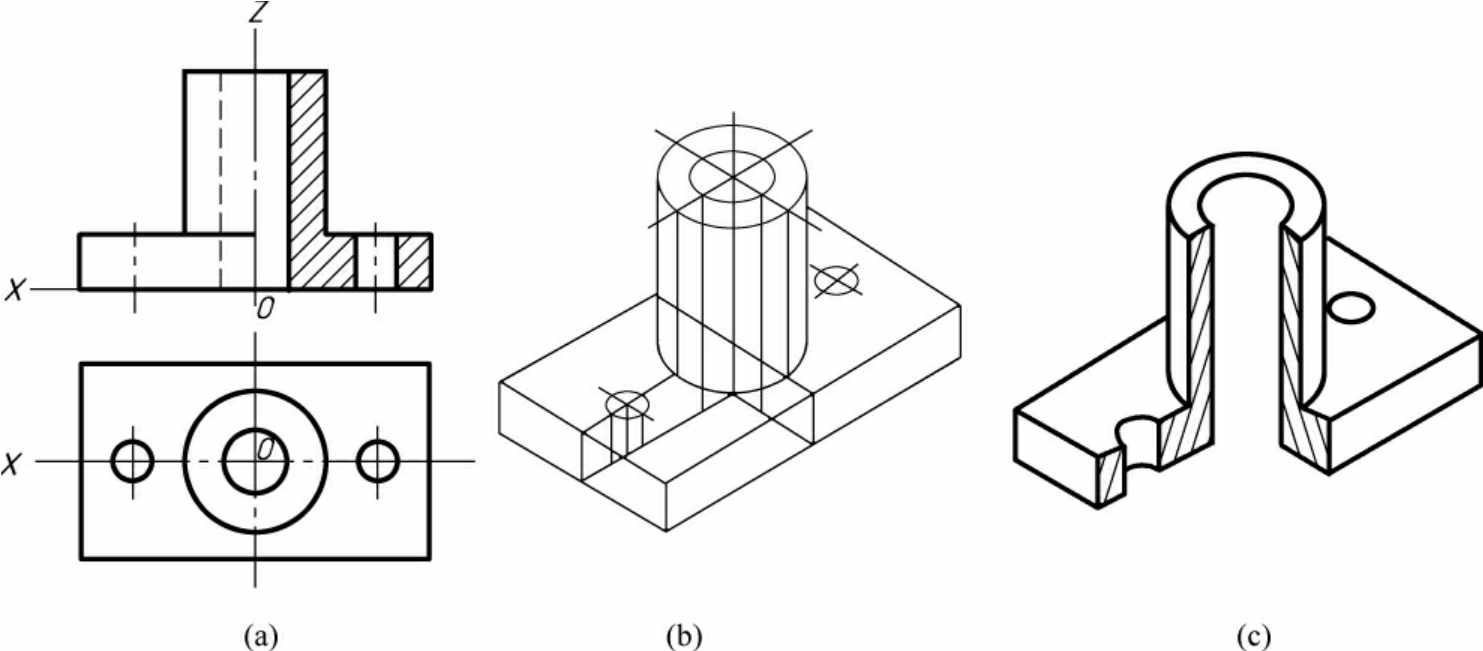

图7-10　支架轴测剖视图的画法一

（a）视图；（b）完整轴测图；（c）轴测剖视图

2.先画剖面形状后画外形

这种画法是：先画出立体剖切部分的轴测图，然后画其余可见部分形体的轮廓线，如图7-11所示。具体画图步骤是：确定坐标原点，画轴测轴；画出被剖部分的剖面形状；以剖面处为基础画出外形的轴测图。

此法的优点是无须画切除部分的外形，工作效率较高。

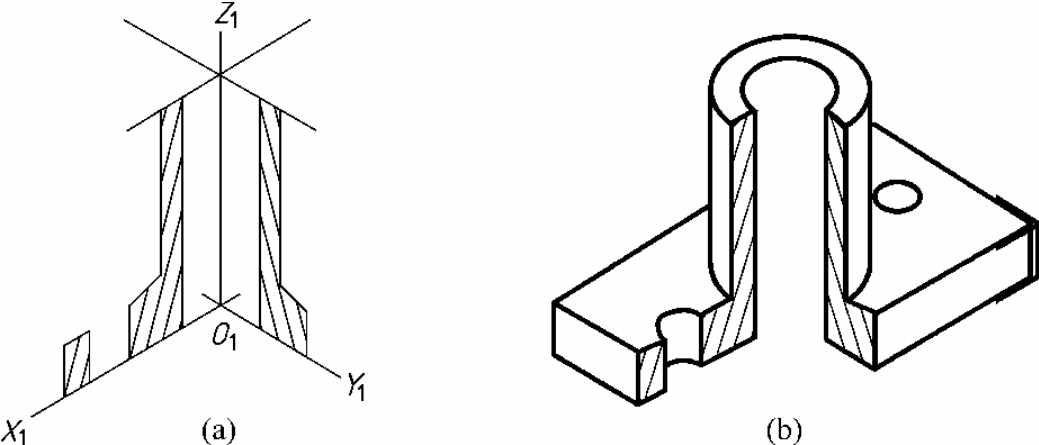

图7-11　支架轴测剖视图的画法二

（a）画剖面形状；（b）画出完整的轴测剖视图
