4.3　基本体的尺寸标注

4.3.1　平面基本体的尺寸标注

平面基本体一般是标注它的长、宽、高三个方向的尺寸，正方形可采用“边长×边长”的标注形式，见图4-20。

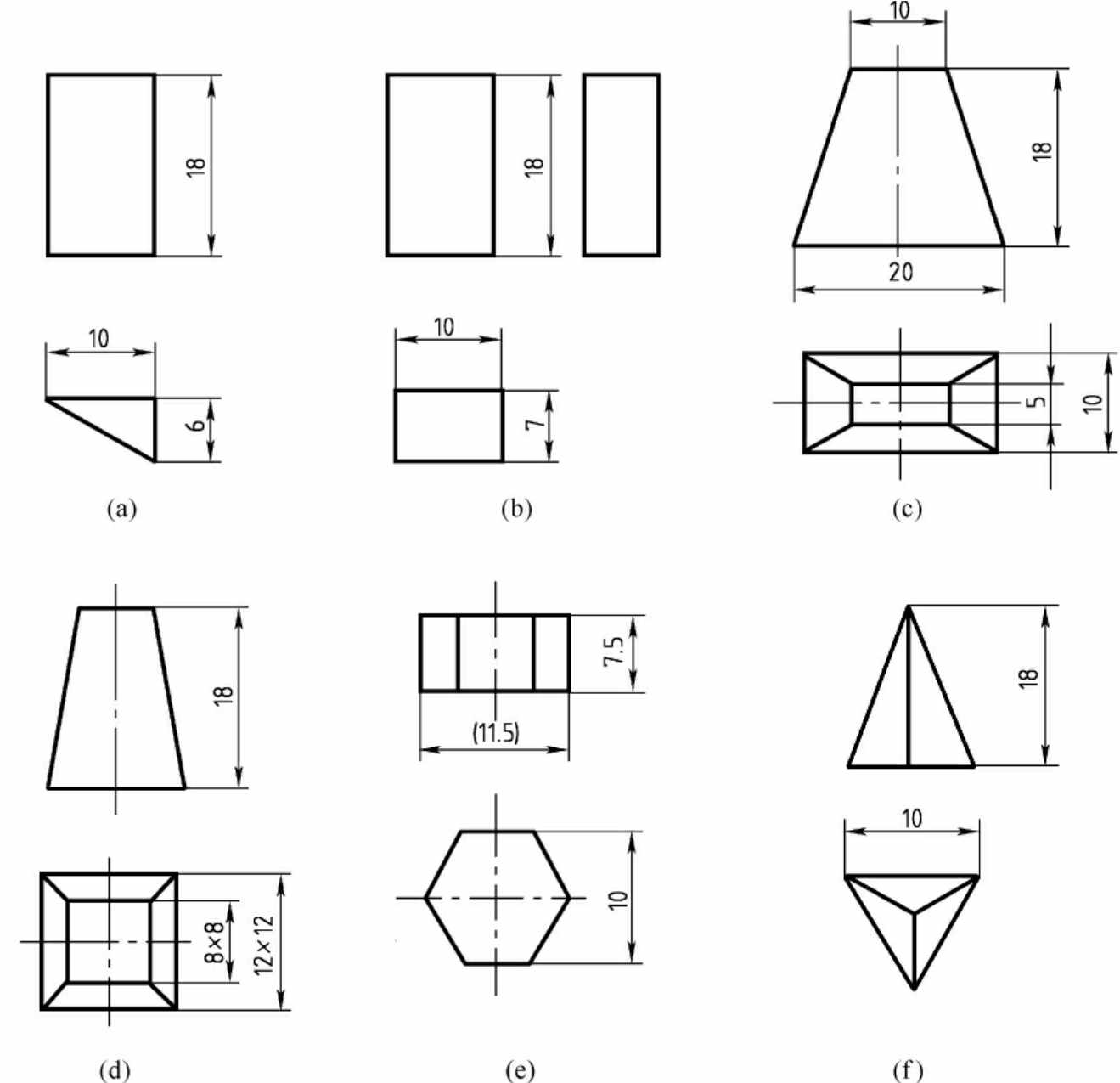

图4-20　平面基本体的尺寸标准

（a）三棱柱；（b）四棱柱；（c）四棱台；（d）正四棱台；（e）正六棱柱；（f）正三棱锥

4.3.2　曲面基本体的尺寸标注

如图4-21所示，圆柱体和圆锥体要标注出底圆直径和高度尺寸；圆台还应在此基础上加注顶圆的直径。标注直径尺寸时在数字前面加注“φ”，建议最好标注在投影为非圆的视图上。圆柱体和圆锥体在标注尺寸后用一个视图就能确定其形状和大小，其他视图就可省略。

圆球在尺寸数字前加注“Sφ”，只需要一个视图，见图4-21（d）；圆环要标注素线圆的直径、素线圆圆心运动轨迹的直径，最大、最小轮廓圆的直径，见图4-21（e）。

图4-21　曲面基本体的尺寸标注

（a）圆柱体；（b）圆锥体；（c）圆台；（d）圆球；（e）圆环
