2.3　平面几何图形的画法

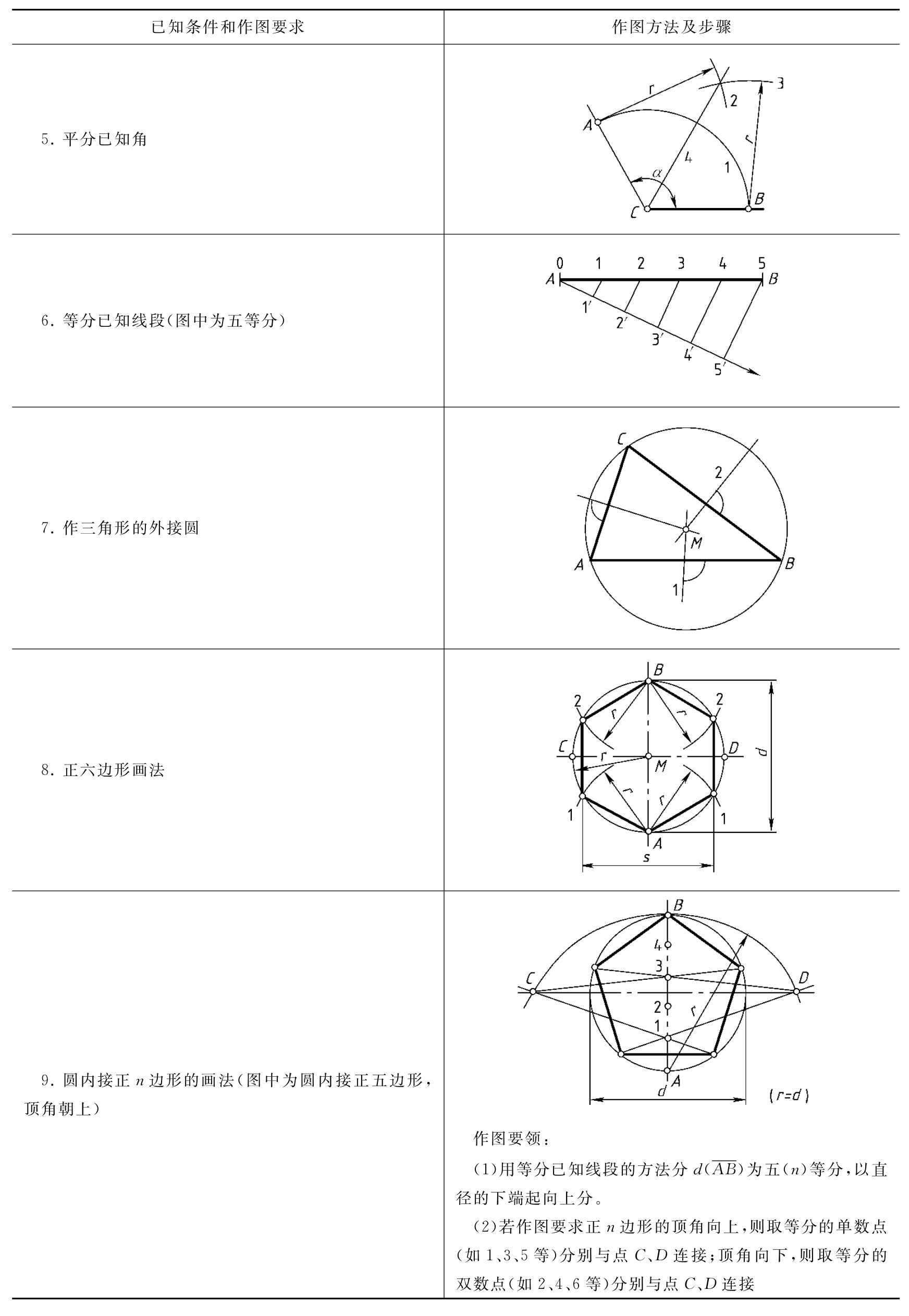

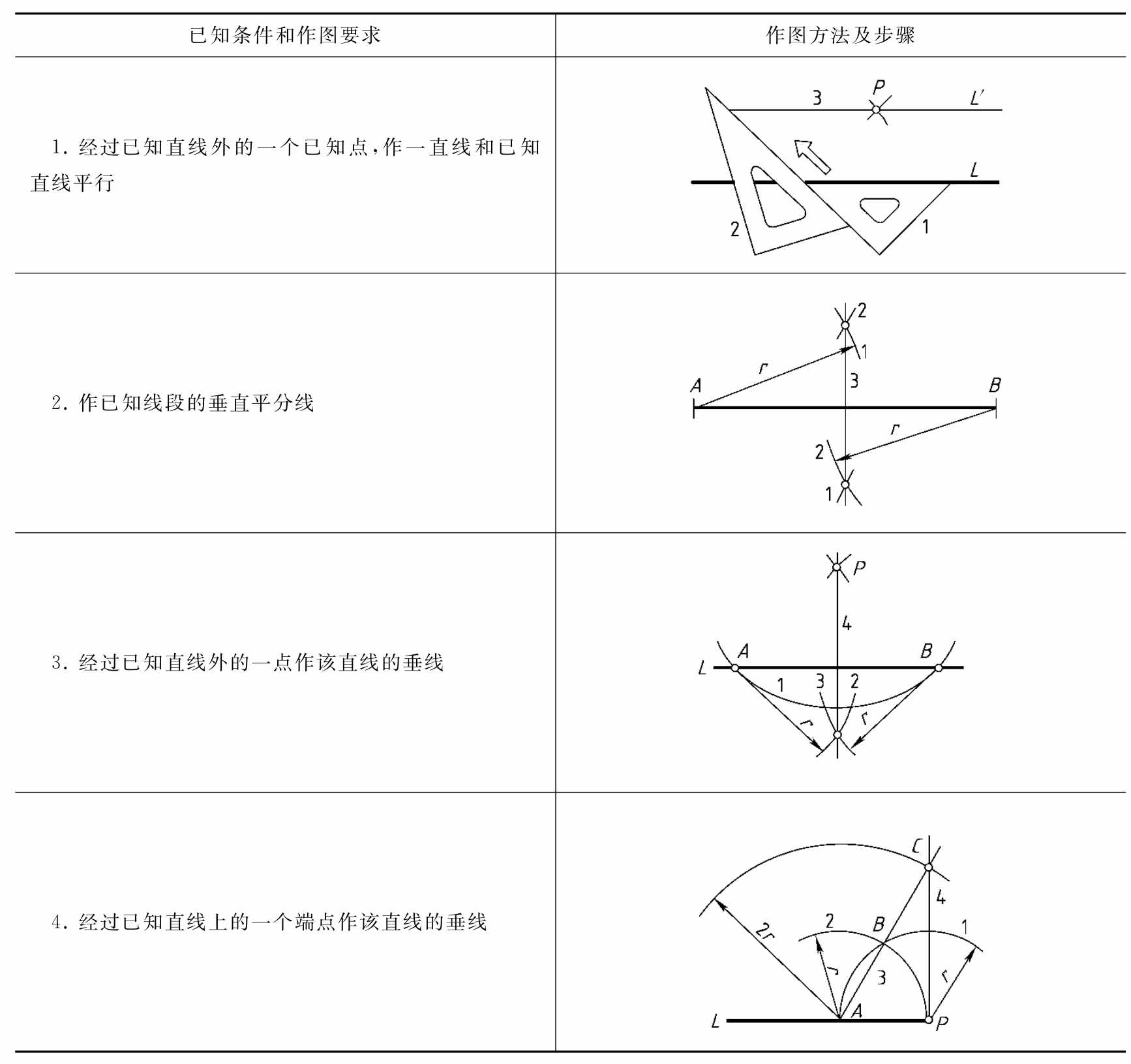

几种常用平面几何图形的画法见表2-6。

表2-6　常用平面图形的画法

续表

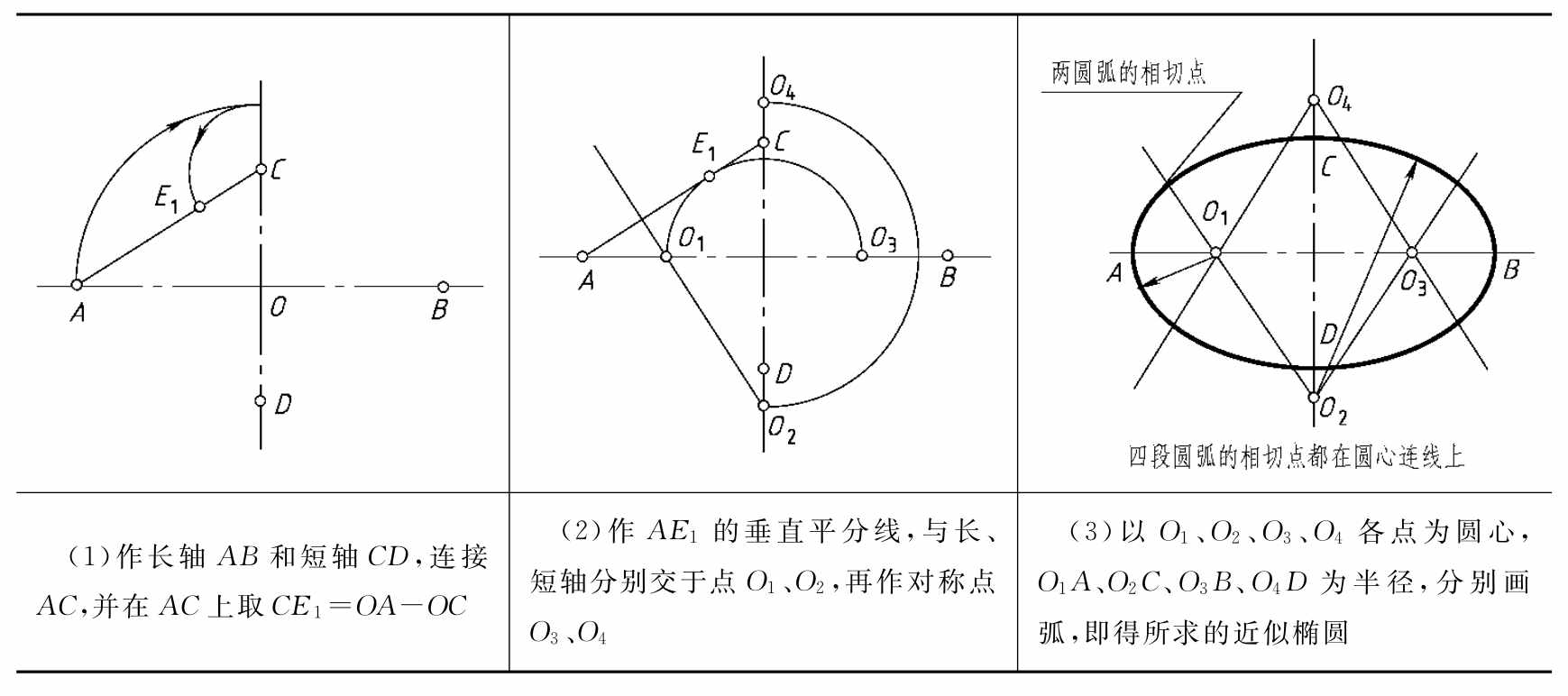

椭圆的近似画法见表2-7。

表2-7　椭圆的近似画法（已知椭圆长、短轴AB和CD）

橢圆的近似画法通常采用四心圆法。画橢圆时先求出四个圆心，求法见表2-7。

作图要领是：四个圆心（即O₁、O₂、O₃、O₄）确定后，分别连O₁O₂、O₂O₃、O₃O₄、O₄O₁，形成一个菱形，然后画圆弧，因为四段圆弧的相切点都在圆心连线上。四心圆法比精确画法简便而实用。
