1.9.1.1 7.1.1 符号系统

7.1.1 符号系统

物质-场分析的基础是用图形来表示待设计系统，图7-1所示为Altshuller的功能图形，Zinovy、Terninko等又进行了发展，下文介绍发展了的符号系统。

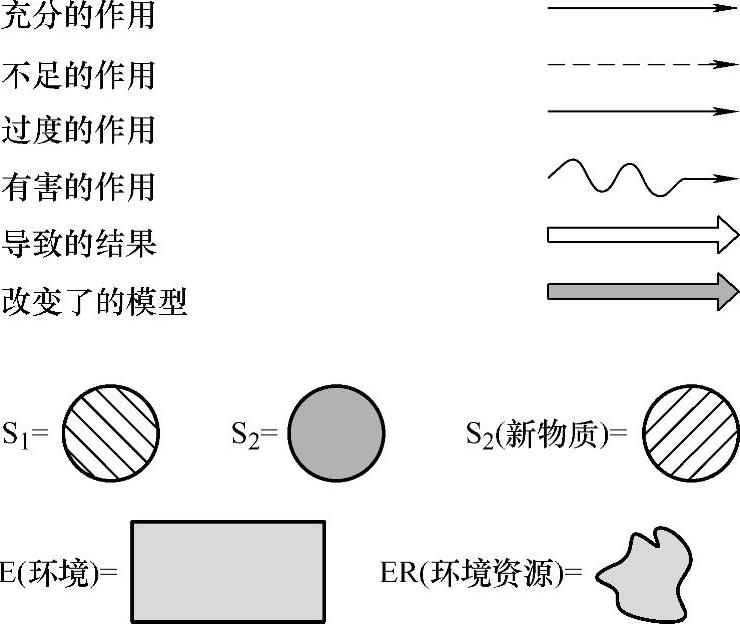

图7-1 物质-场分析符号系统

常用字母及含义：F_类型为场的类型，常用类型有：Me表示机械；Th表示热；Ch表示化学；E表示电；M表示磁；G表示重力。U为有用效应。H为有害效应。
