功能分析是一个对技术系统功能建模的过程，分析的结果是采用图示方法构建系统功能模型，确定构成技术系统的组件，以及各组件的功能，即组件间的作用关系。

在基于功能分析的功能建模过程中，要综合考虑技术系统与超系统的关系，在选择技术系统的构成组件时，要注意问题分解的层次与细化的粒度，组件可能是一个零件，也可能是一个子系统，其取决于问题分析的层次。无论如何选取，其根本目的是便于问题分析与解决。

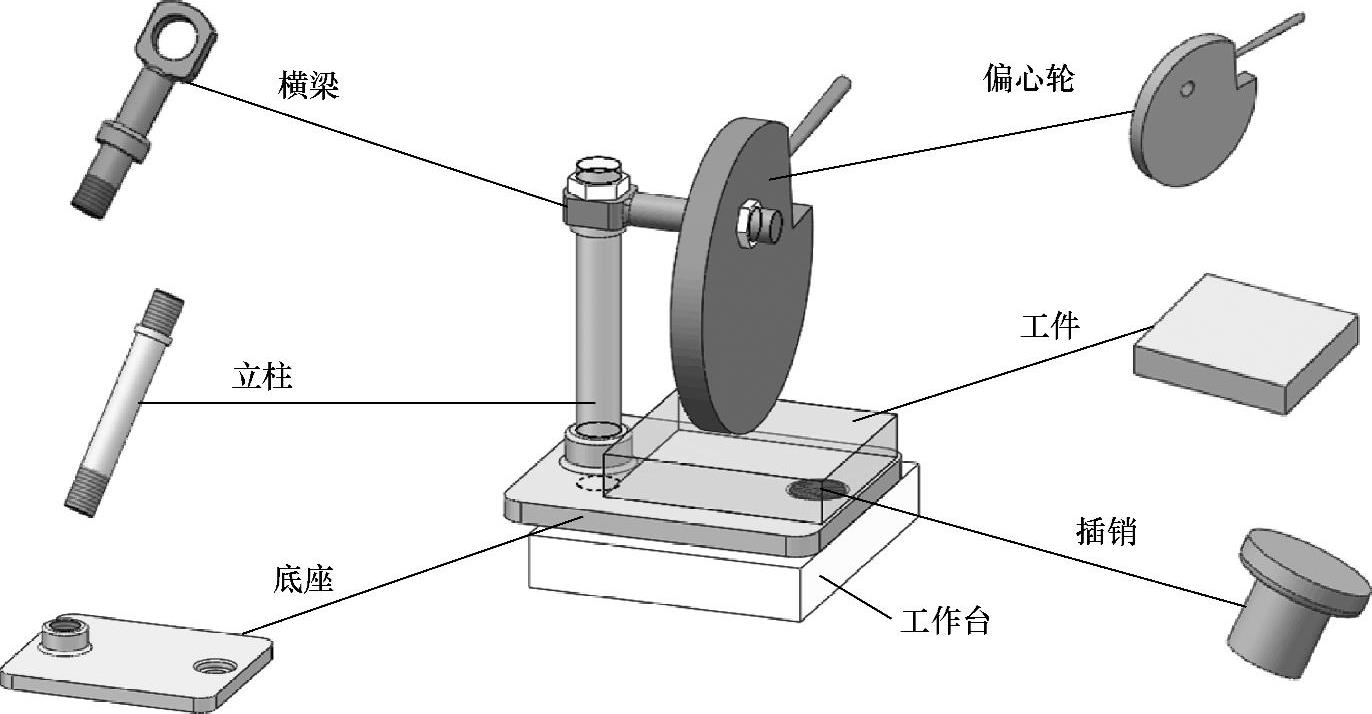

图5-4所示为偏心轮夹具模型，偏心轮夹具偏心夹紧的主要优点是操作便捷，动作较快，结构简单，常用于手动夹紧机构。偏心轮夹具主要由横梁、立柱、底座、偏心轮、插销组成。

图5-4 偏心轮夹具模型

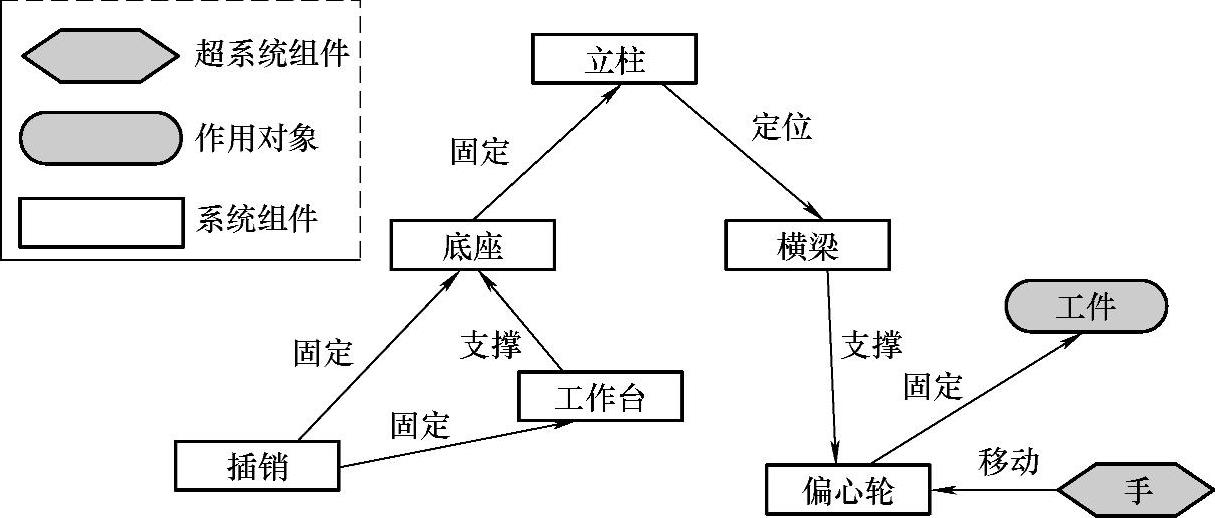

通过分析，确定偏心轮夹具中各个组件的类别，由组件类别与功能的映射关系来确定各个组件的功能。再根据各个零部件之间的装配关系，建立该技术系统的功能模型图，如图5-5所示。

图5-5 偏心轮夹具的系统功能分析图
