1.4.3.4 2.3.4 方案求解的形态学矩阵

2.3.4 方案求解的形态学矩阵

通过水平钻机的功能模型图的建立，可以对辐射井水平钻机的具体结构进行深入的了解。

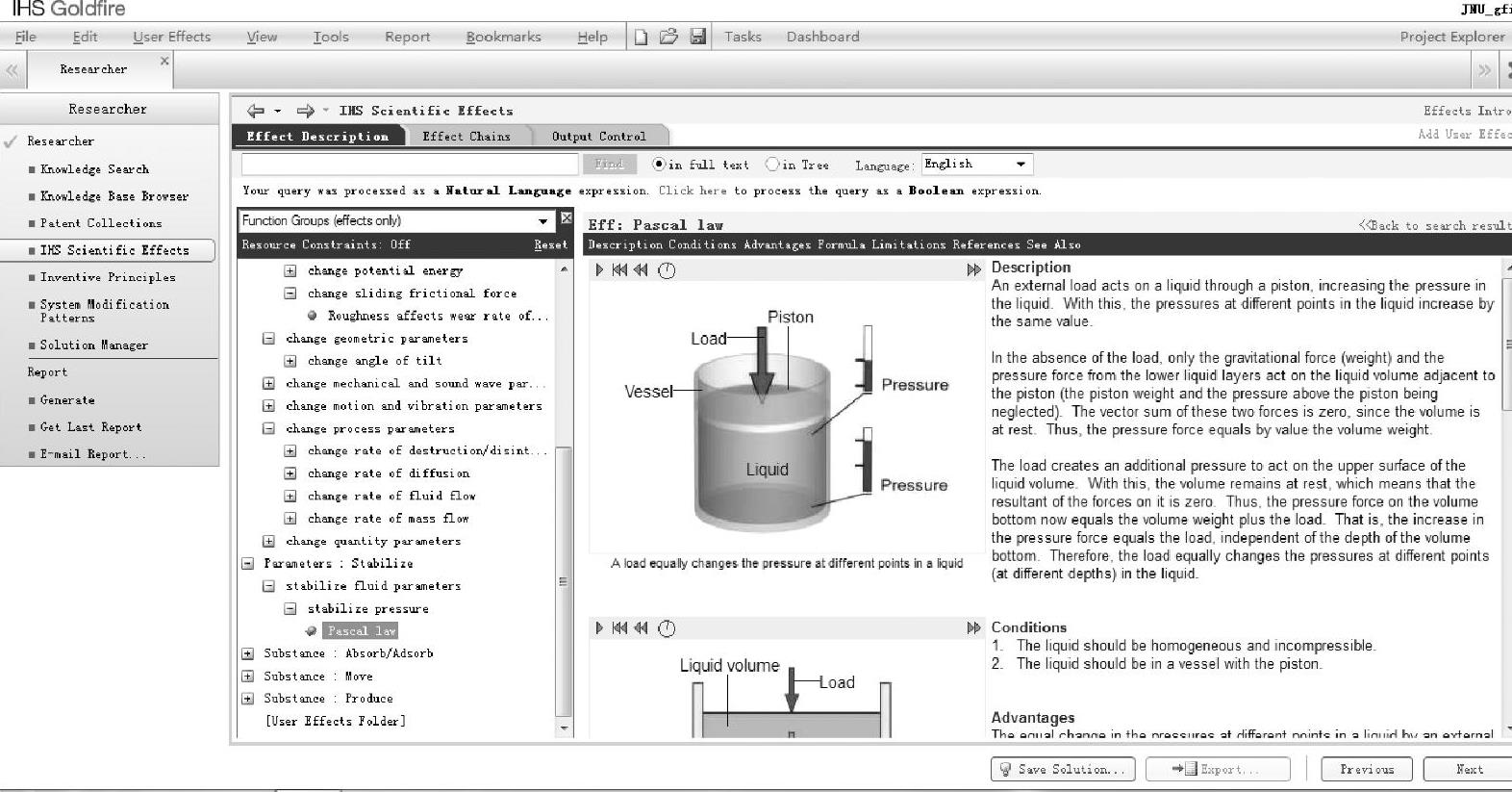

采用功能基的表达方式得出钻机的分功能，而分功能的工作原理是得出设计方案的关键，此过程和科学效应相关，因此将利用功能基形式表达的分功能结合IHS Goldfire软件查询，如图2-9所示，得到所需的科学效应。

每个分功能对应的效应，以及结合钻机的实际情况，得出原理解，然后通过研究分析，将所有原理解形成集合，见表2-1。

图2-9 效应查询

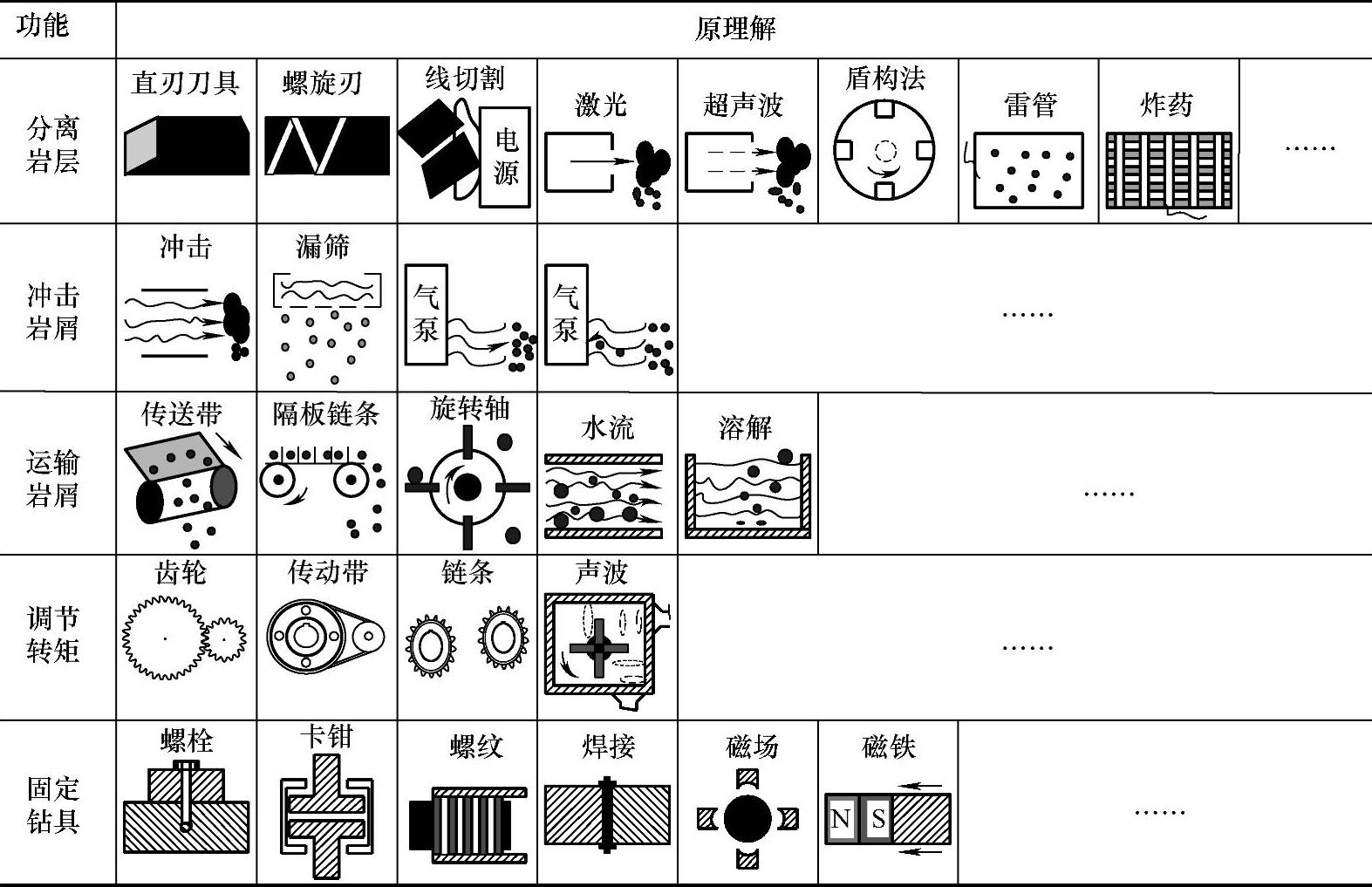

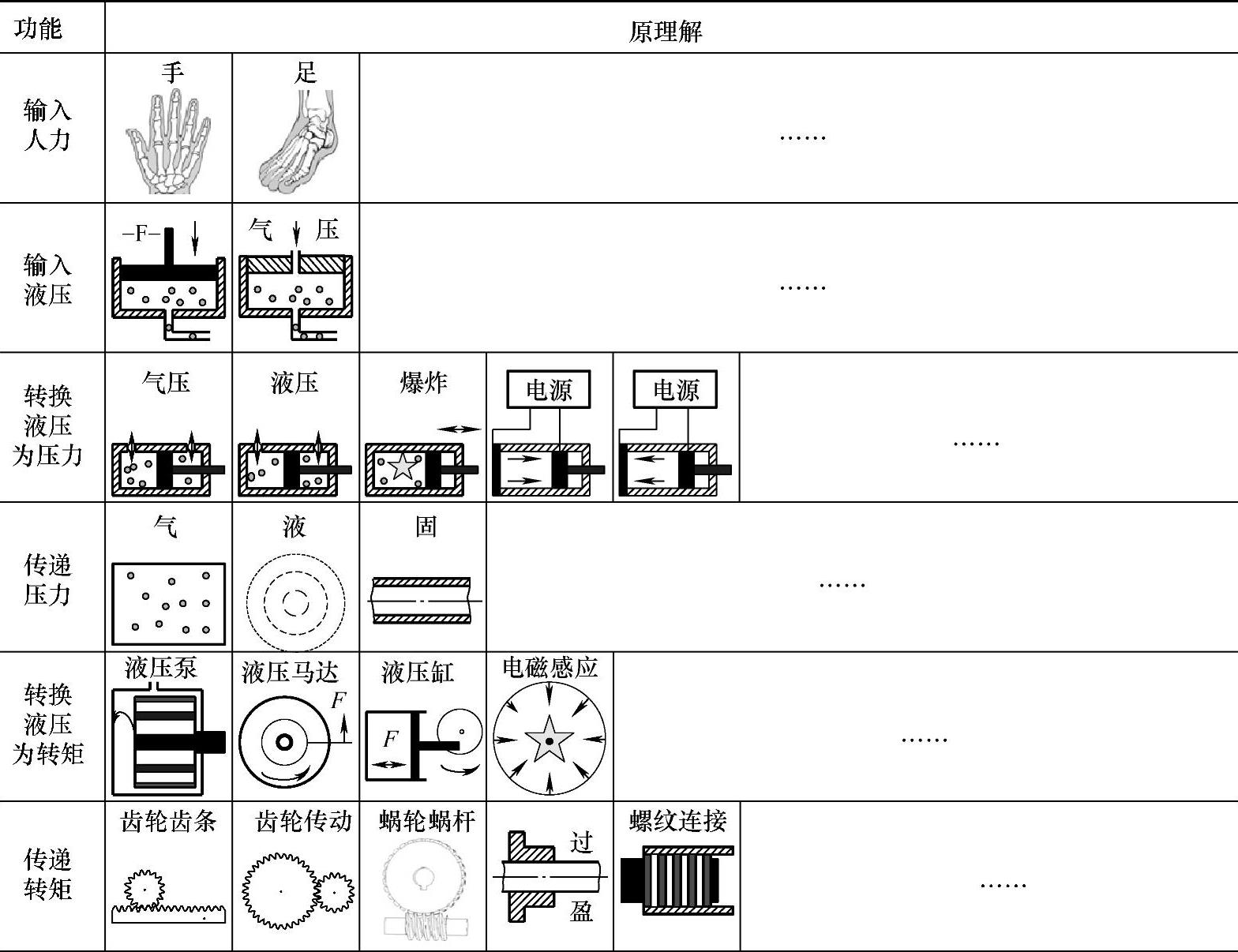

表2-1 钻机功能原理解形态学矩阵

（续）
